Connexions en face arrière

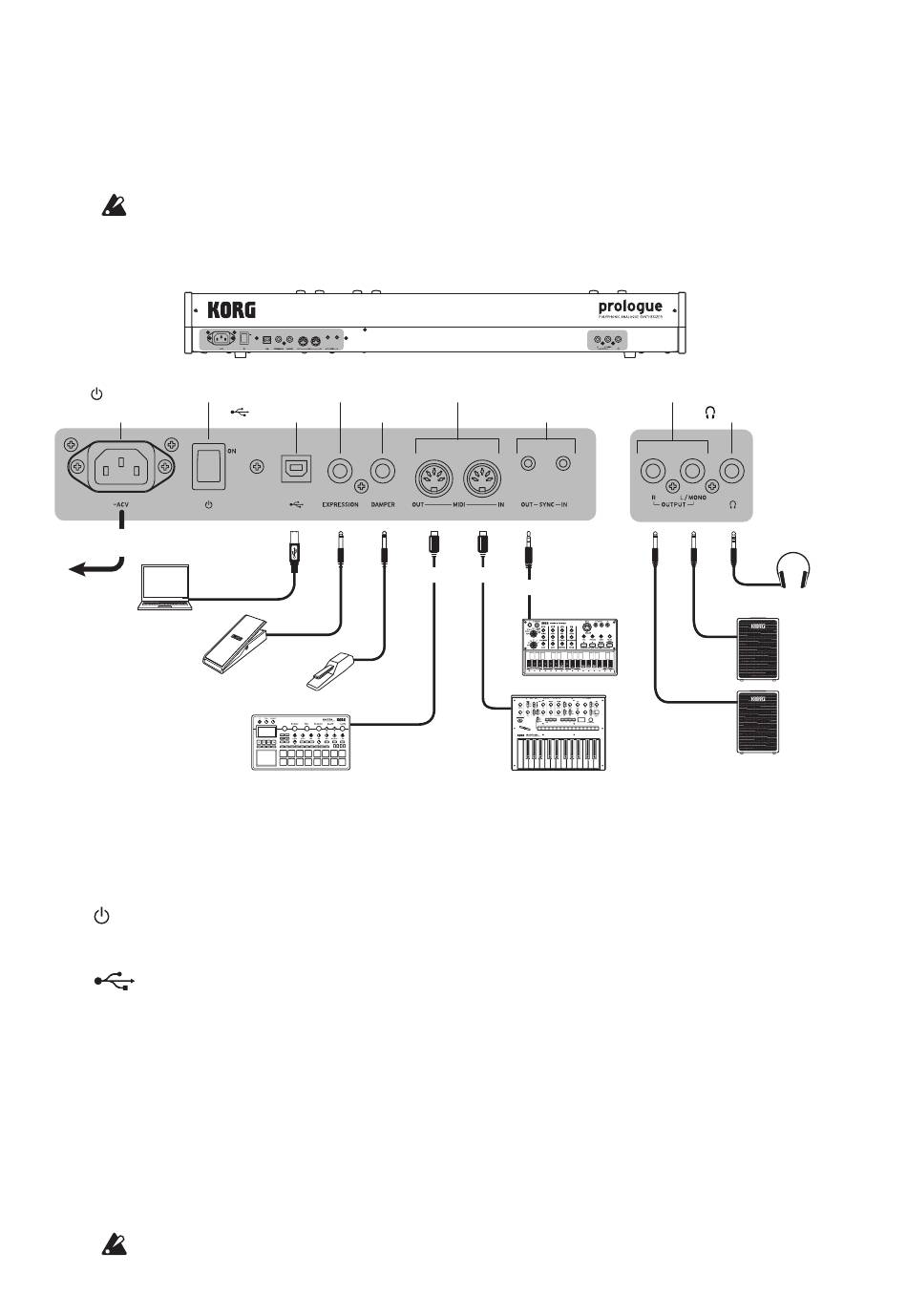

L'illustration ci-dessous montre un exemple typique de connexion du prologue
avec d'autres dispositifs. Choisissez le type de connexion adapté à l'équipement
au sein de votre système.
Veillez toujours à ce que le prologue soit hors tension avant d'effectuer
toute connexion. Le non-respect de cette consigne pourrait provoquer un
dysfonctionnement ou un endommagement de vos enceintes.
prologue-16
2.
(Interrupteur d'alimentation)
1. ~ACV (Prise secteur)
3.
Cordon d'alimentation
(fourni)
vers une prise
secteur
USB
Ordinateur
´
Pédale d
Module de sons MIDI, boîte à rythmes MIDI, etc.
1.
~ACV (prise secteur)
Branchez le cordon d'alimentation (fourni) à cette prise.
2.
(interrupteur d'alimentation)
Permet de mettre l'instrument sous tension et hors tension.
3.
(port USB B)
Ce port permet au prologue d'échanger des messages MIDI avec un ordinateur.
4.
Prise EXPRESSION
Branchez une pédale de volume/d'expression XVP-20 (disponible en option) ou une
pédale d'expression XVP-10 (disponible en option) à cette prise pour contrôler les
paramètres assignés.
5.
Prise DAMPER
Branchez une pédale forte DS-1H (disponible en option) ou une pédale interrup-
teur PS-1/PS-3 (disponible en option) pour contrôler l'effet de pédale forte.
Cet instrument ne dispose pas de la fonction 'half-damper' (effet demi-pé-
dale).
4. Prise EXPRESSION
(Port USB B)
5. Prise DAMPER
Câble USB
expression
Pédale forte, Pédale commutateur, etc.
MIDI IN
6. Prises MIDI IN et OUT
7. Prises SYNC IN et OUT
Câble MIDI
Câble mini
SYNC IN
Machine à rainurer
MIDI OUT
Clavier MIDI, boîte à rythmes MIDI, etc.
7
8. Prises OUTPUT L/MONO et R
9.
(Prise casque)
Casque d´écoute
Entrée
Entrée
Enceintes (amplifiées)
