nVue de face
2
3
4
nVue de l'arrière
2
3
4
5
Attention
• Consultez votre revendeur SHARP pour savoir comment
brancher/débrancher les pièces optionnelles.

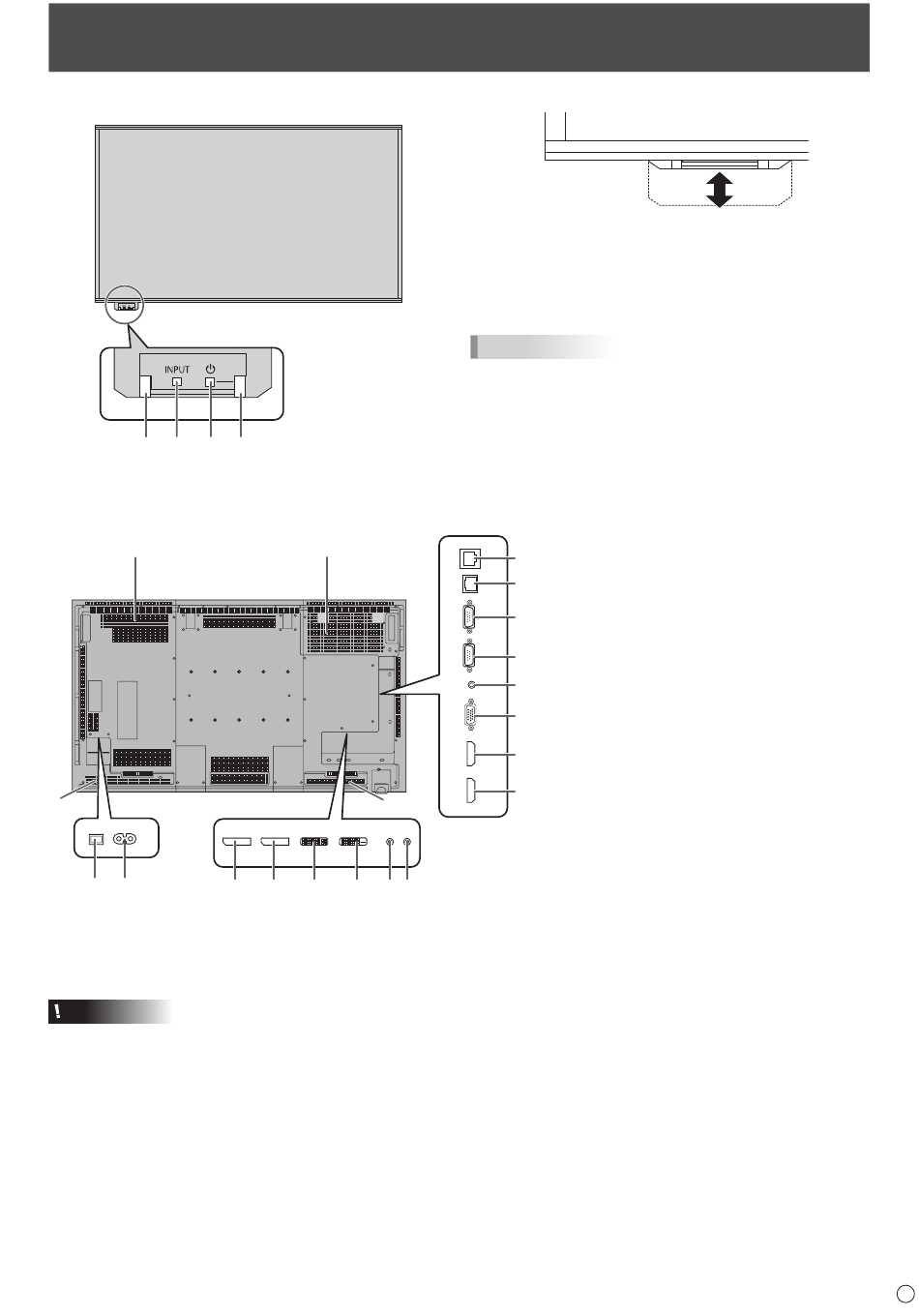

Nomenclature

1
5
1
3
6
7
8
9
1011
Accès au panneau de fonctionnement
1. Panneau LCD
2. Capteur de télécommande (Voir à la page 15.)
3. Interrupteur d'entrée (Voir à la page 18.)
4. Interrupteur d'alimentation (Voir à la page 16.)
5. Diode d'alimentation (Voir à la page 16.)
Conseils
• Utilisez un objet pointu tel que la pointe d'un stylo pour
appuyer sur les interrupteurs.
1. Emplacement de fixation optionnel
Cet emplacement est utilisé pour brancher du
12
matériel optionnel permettant une extension des
fonctions. Ceci ne garantit pas que de futures
13
pièces compatibles soient mises sur le marché.
2. Ouvertures de ventilation
14
3. Haut-parleurs
4. Interrupteur principal (Voir à la page 16.)
15
5. Borne d'entrée secteur (Voir à la page 13.)
6. Borne d'entrée DisplayPort (Voir à la page 11.)
16
7. Borne de sortie DisplayPort (Voir à la page 11.)
8. Borne d'entrée DVI-I (Voir à la page 11.)
17
9. Borne de sortie DVI-D (Voir à la page 12.)
10. Borne d'entrée audio1 (Voir à la page 11.)
18
11. Borne d'entrée audio2 (Voir à la page 11.)
12. Borne facultative
Cette borne est fournie pour une éventuelle future
19
extension des fonctions (optionnelle).
Ceci ne garantit pas que la future fonctionnalité
d'extension sera fournie.
13. Borne LAN (Voir à la page 12.)
14. Borne de sortie RS-232C (Voir à la page 12.)
15. Borne d'entrée RS-232C (Voir à la page 12.)
16. Borne de sortie audio (Voir à la page 12.)
17. Borne d'entrée PC/AV D-sub (Voir à la page 11.)
18. Borne d'entrée PC/AV HDMI1 (Voir à la page 11.)
19. Borne d'entrée PC/AV HDMI2 (Voir à la page 11.)
9
F
