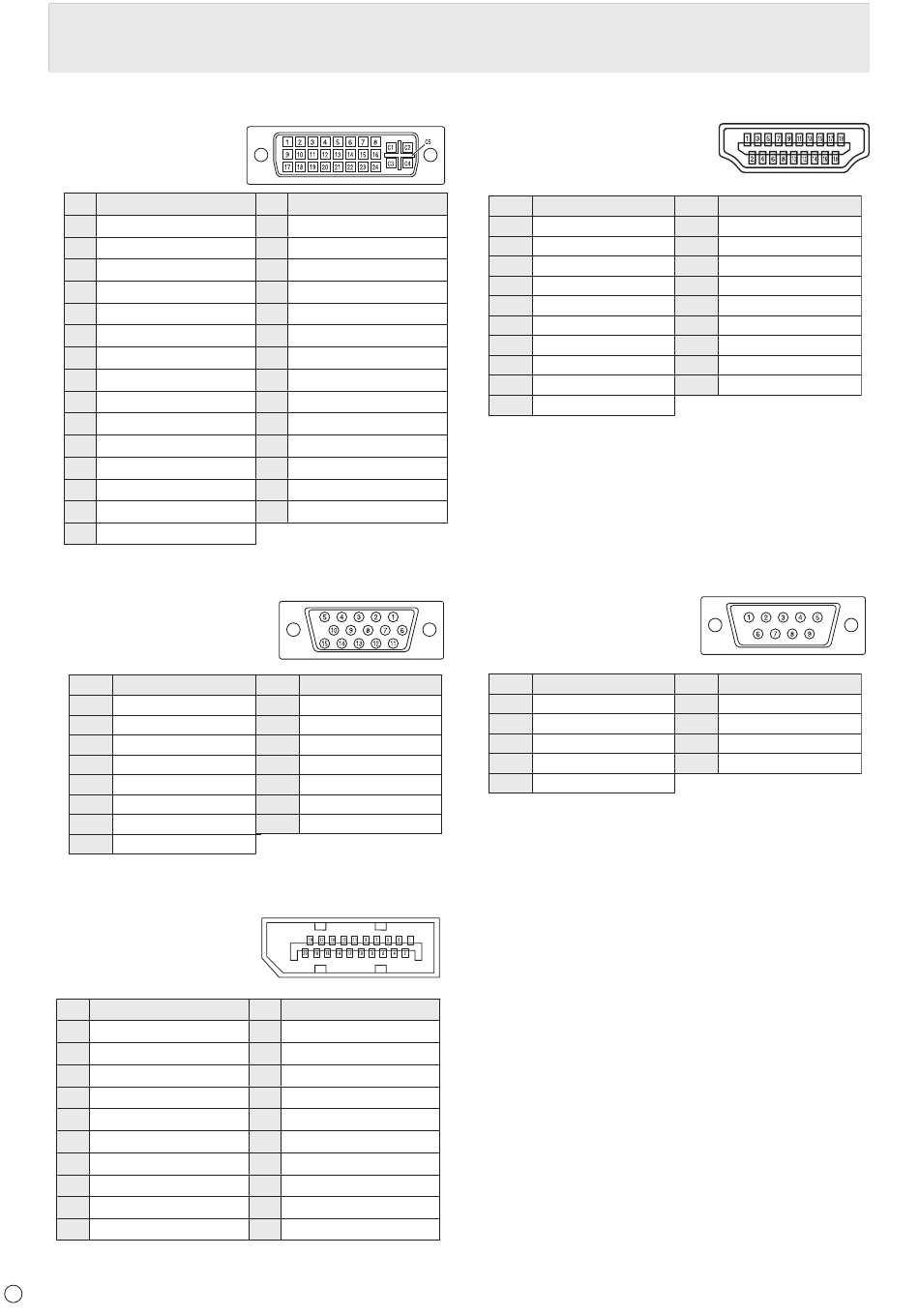

Caractéristiques
Broches de la borne d'entrée DVI-I
n
(DVI-I à 29 broches)
No.
Fonction
1
TMDS donnée 2-
2
TMDS donnée 2+
3
TMDS donnée 2/4 blindage 18 TMDS donnée 0+
4
N.C.
5
N.C.
6
DDC horloge
7
DDC donnée
8
Signal Vsync analogue
9
TMDS donnée 1-
10 TMDS donnée 1+
11
TMDS donnée 1/3 blindage C2 Signal vidéo analogique vert
12 N.C.
13 N.C.
14 +5 V
15 MASSE
Broches de la borne d'entrée PC/AV D-sub
n
(Mini D-sub à 15 broches)
No.
Fonction
1
Entrée du signal vidéo rouge
2
Entrée du signal vidéo vert
3
Entrée du signal vidéo bleu
4
N.C.
5
MASSE
6
MASSE pour le signal vidéo rouge
7
MASSE pour le signal vidéo vert
8
MASSE pour le signal vidéo bleu
Broches de la borne d'entrée DisplayPort
n
(DisplayPort à 20 broches)
No.
Fonction
1
Ligne principale 3-
2
Masse
3
Ligne principale 3+
4
Ligne principale 2-
5
Masse
6
Ligne principale 2+
7
Ligne principale 1-
8
Masse
9
Ligne principale 1+
10 Ligne principale 0-
60
F
No.
Fonction
16 Détection connexion à chaud
17 TMDS donnée 0-
19 TMDS donnée 0/5 blindage
20 N.C.
21 N.C.
22 TMDS horloge blindage
23 TMDS horloge+
24 TMDS horloge-
C1 Signal vidéo analogique rouge
C3 Signal vidéo analogique bleu
C4 Signal Hsync analogue
C5 MASSE analogique
No.
Fonction
9
+5 V
10
MASSE
11
N.C.
12
DDC donnée
13
Entrée du signal Hsync
14
Entrée du signal Vsync
15
DDC horloge
No.
Fonction
11
Masse
12 Ligne principale 0+
13 Masse
14 Masse
15 Aux +
16 Masse
17 Aux -
18 Détection connexion à chaud
19 Masse
20 3,3 V
Broches de la borne d'entrée PC/AV HDMI
n
TM
(Connecteur HDMI
)
No.
Fonction
1
TMDS donnée 2+
2
TMDS données 2 blindages
3
TMDS donnée 2-
4
TMDS donnée 1+
5
TMDS données 1 blindage
6
TMDS donnée 1-
7
TMDS donnée 0+
8
TMDS données 0 blindage
9
TMDS donnée 0-
10
TMDS horloge+
Broches de la borne d'entrée RS-232C
n
(D-sub à 9 broches)
No.
Fonction
1
N.C.
2
Donnée transmise
Donnée reçue
3
4
N.C.
5
MASSE
No.
Fonction
11
TMDS horloge blindage
12
TMDS horloge-
13
CEC
14
N.C.
15
SCL
16
SDA
17
DDC/CEC GND
18
+5 V
19
Détection connexion à chaud
No.
Fonction
6
N.C.
7
N.C.
8
N.C.
9
N.C.
