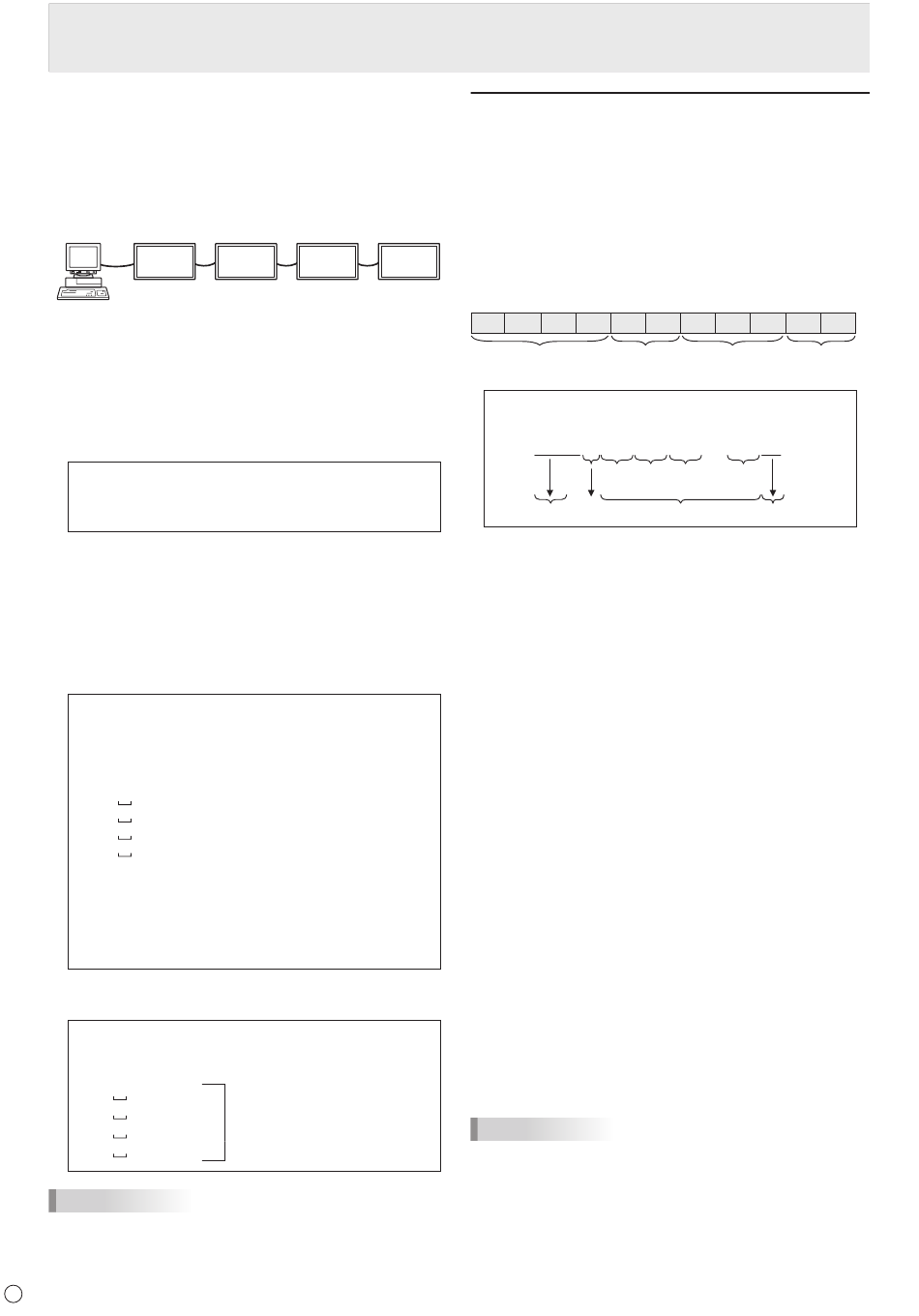

Commande du moniteur par un PC (RS-232C)
nFonction de répétition
Ce système dispose d'une fonction pour permettre le réglage
de plusieurs moniteurs raccordés en série en utilisant une
seule commande. Cette fonction est appelée fonction de
répétition. Il est possible d'utiliser la Fonction de répétition
sans l'affectation de numéros d'identification.
[Exemple]
Moniteur 1
* Si les moniteurs sont raccordés comme indiqué ci-dessus
vous pouvez faire exécuter une commande comme "Réglez
les entrées de tous les moniteurs sur le mode D-SUB[RGB]
<D-SUB[RVB]>".
nCommande de fonction de répétition
La fonction de répétition est réalisée en réglant le
QUATRIÈME CARACTÈRE du paramètre sur "+".
Exemple :
VOLM030 +
Dans la fonction de répétition, tous les moniteurs raccordés
renvoient une réponse.
Si vous voulez déterminer qu'une réponse a été renvoyée par
tel moniteur, affectez à l'avance des numéros d'identification à
chaque moniteur.
Quand certains moniteurs ne renvoient pas de réponses,
la cause probable est que ces moniteurs ne pouvaient pas
recevoir la commande, ou que le traitement de la commande
n'est pas terminé. N'envoyez pas de nouvelle commande.
Exemple : (Lorsque 4 moniteurs sont raccordés, et que
les numéros d'identification : 1 à 4 leur ont
été affectés.)
VOLM030 +
WAIT
OK
001
OK
002
OK
003
OK
004
La fonction de répétition peut également être utilisée pour
avoir des réponses des réglages des moniteurs.
Exemple :
VOLM ? ? ? +
WAIT
10
001
20
002
30
003
30
004
Conseils
• Si la fonction de répétition est utilisée durant une
désignation de numéros d'identification (commande IDSL,
IDLK), la désignation des numéros d'identification est
annulée.
36
F
Moniteur 2
Moniteur 3
Règle le volume sonore de tous les
←
moniteurs à 30.
← Si 4 moniteurs sont raccordés en
série, un fonctionnement fiable
peut être assuré en envoyant
une nouvelle commande
seulement après que le
quatrième (et dernier) moniteur
ait renvoyé une réponse.
Tous les moniteurs renvoient le
réglage de leur volume sonore.
Réglage des données d'utilisateur
GAMMA
n P our transférer les données d'utilisateur
GAMMA
Utilisez les commandes de transfert des données d'utilisateur
Moniteur 4
(UGRW, UGGW, et UGBW). Pour chacune des couleurs
R, V et B, divisez l'ensemble des 512 pièces de données
d'utilisateur en 16 blocs, et transférez 32 pièces de données
avec chaque commande.
C1
C2
C3
Champs commandes Numéro de bloc
Exemple : Pour transférer les données du bloc 1 (de 0 à
31 niveaux) de données rouges (R)
UGRW 01000000010002 ... 0031C0
Commande
* Si les données comportent moins de 4 chiffres, ajoutez un
« 0 » (zéro) pour avoir 4 chiffres.
* Le champ somme de contrôle est la chaîne de caractères
(ASCII) d'un octet inférieur qui indique la somme du numéro de
bloc et des 32 pièces de données en hexadécimal (de 0 à F).
n S auvegarde des données d'utilisateur GAMMA
Utilisez la commande de sauvegarde des données d'utilisateur
(UGSV) pour sauvegarder les données d'utilisateur
transférées dans le moniteur.
Si les données ne sont pas sauvegardées, elles seront
effacées quand :
• l'interrupteur d'alimentation sera basculé en position arrêt
• Le paramètre STANDBY MODE <MODE VEILLE> est
réglé sur LOW POWER <BASSE CONSOMMATION> et le
moniteur passe en mode veille
n A ctivation des données d'utilisateur GAMMA
Pour activer les données d'utilisateur transférées, sélectionnez
l'option USER <UTIL> dans le paramètre GAMMA du menu
PICTURE <IMAGE>, ou envoyez la commande RS-232C
correspondante.
n V érification des données d'utilisateur GAMMA
Utilisez les commandes de lecture des données d'utilisateur
(UGRR, UGGR et UGBR) pour renvoyer 512 pièces de
données d'utilisateur pour chaque couleur (R, V, B). Divisez
les données en 16 blocs et transférez 32 pièces de données
avec chaque commande. La valeur à renvoyer n'est pas
celle stockée dans le moniteur, mais celle de la mémoire
temporaire d'affichage. (Ces valeurs sont les mêmes lorsque
la commande de sauvegarde des données d'utilisateur
(UGSV) ci-dessus, n'a pas été envoyée.)
Conseils
• Les données d'utilisateur ne sont pas réinitialisées par
la fonction RESET du menu PICTURE <IMAGE>. Pour
réinitialiser les données d'utilisateur, utilisez la fonction ALL
RESET <TOTAL RESET> du menu FUNCTION <FONCTION>.
La commande de réinitialisation des données d'utilisateur
GAMMA (UGRS) ne permet que de réinitialiser les données
d'utilisateur.
C4
P1
P2
P3
P4
Champs données Champs sommes
(entre 01 et 16)
Une pièce de données
comporte 4 chiffres.
Numéro de bloc 32 pièces de données
...
S1
S2
de contrôle
Somme de contrôle
