3.3 Montage de la chaudière
L'appareil doit être installé exclusivement
sur un mur vertical et solide qui en supporte
le poids.
Pour pouvoir accéder à l'intérieur de l'appareil
et effectuer les opérations d'entretien, il
convient de respecter les distances minimum
indiquées dans la figure 1.
Pour faciliter l'installation de l'appareil, celui-ci
est équipé d'un patron permettant de tracer
d'avance les divers raccordements et donc de
faire les ouvrages de maçonnerie avant
d'installer l'appareil
Pour le montage, procéder comme suit (voir fig.
2) :
A l'aide d'un niveau à bulle d'air, (longueur
1
25 cm)
min.
tracer une ligne sur le mur
choisi pour installer l'appareil.
Placer la partie supérieure du patron le long
2
de la ligne tracée avec le niveau en
respectant les distances ; marquer les deux
points pour les vis à cheville ou les attaches
murales, puis tracer les points de départ de
l'eau et du gaz.
Retirer
le
patron
3
raccordements à l'eau sanitaire chaude et
froide, au conduit du gaz, à l'installation de
chauffage en utilisant les raccords fournis
avec l'appareil.
Accrocher l'appareil aux chevilles ou à la
4
plaque et effectuer les raccordements
hydrauliques.
INSTRUCTIONS POUR L'ENTRETIEN

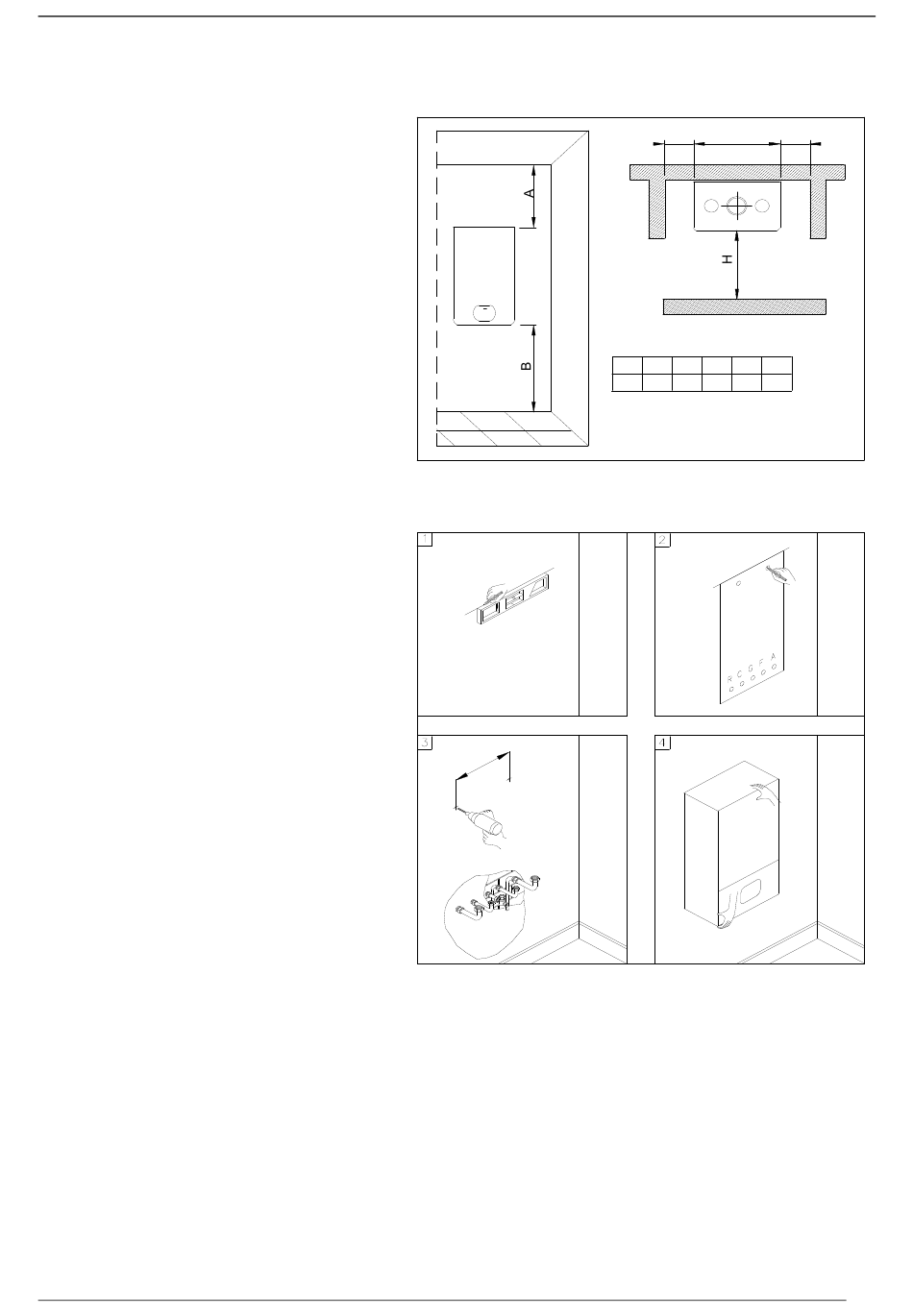

Fig. 1
et
effectuer
les
Fig. 2
DISTANCE EN mm
12
L
X
Y
X
Y
L
H
A
B
60
60
410
1000
200
300
