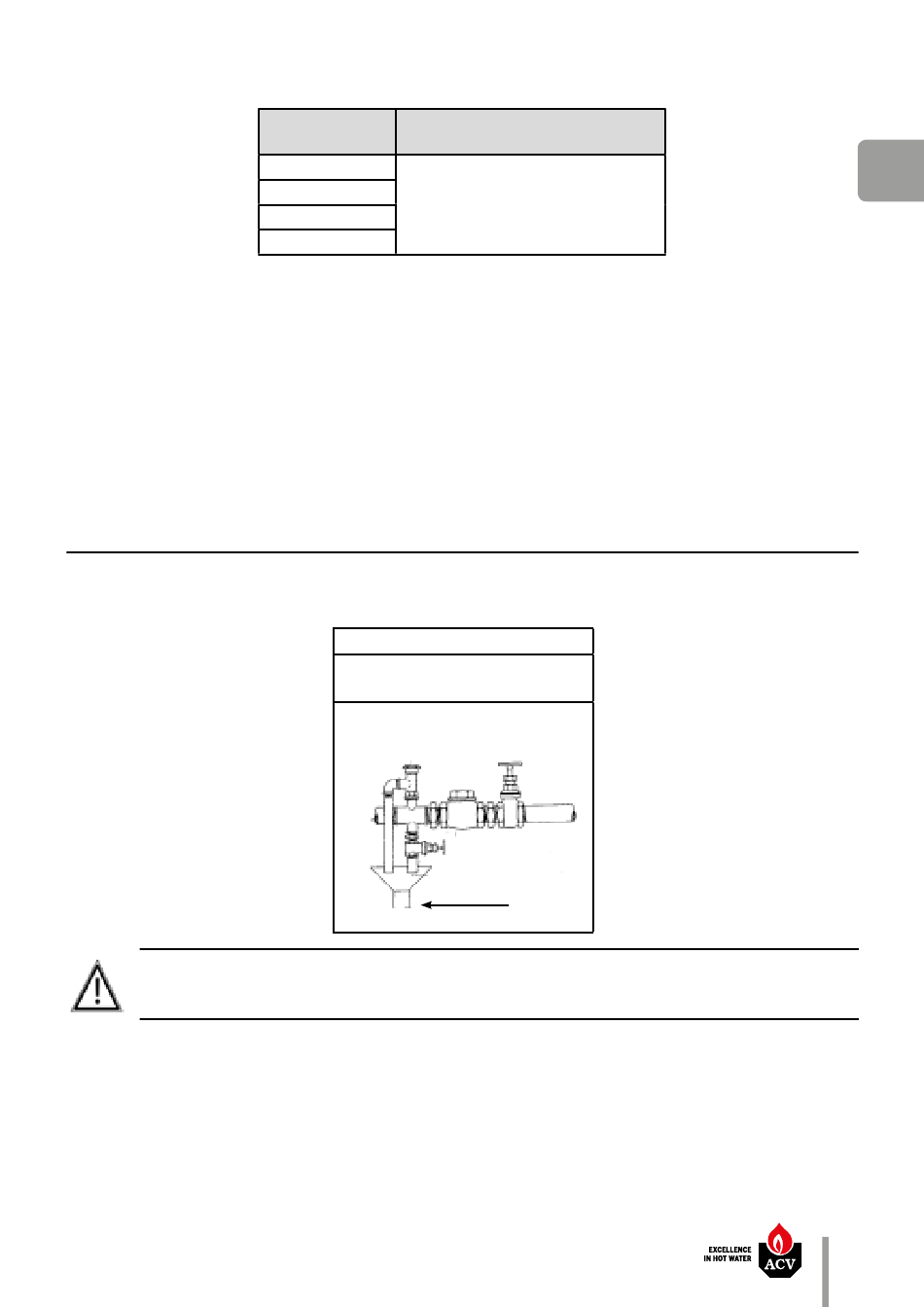

Tableau de préconisation des soupapes de sûreté pour l'ensemble de la gamme :
Important :
• Si la pression du réseau de distribution dépasse 5 bars, il est nécessaire de monter un
réducteur de pression en amont des groupes de sécurité et/ou des soupapes.
• Dans le cas d'un fonctionnement avec une température sortie eau chaude supérieure à 60°C,
mettre l'installation en conformité avec les règlements en vigueur. Une vanne mélangeuse
thermostatique peut être nécessaire pour obtenir une température acceptable aux points de
puisage (50°C).
• Dans le cas de canalisations en cuivre, utiliser des raccords diélectriques pour le raccordement
des Réchauffeur de boucle/Surchauffeurs (les raccords en laiton sont interdits).
5.3. Installation des soupapes de sûreté
Les soupapes de sûreté sont installées sur l'entrée eau à réchauffer ou à surchauffer par
l'intermédiaire d'un Té (voir schémas ci-après).
TRES IMPORTANT :
Ne jamais monter de vanne ni de clapet anti-retour entre la soupape de sûreté et
le réchauffeur/surchauffeur.
Il sera nécessaire de prévoir en amont un clapet anti-retour précédé d'une vanne (voir schéma
page ci-dessus).
Pour éviter l'entartrage, manœuvrer au moins une fois par mois la soupape de sûreté.
Puissance
Soupape de sûreté tarée à 7
(kW)
3
6
15
30
SOUPAPE DE SURETE
Sur entrée eau à réchauffer
ou à surchauffer
Diamètre soupape ≥
Ø 1''1/2
RB/S
U0665923-A / FR
bars
DN 1" 1/2
Réseau ECS
