9.2
Module Ethernet (Option)
Un circuit supplémentaire installé dans le fond du boîtier élargie les possibilités de com-
munication de la série EE31 vers une connexion Ethernet 10/100 MBit.
Avec l'aide de cette communication il est possible d'intégrer les transmetteurs de mesure
dans une structure réseau existante. Une communication à distance de plusieurs postes
de mesure est ainsi possible, de même que l'admin istration de différents types de trans-
metteurs.

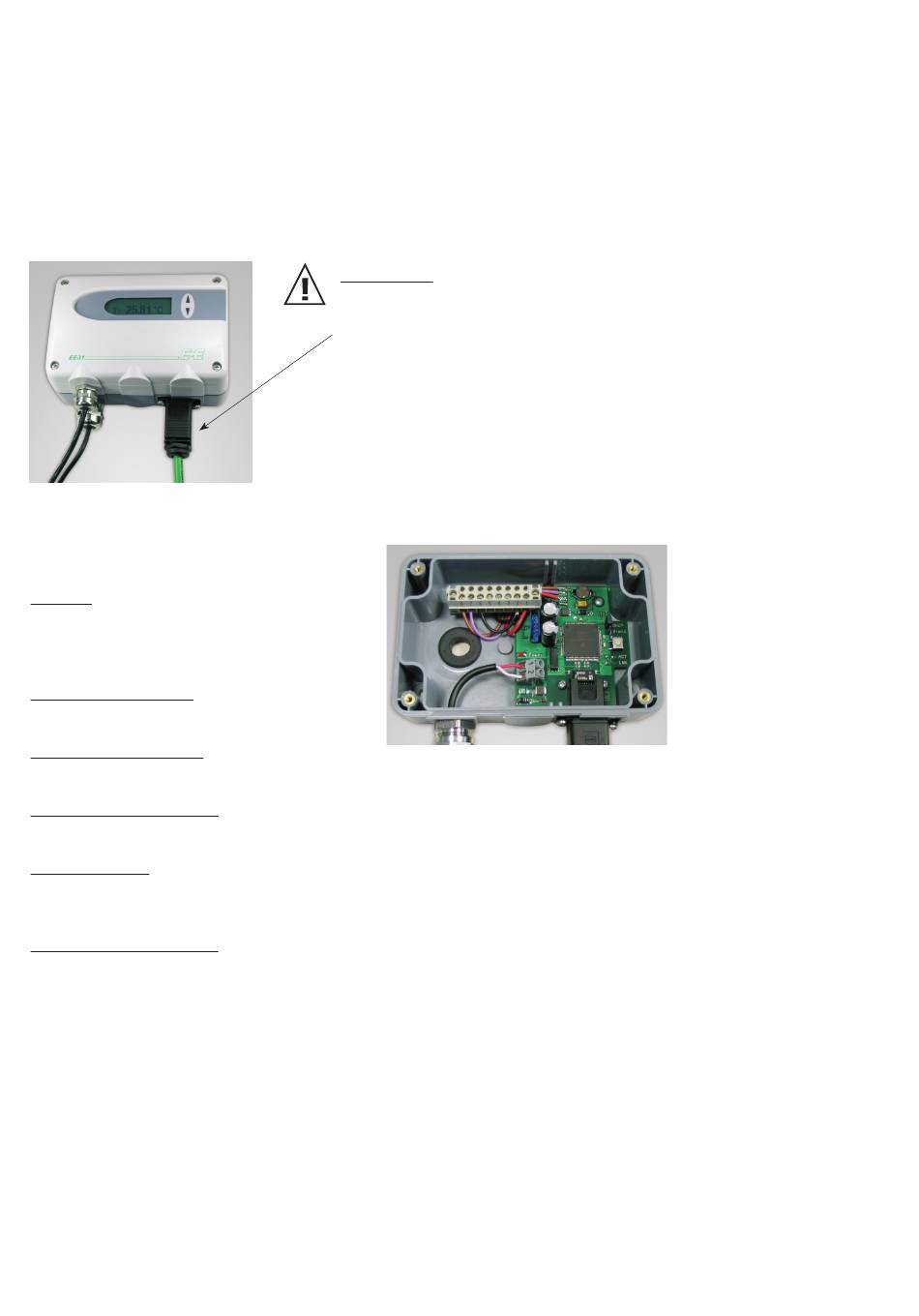

9.2.1 Raccordement / Composants
Bornier :
Alimentation : 8...48VDC / 12...35VAC
1
GND / ~
2
V+ / ~
POWER - LED rouge :
LED éclairée = sous tension
LNK (Link) - LED verte :
LED éclairée = raccordement avec switch Ethernet établi.
ACT (Active) - LED verte :
LED clignotante = transfert de données actif
Bouton RESET :
Une pression pendant 3-5s sur le bouton remet les paramètres Ethernet par défaut (le
microprocesseur est redémarré. La led-LNK est éteinte pendant un instant.
Cavalier DHCP / STATIC :
La position du cavalier DHCP / Static détermine la façon dont l'adresse IP est assignée
DHCP : l'adresse IP est assignée automatiquement par le serveur DHCP
STATIC : l'adresse IP est assignée manuellement par l'administrateur réseau
La méthode utilisée dépend de la structure du réseau et de l'administrateur. Pour plus de
détails voir le chapitre "9.2.3 Interface Ethernet".
9.2.2 Données Techniques
- Interface Ethernet 10/100 MBit RJ45 (Connecteur Harting IP67 Push-Pull)
- Longueur de câble max. entre transmetteur et Switch Ethernet ou carte réseau : 100m
- Type de câble recommandé : Câble Harting ProfiNet Cat5 STP 2x2xAWG22/7
- Nombre max. de transmetteurs sur le réseau : illimité
Matériel
Remarques :
Utiliser uniquement le connecteur
Push-Pull Harting RJ Industriel IP67
livré en standard ou de construction identique.
Les connecteurs classiques de bureau type
RJ45 ne peuvent plus être retirés du connec
teur IP67!
22
