C. Si l'on a bien activé le contrôle automatique de fréquence AFC/CAF
et que le voyant ne s'allume pas c'est que la qualité du signal satellite
reçu est mauvaise.
S. Vérifiez la qualité du signal satellite en mesurant le BER (BIT ERROR
RATE ) avec un mesureur de champ pour signaux numériques QPSK à
la sortie du signal satellite (26 du dernier convertisseur découplé. Le
BER mesuré après la correction des erreurs doit être inférieur à 1 E-8.
Dans le cas contraire, vérifiez que l'installation et le pointage de la
parabole et de la source LNB sont corrects.
A. Problêmes généraux de qualité du signal
C. La qualité du signal satellite reçu est mauvaise.
S. vérifiez la qualité du signal satellite en mesurant le BER (BIT ERROR
RATE) avec un mesureur de champ pour signaux numériques QPSK à
la sortie du signal satellite (26) du dernier convertisseur découplé. Le
BER mesuré aprés la correction d'erreurs doit être inférieur à 1 E-8.
Dans le cas contraire, vérifiez que l'installation et le pointage de la
parabole et de la source LNB sont corrects .
A. Problêmes continuels avec divers modules.
C. L'alimentation des modules est incorrecte.
S. Vérifiez les tensions au dernier module au moyen d'un voltmètre. Si
les tensions sont inférieures à celles indiquées, contrôlez que les
cables d'alimentation sont en bon état et bien enfoncés à fond.
OUTPUT
5 v
5 v
13 v
13 v
30 v
Serie 912 - UC
912
FA-203

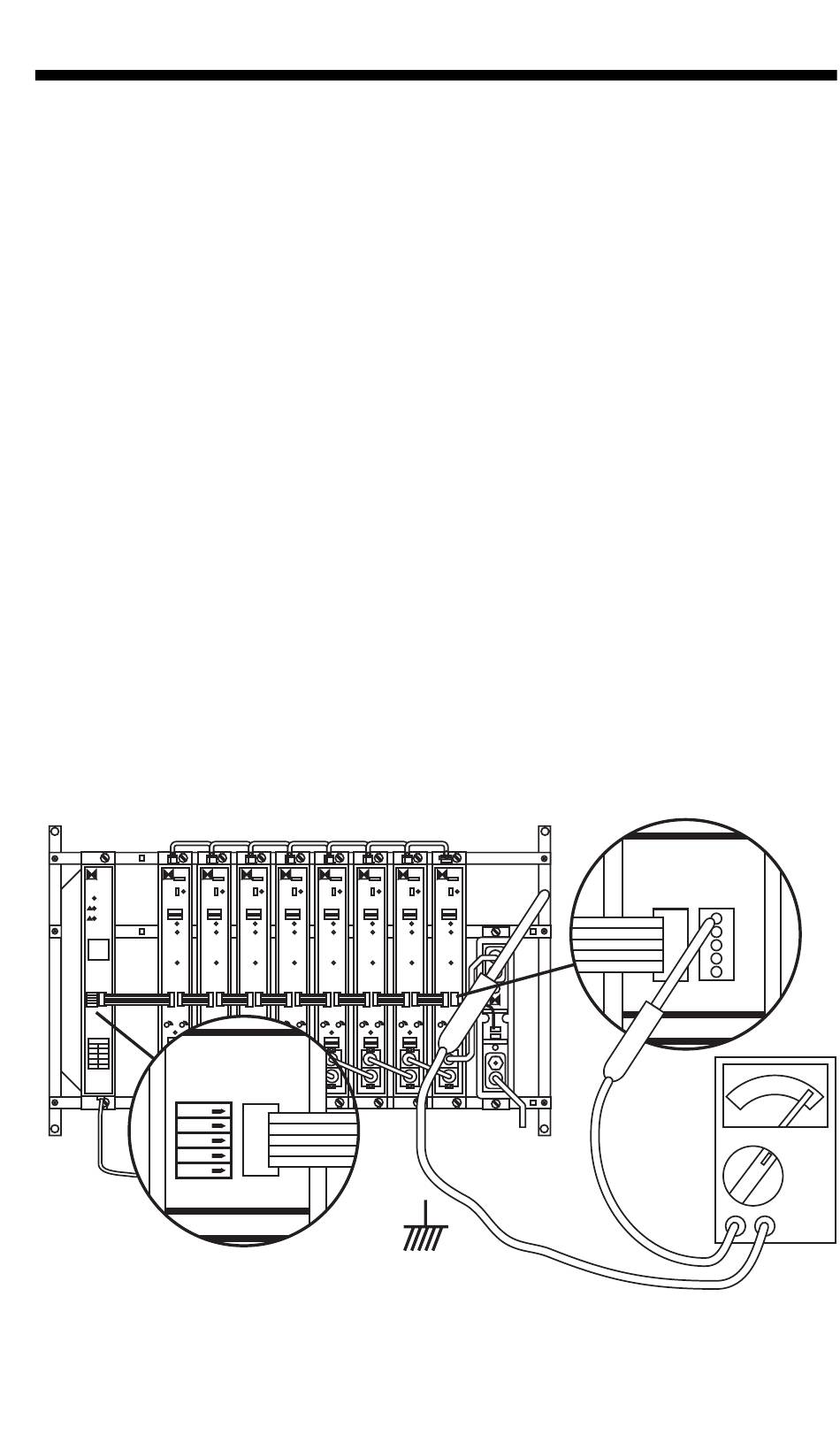

Fig. 11 - Mesure de tensions
FRA - 43
912
UC-202
5 v
V
DC
