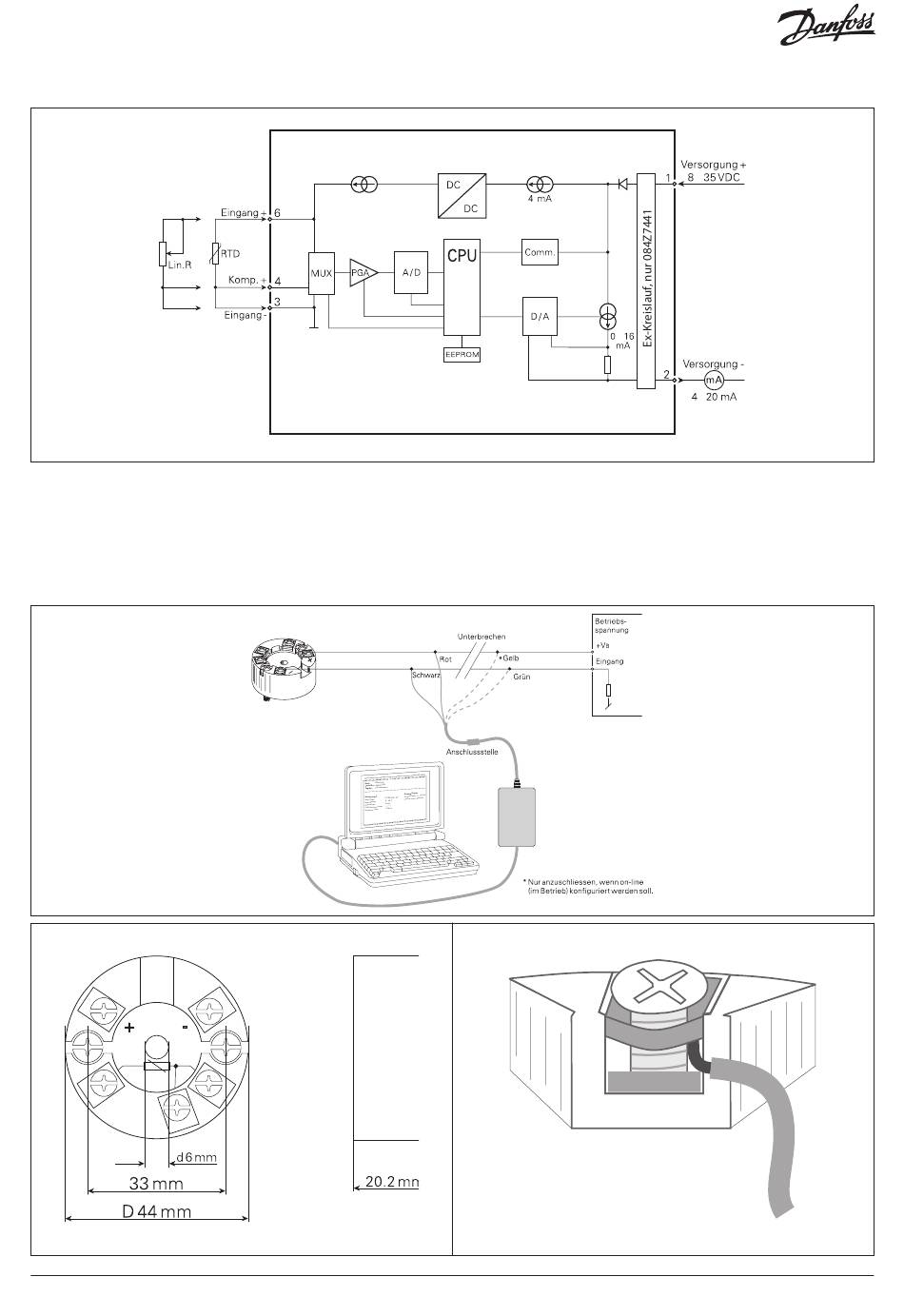

BLOCKDIAGRAMM

PROGRAMMIERUNG

• Loop Link ist eine batteriegespeiste Schnittstelle zur Programmierung des MBT 9110
• Bezüglich Programmierung verweisen wir auf die nachfolgende Zeichnung und die "Hilfe"-Funktion im
PReset-Programm
• Loop Link darf nicht zur Kommunikation mit Modulen, die in EEx-gefährdeten Bereichen installiert sind,
benutzt werden

Abmessungen

© Danfoss | DCS (im) | 2017.07
084Z7440, 084Z7441
1
2
MBT 9110
–
MBT 9110
*
L oop
5909 - USB
L ink 5905 - RS232
Montage von Fühlerleitungen
–
–
Die Leitungen müssen zwischen den
Metallplatten montiert werden
