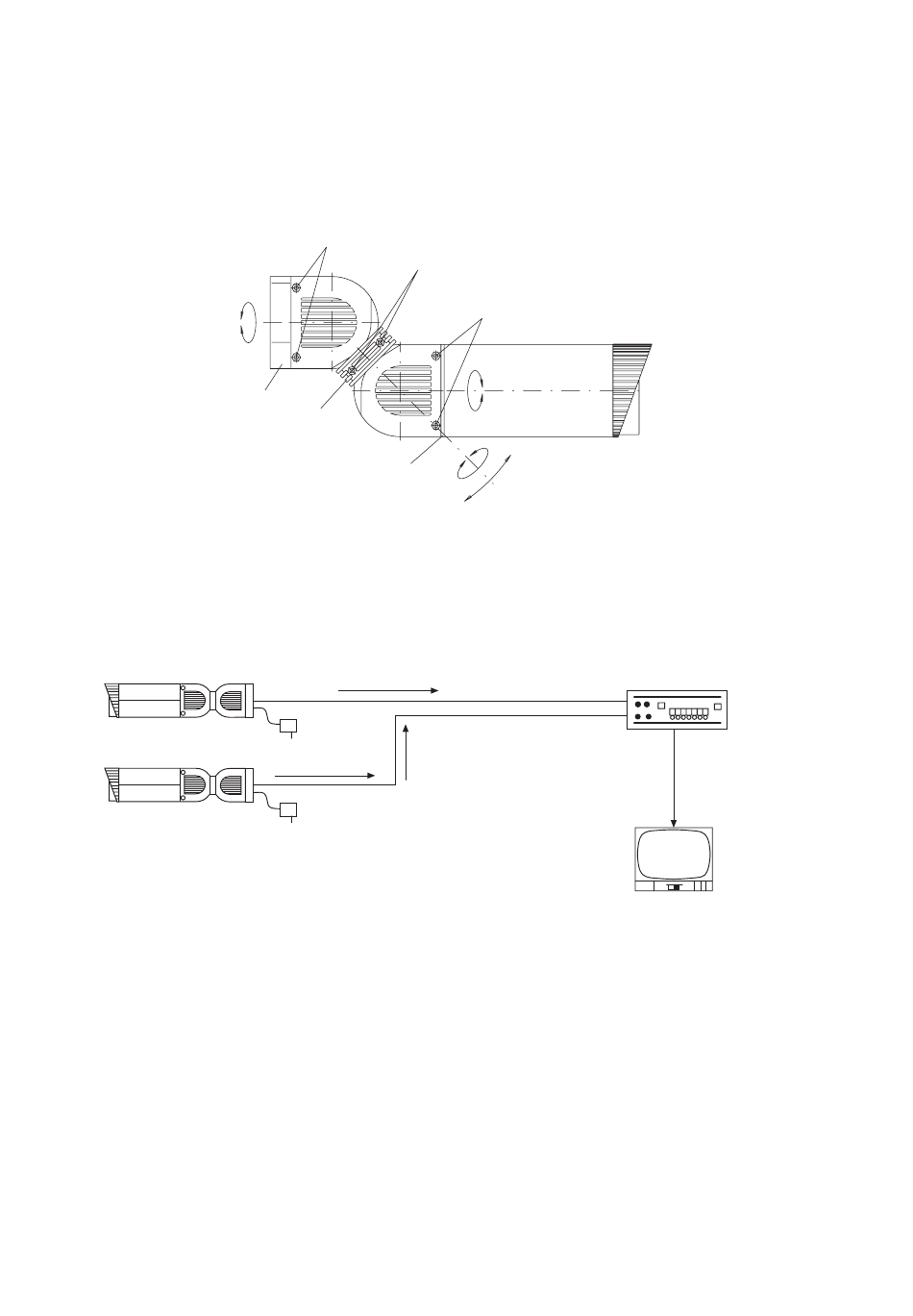

3.3 Verbindung zwischen Gehäuse und Gelenkarm
1.
Der Gelenkarm ist mittels 2 Inbusschrauben (b) an der Gehäuserückwand (2), bzw. mittels Inbusschrauben (c) an der Montageplatte (3) befestigt.
2.
Durch Lösen der Inbusschrauben (c) ist der Gelenkarm um die Achse A drehbar. Ein Lösen der Schrauben (b) ermöglicht die Drehung um Achse D.
3.
Nach Lösen der Inbusschrauben (d) des Klemmrings (4) ist das Drehen um Achse B bzw. Neigen um Achse C möglich. Das Gehäuse kann positioniert werden.
4.
Gelenkarm und Kamera können beliebig ausgerichtet werden.
5.
Durch Festziehen der Schrauben (b-d) werden die entsprechenden Achsen bzw. der Gelenkarm arretiert. Zwischen den 2 Hälften des Klemmrings sollte im
fixierten Zustand ein Spalt von mind. 0,5mm verbleiben.
Abb. 2
3.4 Anschlussbeispiel bei Verwendung mehrerer Kameras
Stets die Bedienungsanleitung der zu verwendenden Geräte und Komponenten sorgfältig lesen. Geräte und Komponenten erst nach Herstellung aller Anschlüsse
einschalten.
c
A
3
4
2
Video-Ausgang (OUT)
230V / 50Hz
230V / 50Hz
d
b
D
C
B
Video-Eingang (IN)
Video-Eingang (IN)
6
Umschalteinheit
Video-Ausgang (OUT)
Video-Eingang (IN)
