Page 25
Contenu Composants .........................28 Installation ........................29 Installation ..................................29 Installation et réglage de la caméra ........................29 Câble d’extension ................................30 Insertion de la carte microSD ............................. 31 Raccordements ................................32 Connexion au port réseau............................32 Connexion audio ..............................32 Connexion des alarmes ............................32 Connexion de l´alimentation ..........................
Page 26
Instructions de sécurité Consignes de sécurité générales • Avant de brancher et de mettre en service le système, veuillez lire d'abord ces consignes de sécurité ainsi que la notice d'instructions. • Conservez soigneusement la notice d'instructions en vue d'une utilisation ultérieure. •...
Page 27
• Une distance de sécurité > 1 m doit être respectée par rapport au projecteur dans un environnement sombre, quand on regarde directement dans le projecteur IR. • Les rayons invisibles des LED ne doivent pas être observés directement avec des instruments optiques (par ex.

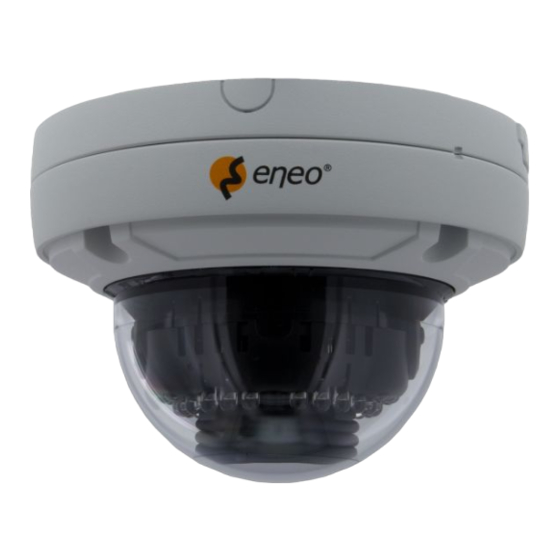

Composants Le système est fourni avec les composants suivants : • Caméra dôme • Guide d'installation / CD • Gabarit de montage • Kit d'accessoires REMARQUE : L'adaptateur CC12V n'est pas fourni.
Installation Installation Pour utiliser la caméra réseau, il est nécessaire de brancher un câble réseau pour la trans- mission de données ainsi que la prise de courant sur le bloc d'alimentation secteur fourni. En fonction des méthodes de fonctionnement, il est également possible de connecter un câble d’alarme.
Plafond / mur Gabarit de montage Cheville en plastique (x4) Boîtier inférieur assemblé Vis de fixation (x4) Boîtier supérieur assemblé 4. Poser l'avant du boîtier sur la base et serrer les 4 vis torx. ATTENTION : ne pas continuer à tourner la caméra dans le même sens. Le connecteur du câble peut se détacher.
Connecteur Jack Alimentation principale, connecteur jack CC, 12 VCC Al : Alarm In (entrée alarme) G : GND (terre) Entrée/sortie d´alarme, terminal 3 broches AO : Alarm Out (sortie alarme) MIC : Audio In (entrée Audio) Entrée de niveau de ligne audio, terminal 2 broches G : GND (terre) SPK : Audio Out (sortie audio) Sortie de niveau de ligne audio, terminal 2 broches...
Raccordements Connexion au port réseau Branchez un câble RJ-45 standard au port réseau de la caméra réseau. En général, un câble croisé est utilisé pour une connexion directe à un PC alors qu’un câble direct est employé pour se connecter à un concentrateur. Vous pouvez également utiliser un rou- teur avec fonction PoE (Power over Ethernet) pour alimenter la caméra.
Connexion au réseau et attribution d’une adresse IP Le gestionnaire de site eneo (téléchargeable à partir de www.eneo-security.com) est utilisé pour localiser toutes les caméras réseau eneo dans un réseau local. Un programme d´installation n´est pas nécessaire pour installer cet outil. Le fichier exe du programme permettant d'utiliser ce dernier peut être démarré...
Page 34
Vous pouvez maintenant effectuer une réinitialisation d'usine de la caméra dans le ges- tionnaire de site eneo Site Manager. Pour plus d´informations, merci de vous référer au eneo Site Manager Quick Start Guide (guide de démarrage rapide du gestionnaire de site eneo).
Réinitialisation aux paramètres par défaut d'usine Pour réinitialiser la caméra réseau aux paramètres d'usine, suivez sur le site Internet Setup > System> Maintenance (voir le manuel de l'utilisateur « Système > Maintenance ») ou utilisez le bouton de réinitialisation sur la caméra réseau, à l'intérieur du cache situé à la base de la caméra.
Le manuel utilisateur et d’autres outils logiciels sont disponibles sur le site web eneo www.eneo-security.com ou sur le CD joint. Des informations concernant les solutions logicielles de gestion vidéo compatibles sont disponibles dans la catégorie Videomanagement (gestion des vidéos) sur www.eneo-se-...
