Manuel d'entretien
Carte entrées/sorties
Attention:
Déconnecter la machine!
L'appareil ne peut être ouvert que par une personne compétente et seul cette personne
peut changer des composants défectueux.
Enlever le couvercle.
Déconnecter tous les câbles de la carte entrée/sortie.

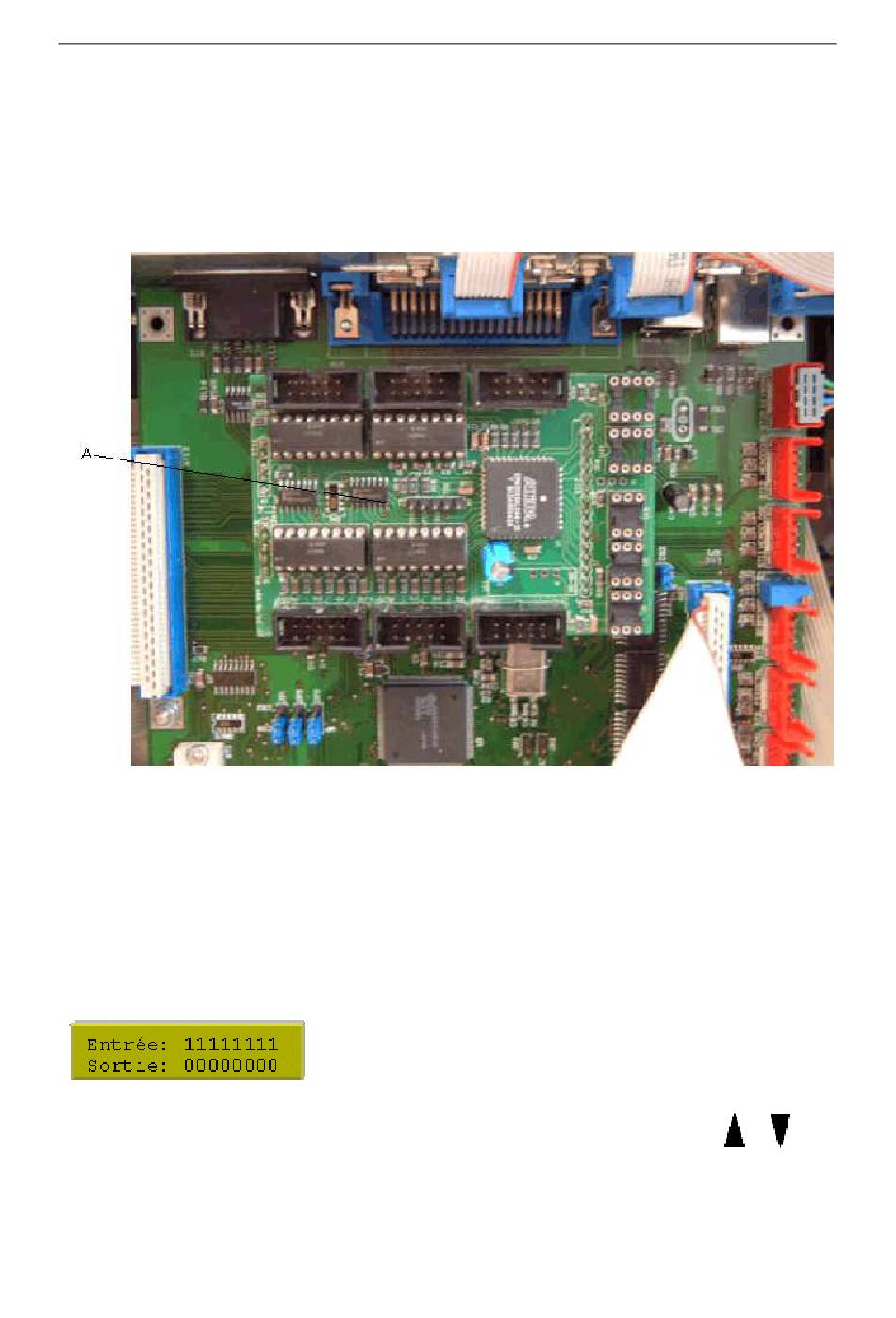

Enlever soigneusement la carte défectueuse (A) de la carte CPU.
Placer la nouvelle carte entrées/sorties.
Connecter les câbles selon le schéma de câblage.
Monter encore le couvercle.
Dans le menu 'Service Fonctions' vous avez la possibilité de tester les entrées et les sorties.
Dans le cas où une entrée est activée la position correspondante de l'entrée est à 1. Pour activer une
sortie vous devez placer le curseur à la position correspondante et à l'aide des touches
mettre sur 1. Pour desactiver une sortie, vous devez mettre cette position à 0.
