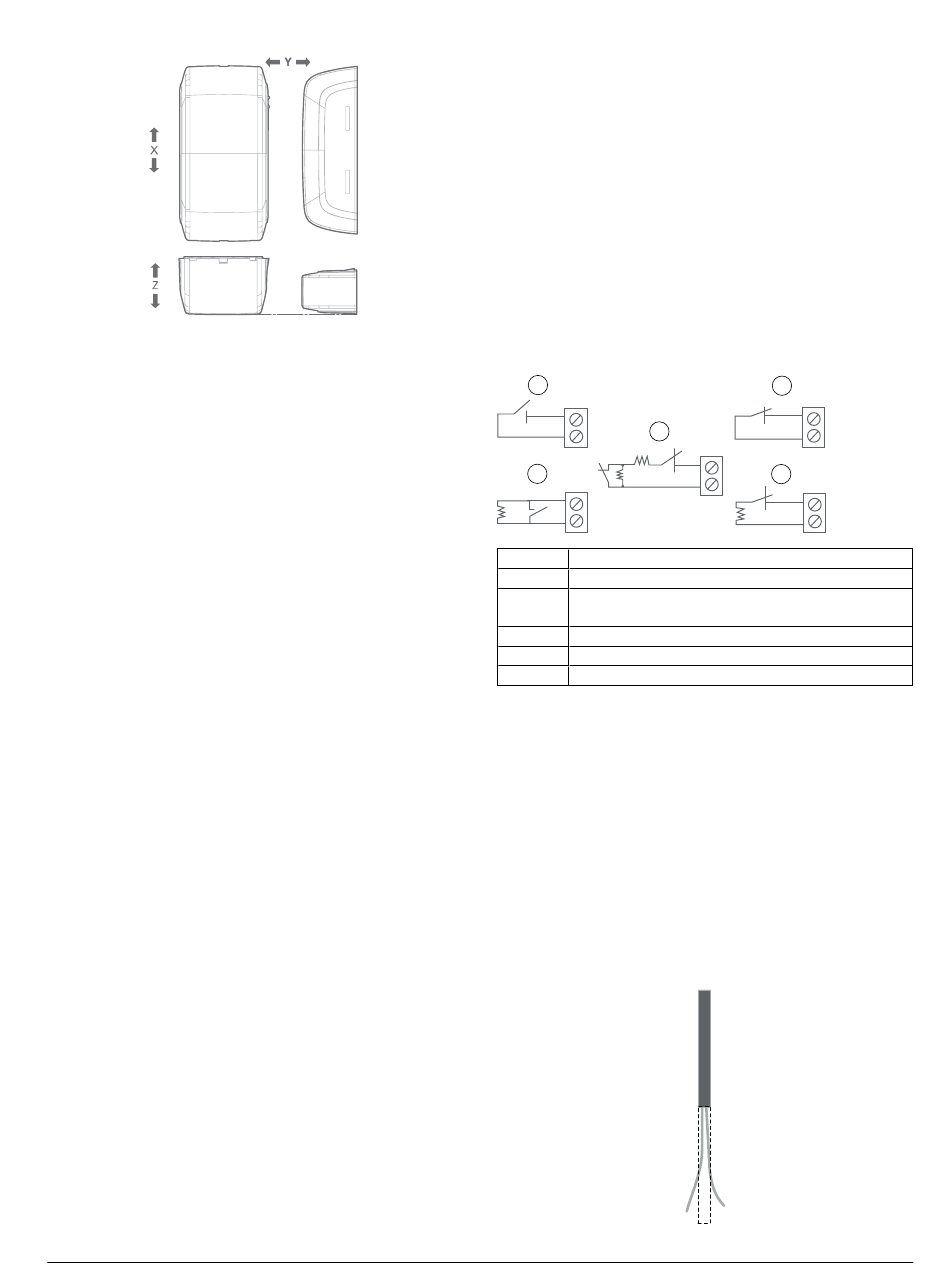

Figure 9: Sens de couverture de la portée (aimant perpendiculaire)
Configuration de l'appareil
Pour configurer les paramètres de l'appareil, accédez au menu
PARAM.D.L'APPAR. de la centrale et examinez les options figurant
dans la liste de définitions suivante :
Capteur magnétique : Pour activer le capteur magnétique,
l
sélectionnez Activé. Pour désactiver le capteur magnétique,
sélectionnez Désactivé. Le paramètre par défaut est Activé.
Entrée № 1 : Pour définir l'entrée auxiliaire, sélectionnez l'une des
l
options suivantes : Normal. ouvert, Normal. fermé, Fin de ligne,
Double EOL ou Désactivé. Le paramètre par défaut est
Désactivé.
Anti-masque : Pour activer la protection anti-masque,
l
sélectionnez Activé. Pour désactiver la protection anti-masque,
sélectionnez Désactivé. Le paramètre par défaut est Désactivé.
Remarque : Seules les versions 20.2 et ultérieures du logiciel
prennent en charge cette fonction.
Consignes de câblage auxiliaire
Utilisez une entrée de câblage auxiliaire pour raccorder cet appareil
l
à un appareil situé à proximité.
Un message d'alerte est émis lorsque la boucle est ouverte ou court-
l
circuitée.
Pour cette installation, utilisez un câble AUX de 22 AWG avec un
l
diamètre de gaine de 3,0 mm.
Utilisez un câble de moins de 3 m pour le raccordement AUX.
l
Obturez le joint du câblage auxiliaire avec du mastic en silicone
l
vulcanisé (RTV).
Remarques concernant les installations certifiées UL :
Placez l'appareil connecté au circuit d'origine dans la même pièce
l
que l'émetteur.
N'utilisez pas de câble de plus d'un mètre avec une entrée NO
l
(normalement ouverte) ou NC (normalement fermée).
Pour les installations exigeant la supervision du circuit d'entrée,
l
utilisez uniquement une résistance de fin de ligne EOLR.
Utilisez avec cet appareil uniquement des accessoires d'alarme pour
l
secteur résidentiel qui sont homologués UL.
Utilisez exclusivement des produits homologués ULC comme type
l
d'entrée.
Options de câblage auxiliaire
Ajoutez d'autres appareils au circuit pour des utilisations NC
(normalement fermé), NO (normalement ouvert), EOL (fin de ligne) ou
DEOL (double fin de ligne). Pour plus d'informations concernant le type
d'application, voir la liste de définitions suivante :
D-307609 MC-312 PG2 Instructions d'installation
NC (normalement fermé) : Utilisez uniquement des contacts de
l
capteur NC connectés en série si l'entrée auxiliaire du détecteur est
définie comme normalement fermée. Aucune résistance EOL n'est
nécessaire. Voir la légende 3 sur la
NO (normalement ouvert) : Utilisez uniquement des contacts de
l
capteur NO connectés en parallèle si l'entrée auxiliaire du détecteur
est définie comme normalement ouverte. Aucune résistance EOL
n'est nécessaire. Voir la légende 1 sur la
EOL (fin de ligne) : Pour une supervision de fin de ligne, utilisez
l
des contacts de capteur NC ou NO. Une résistance EOL 5,6 kΩ doit
être câblée à l'extrémité de la boucle de la zone. Voir les légendes 5
et 4 sur la figure
Figure
10.
DEOL (double fin de ligne) : Pour une supervision DEOL, utilisez
l
uniquement des contacts de capteur NC. Deux résistances EOL
5,6 kΩ doivent être câblées à l'extrémité de la boucle de la zone.
Pour plus d'informations, voir la légende 2 sur la
Remarque: La fonction DEOL est disponible à partir de la
version 20.2 du logiciel.
Figure 10: Exemples de câblage
1
2
5
Légende Description
1
NO
2
Double EOL : commutateur NC uniquement ; résistances
5,6 kΩ
3
NC
4
EOL : commutateur NC ; résistance 5,6 kΩ
5
EOL : commutateur NO ; résistance 5,6 kΩ
Câblage de l'entrée auxiliaire
1. Retirez la gaine à l'extrémité du câble afin d'exposer les fils. Voir
Figure
11.
2. Percez le joint en silicone, à l'arrière de l'appareil, avec un
trombone de 0,8 mm. Voir
Figure
3. Passez chaque fil dans un trou et faites-le sortir du côté opposé.
Voir
Figure
13.
4. Retirez l'isolant de l'extrémité de chaque fil. Voir
5. Fixez chaque fil à la borne correspondante en vous référant à la
section
Options de câblage
6. Refermez la borne en resserrant la vis avec un tournevis à lame
plate. Voir
Figure
16.
Figure 11: Retrait de la gaine du câble
Figure
10.
Figure
10.
Figure
10.
3
4
12.
Figure
14.
auxiliaire. Voir
Figure
15.
4
