Contact magnétique extra-plat supervisé
Table des Matières

Publicité

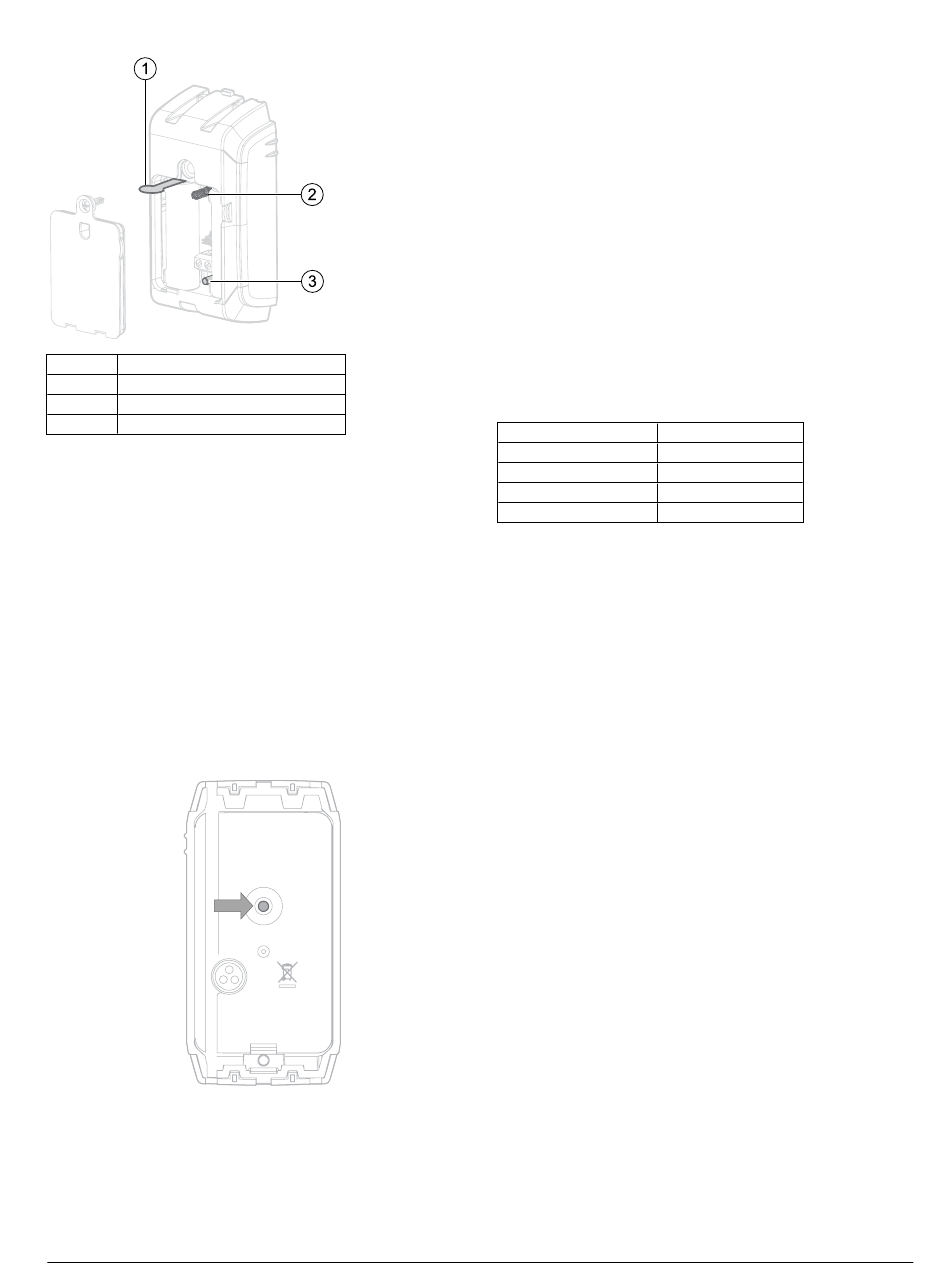

Figure 2: Options d'enregistrement
Légende Description
1
Languette d'enregistrement
2
Commutateur d'autoprotection avant
3
Bouton d'enregistrement
Consignes d'installation
L'installation de l'appareil doit être confiée à du personnel de
l
maintenance qualifié.
Positionnez l'appareil au- dessus de la porte ou fenêtre sur le
l
dormant. Placez l'aimant sur la partie mobile de la porte ou fenêtre.
Ne placez pas l'aimant à plus de 44,5 mm du côté marqué de
l'appareil.
Montez l'aimant de façon parallèle ou perpendiculaire à l'appareil.
l
Pour plus d'informations, voir
Pour surveiller des zones extérieures, installez l'appareil sur une
l
surface plane ou incurvée, telle qu'un poteau de clôture.
Si l'appareil est équipé d'une autoprotection arrière, assurez- vous
l
qu'il est fermement mis en place dans le support et que le segment
détachable est fixé solidement à la surface de montage. Pour plus
d'informations, voir les légendes 2 et 3 sur la
Figure 3: Autoprotection arrière
Exécution d'un test de diagnostic local
Remarque : Pour des instructions détaillées concernant le test de
diagnostic, consultez le guide d'installation de la centrale.
D-307609 MC-312 PG2 Instructions d'installation
Figure 8
ou
Figure
9.
Figure
5.
1. Montez temporairement le dispositif.
2. Détachez le cache décoratif du détecteur et dévissez le cache des
piles. Voir les étape 1 et 2 de la section
une surface plane ou
incurvée.
3. Appuyez une fois sur le commutateur d'autoprotection et
relâchez-le afin d'annuler la transmission de sabotage. Voir la
légende 2,
Figure
2.
4. Ouvrez la porte ou la fenêtre et vérifiez que le voyant rouge
clignote pour signaler la détection. Au bout de deux secondes, le
voyant clignote à nouveau. Observez le voyant lumineux et
consultez le
Tableau
1.
5. Si vous recevez une puissance de signal faible, changez l'appareil
d'emplacement jusqu'à ce que vous obteniez un signal satisfaisant
ou puissant.
Remarque : Une puissance de signal élevée est requise pour les
installations UL.
6. Refixez le cache des piles.
Remarque : Le voyant est éteint en conditions normales.
Tableau 1. Indication de la qualité de la réception
Voyant lumineux
Puissance du signal
3 clignotements en vert
Fort
3 clignotements en jaune
Bon
3 clignotements en rouge Faible
Aucun clignotement
Pas de communication
Montage de l'appareil sur une surface plane
ou incurvée
Remarque : Alignez l'appareil et l'aimant en respectant les
caractéristiques techniques indiquées à la section
la
portée.
1. Pour retirer le cache décoratif, insérez un tournevis à lame plate
dans la fente et poussez vers le haut. Voir
2. Desserrez la vis inférieure du cache de l'appareil et séparez
l'appareil du support. Voir
Figure
3. Marquez et percez le nombre de trous nécessaires dans la
surface de montage en choisissant l'une des options suivantes :
Pour mettre en place une autoprotection, utilisez les deux
l
trous du milieu. Voir
Figure 6
Figure
5.
Pour réaliser un montage standard, utilisez uniquement les
l
trous situés tout en haut et tout en bas du support de
l'appareil. Voir
Figure 6
Pour monter provisoirement l'appareil sur une surface
l
incurvée, insérez les brides dans les fentes de l'appareil et les
supports de l'aimant. Resserrez les deux brides autour des
surfaces incurvées. Voir
Remarque : Les brides ne sont pas fournies avec le produit.
4. Refixez l'appareil au support et vissez le cache. Fermez le cache
décoratif. Voir
Figure
6.
5. Montez le socle de l'aimant sur une surface adjacente à l'aide des
deux vis fournies, puis fixez l'aimant sur son support. Voir
Remarque : L'aimant peut être monté de façon parallèle ou
perpendiculaire à l'appareil. Vérifiez que les repères de l'aimant et
du capteur de l'appareil sont alignés, en fonction de l'orientation
de l'aimant. Voir
Figure 8
ou
Montage de l'appareil sur
Sens de couverture de
Figure
4.
5.
et les légendes 2 et 3 de la
et les légendes 1 et 4 de la
Figure
Figure
7.
Figure
Figure
9.
5.
6.
2
