Sommaire des Matières pour D-Link DGS-105
- Page 1 D-LINK KIT RESEAU DGS-105 MANUEL D'UTILISATION PROLINE REFRIGERATEUR BRF40 Besoin d'aide ? Rendez-vous sur votre communauté https://sav.darty.com...
- Page 2 DGS-105/108 Commutateur Gigabit Ethernet à 5/8 ports Manuel RECYCLABLE V1.1...
- Page 3 D'autres marques et noms commerciaux peuvent être utilisés dans le présent document pour faire référence aux entités faisant valoir leurs droits sur les marques et les noms commerciaux ou pour faire référence à leurs produits. D-Link Corporation décline tout intérêt patrimonial dans les marques et les noms commerciaux autres que ceux qui lui appartiennent.
-
Page 4: Public Visé
Glossaire : Définition des termes et des acronymes utilisés dans ce document. Public visé Le manuel DGS-105/108 contient des informations sur la configuration et la gestion du commutateur DGS-105/108. Ce manuel est destiné aux administrateurs de réseau bien au fait des concepts et de la terminologie des réseaux. -
Page 5: Consignes De Sécurité
Commutateur Ethernet Gigabit DGS-105/108 D-Link Consignes de sécurité Respectez les consignes de sécurité suivantes pour garantir votre propre sécurité et protéger votre système contre les dommages potentiels. Dans cette section, l'icône ( ) indique que vous devez prendre des mesures de précaution. -
Page 6: Précautions Générales Pour Les Appareils Montables Sur Rack
Commutateur Ethernet Gigabit DGS-105/108 D-Link • Pour protéger le système contre les pics et les chutes de tension transitoires et soudains, utilisez un parasurtenseur, un filtre de secteur ou une alimentation sans interruption (ASI). • Installez les câbles d'alimentation et du système avec précaution ; tirez les câbles de façon à que l'on ne puisse pas marcher dessus ni les couper. -
Page 7: Protection Contre Les Décharges Électrostatiques
Commutateur Ethernet Gigabit DGS-105/108 D-Link Ne neutralisez jamais le conducteur de masse et ne faites jamais fonctionner le ATTENTION : matériel en l'absence de conducteur de masse dûment installé. Contactez l'organisme de contrôle en électricité approprié ou un électricien qualifié si vous n'êtes pas sûr qu'un système de mise à... -
Page 8: Technologie Ethernet Rapide
Technologie verte de D-Link La technologie verte de D-Link met en œuvre des fonctionnalités spéciales d'économie d'énergie en deçà de 1 000 Mbits/s, qui détectent la longueur du câble et l'état de la connexion et ajustent la consommation d'énergie en conséquence. -
Page 9: Avantages De La Qos
802.1p et QoS Le commutateur DGS-105/108 prend en charge les files d'attente à priorité 802.1p et la qualité de service. La mise en œuvre de la qualité de service (QoS) et les avantage de l'utilisation des files d'attente à priorité 802.1p sont décrits ci-après. -
Page 10: Technologie De Commutation

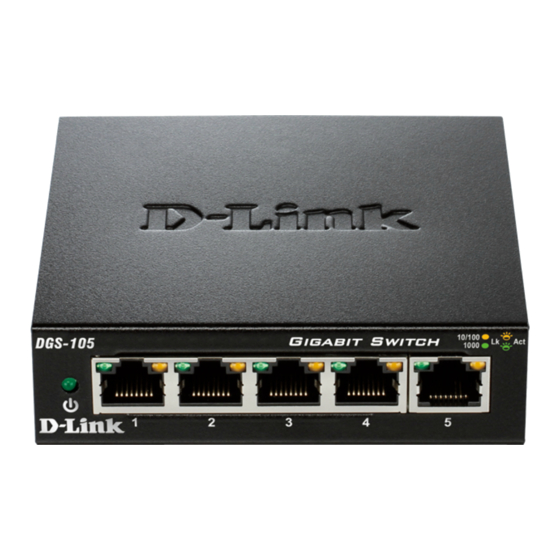

Description du commutateur Le commutateur DGS-105/108 est doté de cinq ou huit ports offrant une bande passante dédiée de 10, 100 ou 1 000 Mbits/s. Ces ports peuvent être utilisés pour connecter des PC, des imprimantes, des serveurs, des routeurs, des commutateurs, des concentrateurs et d'autres périphériques réseau. -
Page 11: Composants De La Façade
Commutateur Ethernet Gigabit DGS-105/108 D-Link • Prise en charge de 2000 (DGS-105)/ 8000 (DGS-108) adresses MAC absolues • Prise en charge de la RAM de 125Ko(DGS-105)/250Ko(DGS-108) pour la mise en mémoire tampon des données • Contrôle de flux IEEE 802.3x en mode full-duplex •... -
Page 12: Voyants Lumineux
Commutateur Ethernet Gigabit DGS-105/108 D-Link Voyants lumineux Les voyants du commutateur indiquent la présence de tension, la vitesse, l'état de la liaison et des transmissions/réceptions. La figure suivante montre les différents voyants du commutateur, qui sont ensuite décrits individuellement. Figure 1-2. Voyants lumineux Des voyants élaborés affichent les conditions du commutateur et l'état du réseau. -
Page 13: Description De L'arrière
Commutateur Ethernet Gigabit DGS-105/108 D-Link Description de l’arrière Connecteur d'alimentation CC : L'alimentation est fournie par un adaptateur secteur externe CA. Vérifiez la section Caractéristiques techniques pour plus d'informations concernant la tension d'alimentation d'entrée CA. Figure 1-3. Vue de la façade arrière du commutateur Ports 10/100/1000BASE-T : Cinq et huit (5/8) ports Gigabit Ethernet (10/100/1000 Mbits/s) à... -
Page 14: Contenu De La Boîte
Un adaptateur secteur externe • Guide d'installation rapide et guide de garantie Si un des éléments est manquant ou endommagé, veuillez contacter votre revendeur D-Link local pour obtenir un remplacement. Éléments à prendre en considération avant la connexion au réseau Le lieu d'installation du commutateur peut avoir de grandes conséquences sur ses performances. -
Page 15: Mise Sous Tension
Commutateur Ethernet Gigabit DGS-105/108 D-Link Mise sous tension Branchez une extrémité de l'adaptateur secteur CA/CC au connecteur d'alimentation du commutateur, et branchez l'autre extrémité à la prise de courant. À la mise sous tension du commutateur, les voyants clignotent momentanément. Cela indique que le système est en cours de réinitialisation. -
Page 16: Connexion Du Commutateur
Commutateur Ethernet Gigabit DGS-105/108 D-Link CHAPITRE 3 Connexion du commutateur Connexion à un nœud d'extrémité Connexion à un concentrateur ou à un autre commutateur Connexion à un serveur REMARQUE : Les 5/8 ports Ethernet NWay hautes performances prennent en charge les connexions MDI-II et MDI-X. -
Page 17: Connexion À Un Réseau Fédérateur Ou À Un Serveur
Commutateur Ethernet Gigabit DGS-105/108 D-Link Figure 3-2. Commutateur connecté au port d'un concentrateur ou d'un autre commutateur à l'aide d'un câble droit ou croisé (tout câble Ethernet courant convient) Connexion à un réseau fédérateur ou à un serveur N'importe lequel des cinq/huit ports Gigabit Ethernet convient pour une établir une liaison montante vers un réseau fédérateur ou un serveur. -
Page 18: Caractéristiques Techniques
-10°C ~ 70°C ° ° stockage : Humidité : 5 % à 95% d'humidité relative (sans condensation) DGS-105 :100 x 98 x 28 mm Dimensions : DGS-108 : 162 x 102 x 28 mm Émission FCC classe B, CE classe B, VCCI classe B Sécurité... - Page 19 Commutation de paquets (store-and-forward) transmission : Tampon DGS-105: 125Ko par produit mémoire vive : DGS-108: 250Ko par produit Table d'adresses 2000 (DGS-105) / 8000 (DGS-108) adresses MAC par périphérique MAC : Taux de filtrage / transmission des Vitesse maximale paquets : Apprentissage des...
-
Page 20: Glossaire
Commutateur Ethernet Gigabit DGS-105/108 D-Link Glossaire 1000BASE-SX : câble à fibre optique multimodale utilisant une courte longueur d'onde de laser pour une longueur maximale de 550 mètres. 1000BASE-LX : câble à fibre optique à grande distance utilisant une longue longueur d'onde pour une longueur maximale de 10 kilomètres. - Page 21 Commutateur Ethernet Gigabit DGS-105/108 D-Link Adresse IP : adresse de protocole Internet. Identifiant unique d'un périphérique connecté à un réseau via le protocole TCP/IP. L'adresse est écrite sur quatre octets séparés par un point, et consiste en une section de réseau, une section de sous-réseau facultative, et une section d'hôte.
- Page 22 Commutateur Ethernet Gigabit DGS-105/108 D-Link UDP : de l'anglais User Datagram Protocol, protocole de datagramme utilisateur. Protocole Internet standard qui permet a un programme d'application sur un périphérique d'envoyer un datagramme à un programme d'application sur un autre périphérique. VLAN : de l'anglais Virtual LAN, réseau local virtuel. Groupe de périphériques indépendants du lieu et de la topologie, qui communiquent comme s'ils étaient sur un réseau local physique courant.
