1

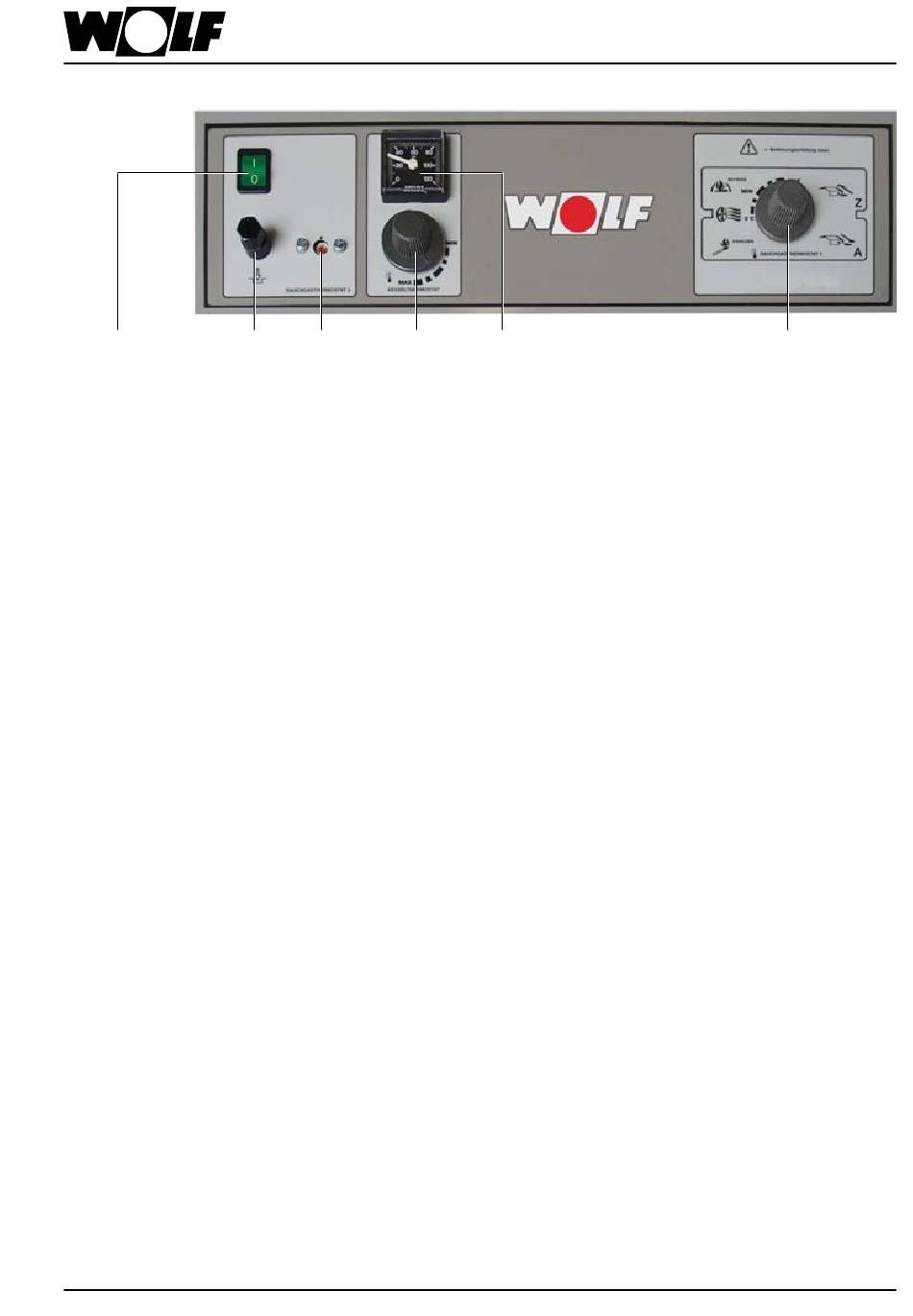

1 Interrupteur de marche 0 - 1
2 Thermostat d'eau de chaudière
3 Thermostat de gaz de
combustion 1
4 Indicateur de température
de chaudière
5 Thermostat de gaz de
combustion 2
Thermostat de sécurité pour
pompe de chargement du
ballon d'accumulation
(caché sous l'habillage de la
chaudière)
6 Thermostat de sécurité du
ventilateur d'exhaustion
3062642_0709
Réglage
2
6
5
Alimentation électrique du ventilateur d'exhaustion MARCHE / ARRÊT
Le réglage MIN - MAX correspond à une température d'eau d'environ 80-90
°C. En cas de dépassement vers le haut de la température de consigne, le
ventilateur d'exhaustion s'arrête.
Le réglage en position « Marche » (MIN - MAX) correspond à une température
de fumées d'environ 120 - 150 °C.
En cas de dépassement vers le haut de la température de consigne, le ventilateur
d'exhaustion et la pompe de chargement du ballon d'accumulation s'enclenchent.
En cas de dépassement vers le haut de la température de consigne (par exemple
en phase de brûlure), le ventilateur d'exhaustion et la pompe de chargement
du ballon d'accumulation s'enclenchent.
Note : Pour chaque mise en service de la chaudière, il faut, durant la phase
d'allumage, placer le bouton rotatif du thermostat des fumées sur le symbole «
Allumage ». Cela permet au ventilateur d'exhaustion de s'enclencher déjà avec
la chaudière froide. Immédiatement après l'allumage, placer le bouton rotatif
du thermostat des fumées en position « Marche » (MIN - MAX). La pompe de
chargement du ballon d'accumulation s'active dès le dépassement vers le haut
de la température de consigne des fumées .
Indication de la température de chaudière en °C.
Réglé en usine de manière intangible sur une température de 200 °C.
En cas de dépassement vers le haut de la température déterminée, le clapet
d'étranglement de l'air du ventilateur d'exhaustion se ferme jusqu'à une butée
réglable (réglage d'usine 10 mm).
La chaudière est équipée d'un thermostat de sécurité pour la pompe de char-
gement du ballon d'accumulation.
Le thermostat de sécurité est réglé en usine de manière intangible sur une
température d'eau de chaudière de 95 °C. En cas de dépassement vers le haut
de la température (par exemple en cas d'erreur de commande), on est assuré
que la pompe de chargement du ballon d'accumulation fonctionnera jusqu'à ce
que la chaudière soit refroidie. Le fonctionnement du thermostat des fumées 1
(ventilateur d'exhaustion MARCHE / ARRÊT) reste actif durant ce processus.
Réglé en usine de manière intangible sur une température de 100 °C.
En cas de dépassement vers le haut de cette température, l'alimentation élec-
trique du ventilateur d'exhaustion se coupe.
Pour la remise en fonctionnement, dévisser le capot de protection et appuyer
sur la goupille située sous ce dernier. Revisser le capot de protection.
4
3
11
