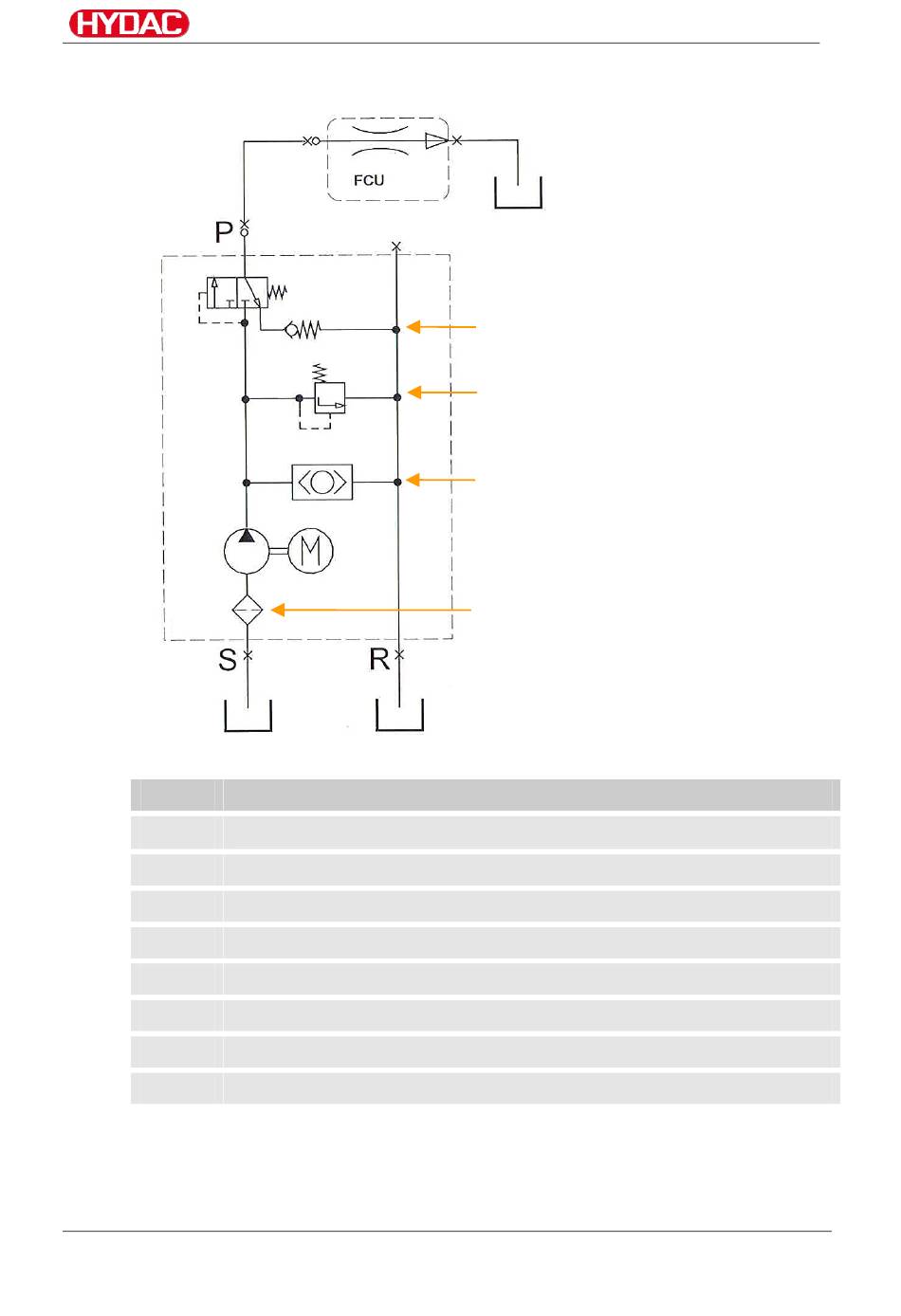

Schéma hydraulique
Pos. Désignation
FCU FluidControl Unit
P Orifice de refoulement
S Orifice d'aspiration
R Raccord de retour
1 Filtre d'aspiration, 400 µm
2 Soupape de purge
3 Limiteur de pression
4 Soupape de décharge
ReservoirExtraction Unit - REU
Bewa REU 3308817b fr 2014-01-22.doc
4
3
2
1
