Raccordement, mise en service

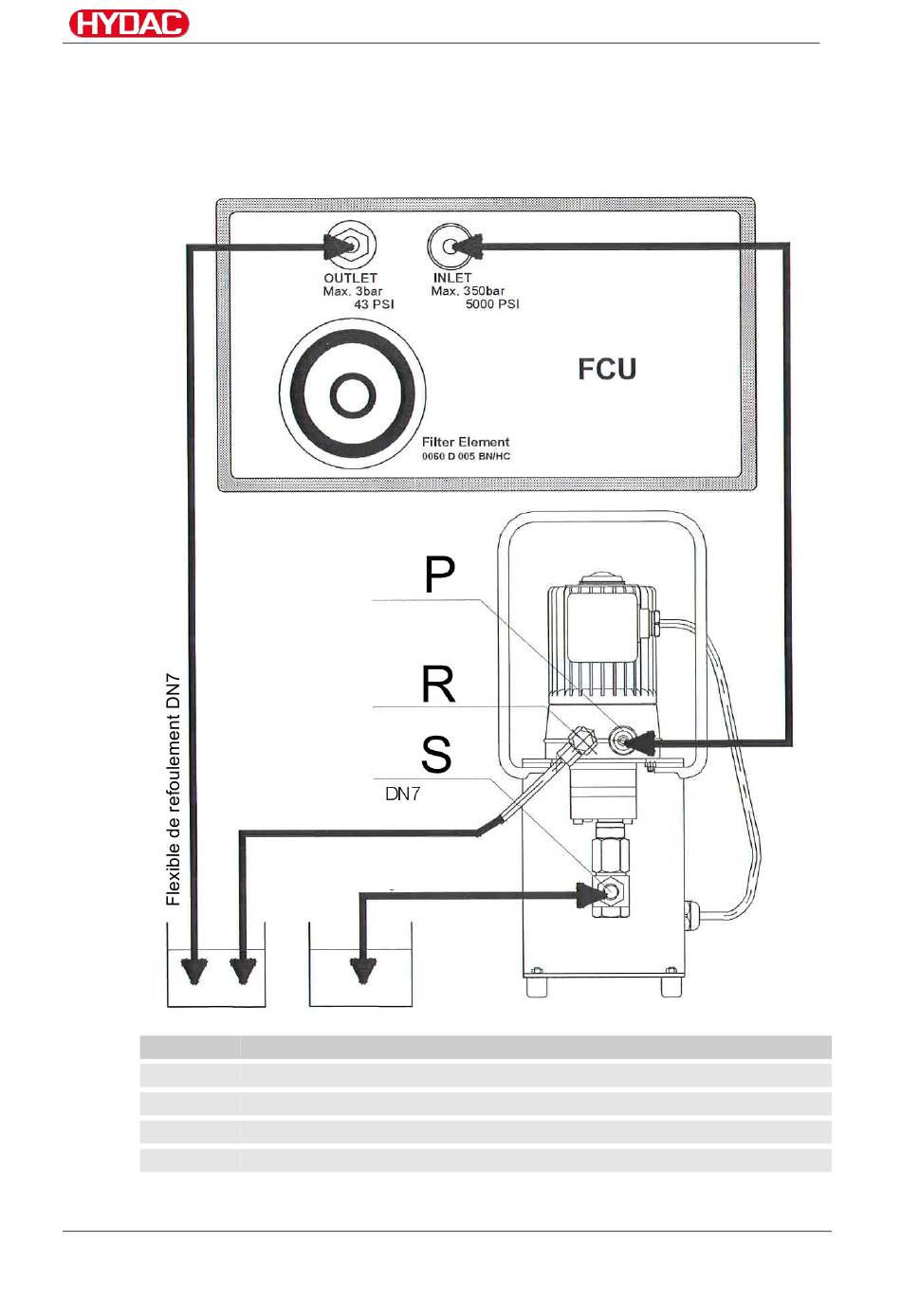

Vue d'ensemble du raccordement du hydraulique

Flexible de refoulement DN4
Pos.
FCU
P
S
R
ReservoirExtraction Unit - REU
Bewa REU 3308817b fr 2014-01-22.doc
Flexible d'aspiration DN7
Désignation
FluidControl Unit
Orifice de refoulement
Orifice d'aspiration
Raccord de retour
Raccordement, mise en service
Flexible de mesure DN4
