Remarques concernant l'affichage graphique :
Graphique de tendances PA
•
Le graphique peut afficher jusqu'à 15 mesures à la fois, mais conserver 50 mesures de la PA. Utilisez les
boutons HAUT et BAS pour avancer et reculer afin de visualiser les 50 mesures les plus récentes.
•
Les mesures PA complète sont indiquées avec une barre ; les mesures Systolique uniquement sont indiquées
avec un point. Les mesures avec des erreurs ou des signaux d'information n'apparaissent pas sur le graphique.
•
Le numéro de séquence ainsi que les valeurs de PA et de fréquence cardiaque pour la mesure surlignée sont
affichés en haut de l'écran.
Mesure de la PA / Pression du brassard
•
La mesure de la PA la plus récente apparaît en haut à droite de l'écran.
•
Pendant une mesure en cours, la pression du brassard apparaît en haut à droite de l'écran.
Fréquence cardiaque / Double produit
•
La fréquence cardiaque est affichée par défaut ; le moniteur peut être réglé de sorte à afficher le double produit à
la place.
SpO2 , Externe/Manuel ou Intervalle, et affichage forme onde
•
Reportez-vous à « Affichage de mesure ».
Pour utiliser l'affichage graphique comme écran principal, pressez SELECT afin d'accéder au menu principal et, à
l'aide des touches fléchées vers le haut et vers le bas, suivez le chemin indiqué ci-dessous : Visualiser > Affichage
principal > Graphique, pressez la touche SELECT pour valider votre sélection. Pressez ensuite la touche
DEMARRER/ARRETER pour revenir à l'affichage principal (qui est maintenant réglé sur l'affichage graphique).

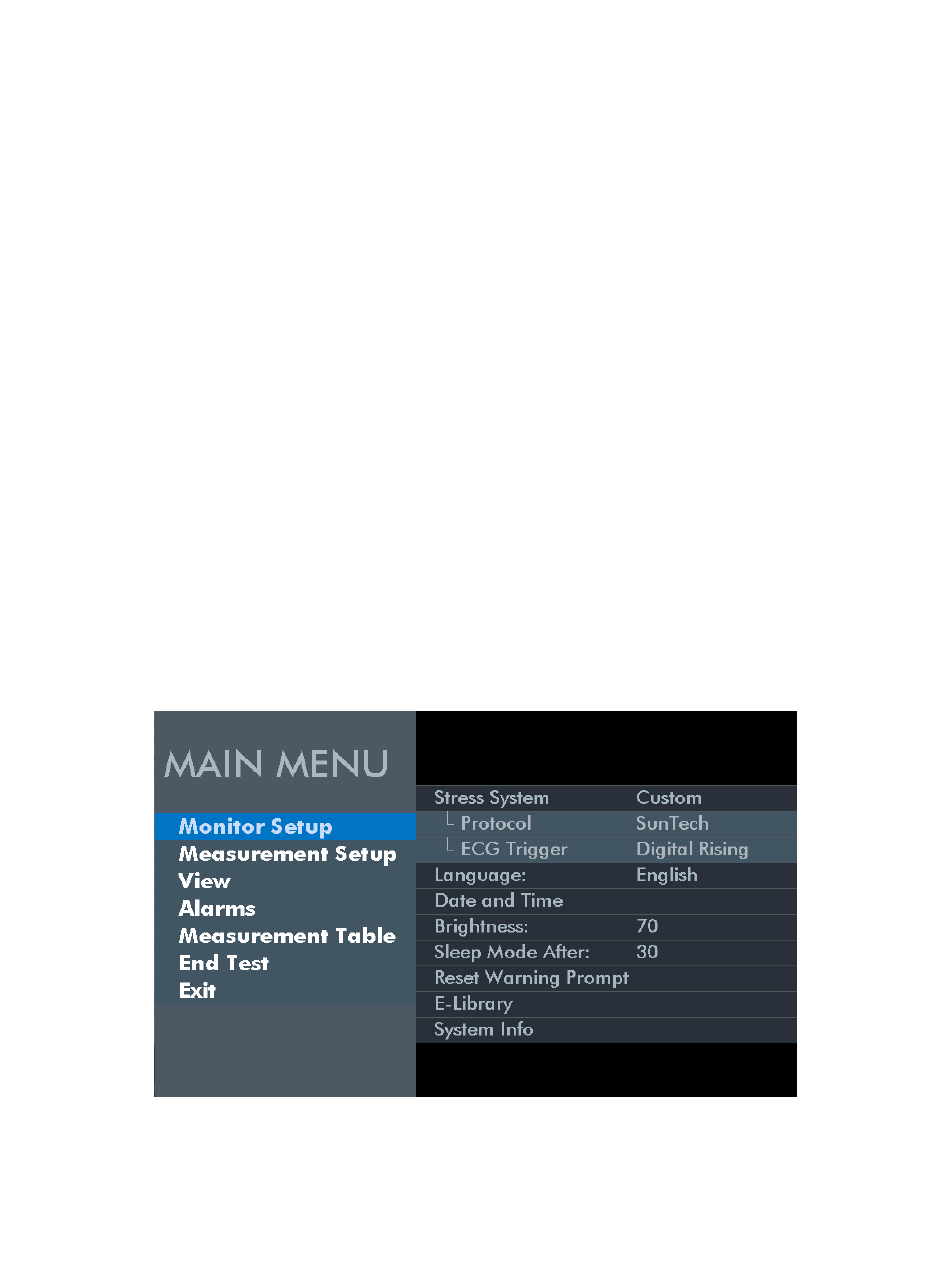

Menu principal
Pressez la touche SELECT afin d'accéder au menu principal.
Via le menu principal, vous pouvez configurer le moniteur, régler des mesures et des paramètres d'affichage, définir
des alarmes, visualiser et exporter des données de mesure et visualiser des informations de référence.
•
À l'aide des touches HAUT et BAS, parcourez les menus d'écran ou les listes d'options.
•
À l'aide de la touche SELECT, validez le sous-menu ou l'entrée d'une liste surligné(e).
Quel que soit le menu actuel, sélectionnez SORTIR et pressez SELECT pour revenir au précédent menu.
80-0055-01-MO-RévG 2020-05-25
Manuel d'utilisation SunTech Tango M2 | 17
