2. Installation du Tango M2
Le Tango M2 est conçu pour fonctionner directement avec votre système d'effort. Quand les deux appareils sont
correctement reliés, le système d'effort demande automatiquement au moniteur d'effectuer les mesures de la
pression artérielle durant l'épreuve d'effort. Le Tango M2 renvoie les données de mesure de la pression artérielle, de
la SpO2 et de la fréquence cardiaque vers le système d'effort. Veuillez vous reporter à la E-Bibliothèque sur votre
moniteur Tango M2 pour les instructions relatives au raccordement du moniteur au système d'effort.
Avec l'option ECG interne, le Tango M2 peut être également utilisé sans être raccordé à un système d'effort.
Ce chapitre décrit comment configurer le moniteur dans les deux cas de figure.
Enregistrez votre produit dès aujourd'hui afin d'avoir le plus haut niveau de support et de protection. Effectuez votre
demande d'enregistrement en ligne sur la page www.SunTechMed.com/register.
Déballage du moniteur
Lorsque vous déballez votre Tango M2, assurez-vous que tous les composants sont bien inclus.
Reportez-vous à l'étiquette apposée sur le plateau intérieur. Elle mentionne les composants que vous devriez trouver
suivant les options que vous avez commandées avec votre Tango M2.
Configuration du panneau arrière

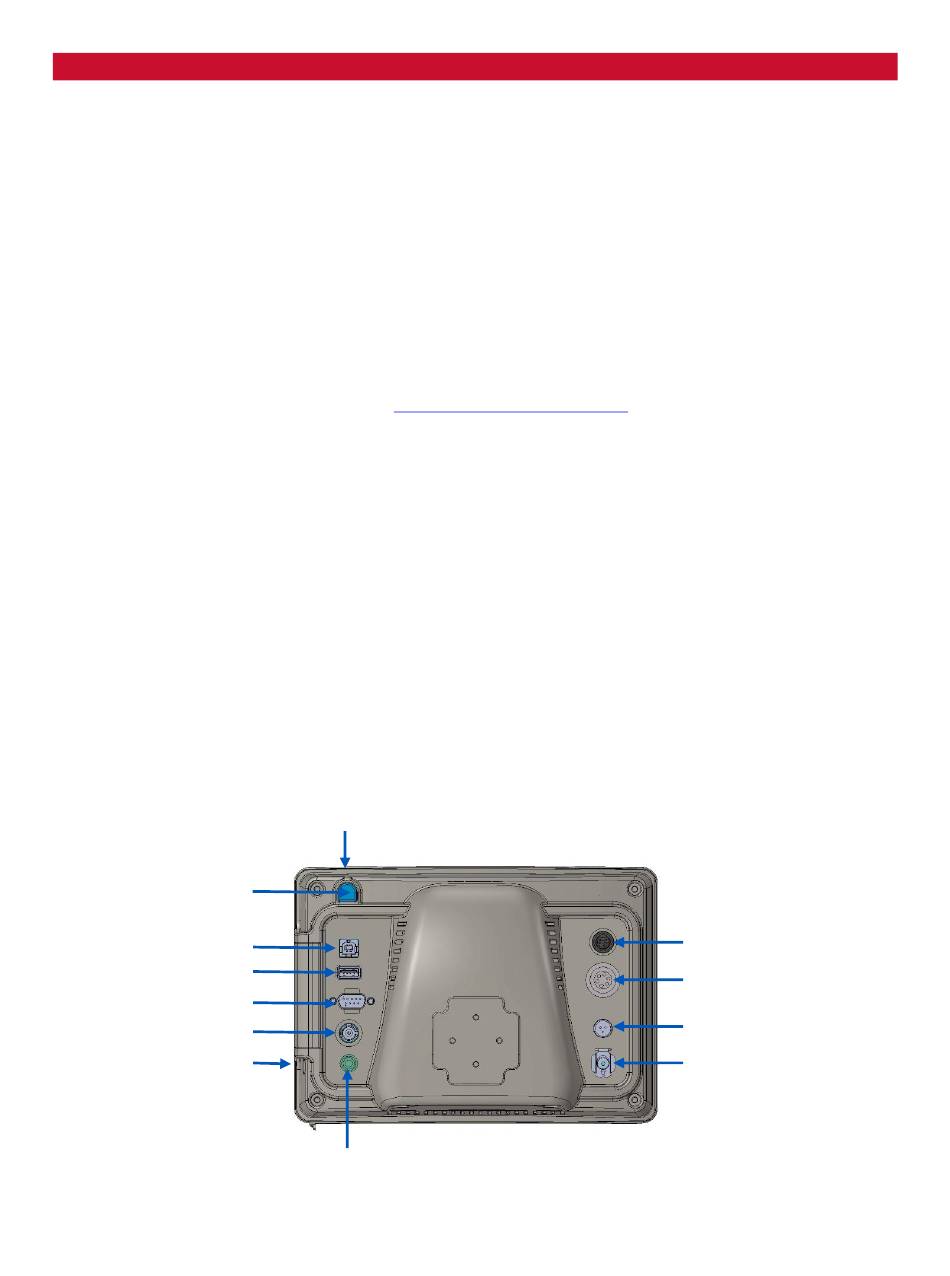

Tous les raccordements du Tango M2 se trouvent au dos du moniteur.
•
Raccordez votre système d'effort au Tango M2 à l'aide des câbles ECG externe BNC et RS-232. Vous pouvez
utiliser le câble USB à la place du câble RS-232 si votre Tango M2 a été fourni avec cette option. Veuillez vous
reporter aux remarques sur l'interface dans la E-Bibliothèque de votre Tango M2 pour voir la configuration
correcte pour relier ces deux systèmes.
•
Le câble patient et le câble ECG sont une « partie appliquée type BF protégée contre les décharges de
défibrillation » et SpO2 est une « partie appliquée type BF ».
•
Si votre Tango M2 est doté de l'option ECG interne, il y a alors un connecteur ECG. Si tel n'est pas le cas, le port
ECG sera bouché.
Mise sous tension
USB-B
USB-A
RS-232
ECG externe BNC
Casque
80-0055-01-MO-RévG 2020-05-25
LED de mise sous tension
Raccordement puissance CC
SpO
2
ECG interne
Câble patient (microphone)
Câble patient (pneumatique)
Manuel d'utilisation SunTech Tango M2 | 11
