Présentation des routeurs Cisco ISR1100-4G, ISR1100-6G et ISR1100-4GLTE
Tableau 5 : Voyants du routeur Cisco ISR1100-4G
Port
SYS
STATUS
Voyants du port Ethernet RJ-45
(0-3)
Voyants des routeurs Cisco ISR1100-6G
La figure et le tableau suivants répertorient les voyants qui se trouvent sur la façade du châssis des
routeurs Cisco ISR1100-6G.

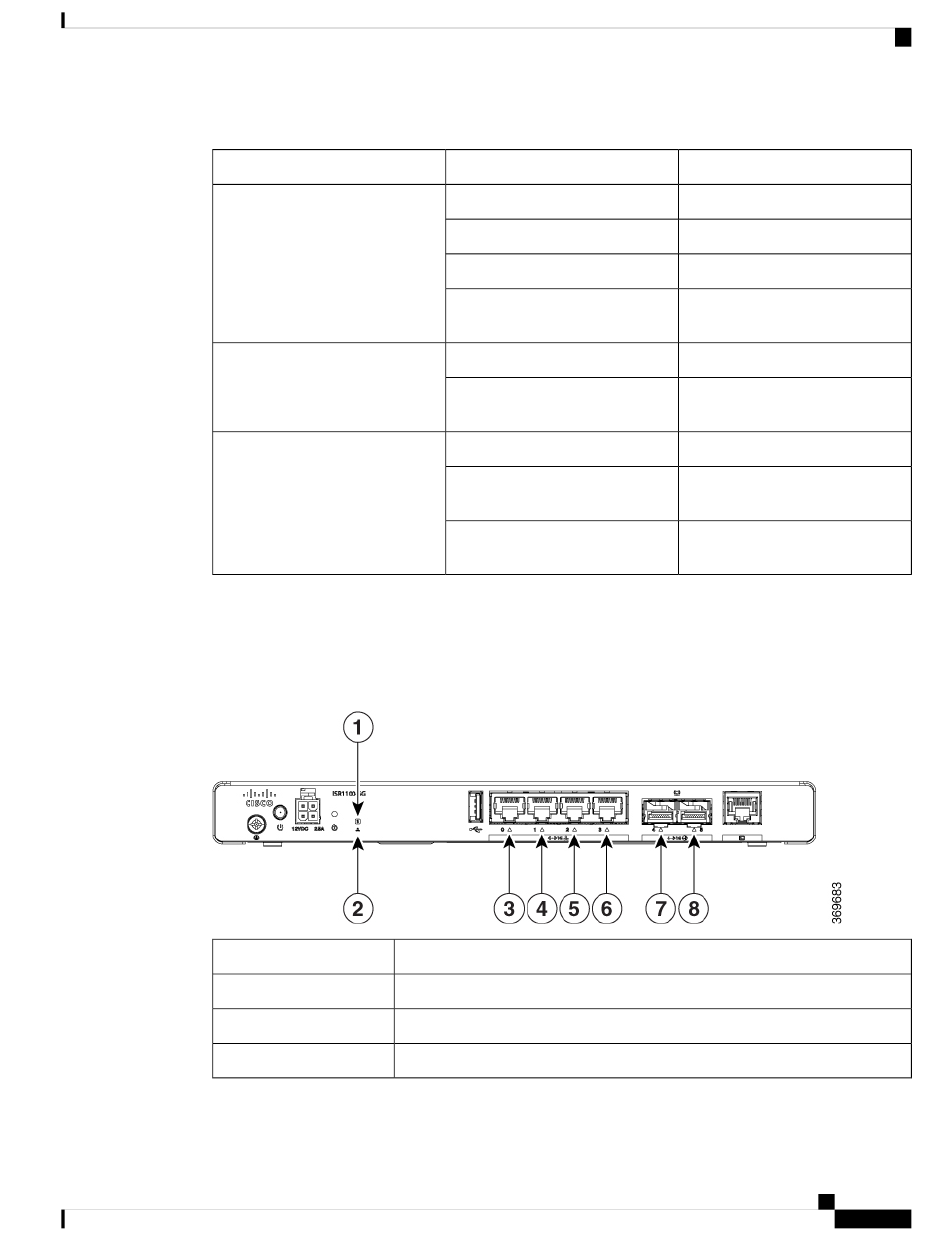

Illustration 3 : Voyants des routeurs Cisco ISR1100-6G
1
2
3, 4, 5, 6
7, 8
Guide d'installation matérielle des routeurs à services intégrés Cisco ISR 1000 (ISR1100-4G, ISR1100-6G et ISR1100-4GLTE)
Voyants des routeurs Cisco ISR1100-4G et Cisco ISR1100-6G
Couleur du voyant
Désactivé
Orange (clignotant)
Vert fixe
Orange (fixe)
Vert
Éteint
Vert fixe
Vert (clignotant)
Éteint
Voyant système
Voyant d'état STATUS
Voyant du port Ethernet RJ-45
Voyant du port Ethernet SFP
Description
Le système est éteint
Phase de démarrage
Fonctionnement normal
Système en cours
d'extinction/défaillant
La connexion OMP est active
Le système est éteint ou la
connexion OMP est désactivée
La liaison est établie
La transmission de données est en
cours
La liaison n'est pas établie ou est
désactivée
