Trous
de vis
Vis

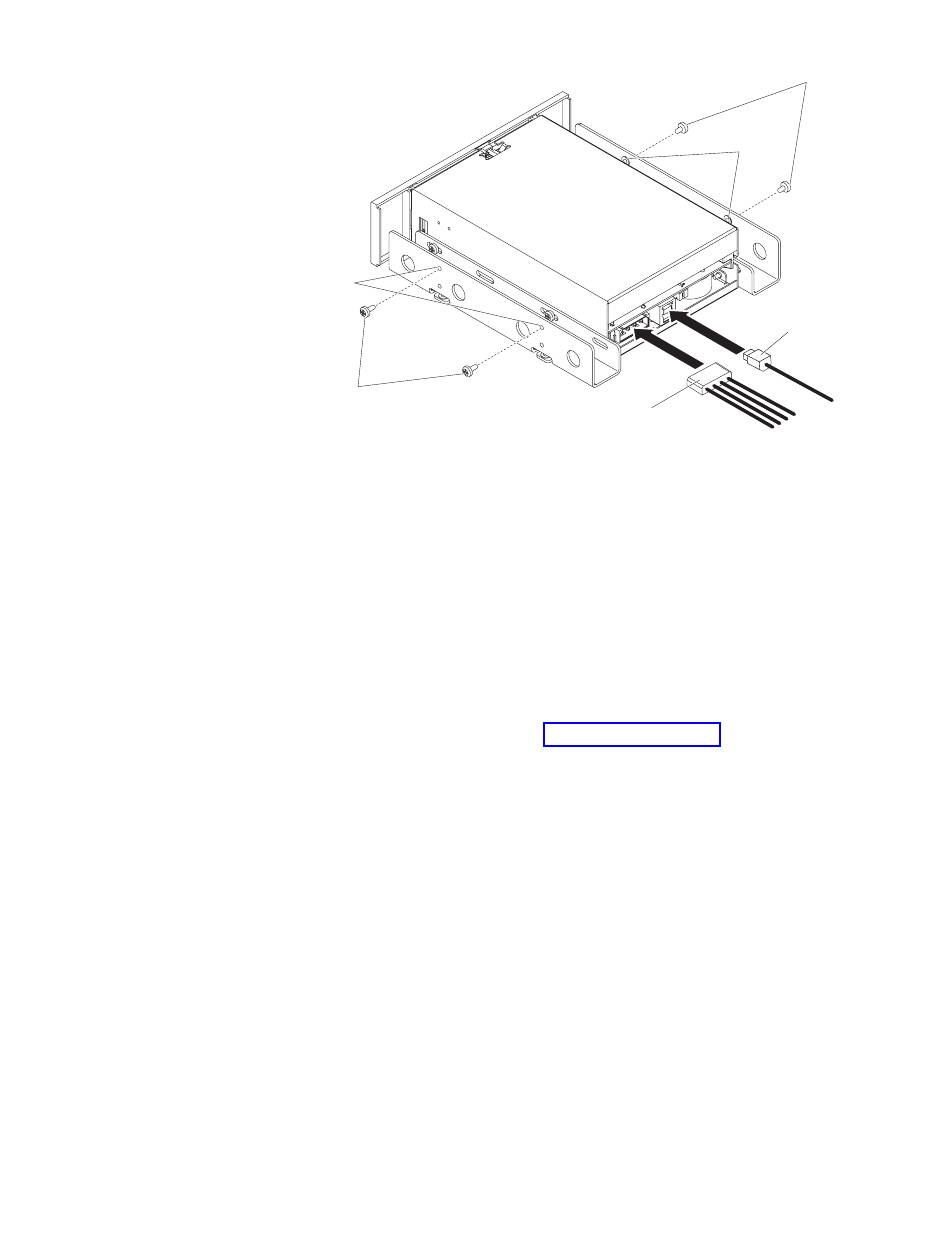

Figure 6. Recherche des connecteurs sur une station d'accueil d'unité RDX interne
Pour installer la station d'accueil d'unité RDX interne, procédez comme suit :
1. Déballez l'unité.
2. Mettez le serveur hors tension.
3. Ouvrer le carter du serveur à l'aide d'un tournevis si nécessaire.
4. Installez la station d'accueil d'unité. Glissez l'unité dans une baie d'unité
inutilisée jusqu'à ce que le panneau frontal soit au niveau de la façade du
serveur. Sécurisez la station d'accueil d'unité à l'aide des vis de fixation
fournies.
5. Connectez le cordon d'alimentation au connecteur d'alimentation.
6. Recherchez le câble USB avec un connecteur adapté au connecteur USB de la
carte mère de votre serveur (voir tableau 4, à la page 17).
7. Connectez le câble USB au connecteur USB de la station d'accueil d'unité.
8. Connectez l'autre extrémité du câble USB au connecteur USB de la carte mère.
9. Vérifiez tous les câbles de votre serveur. Assurez-vous qu'ils sont correctement
routés afin d'éviter qu'ils ne soient pincés et vérifiez qu'aucun câble ne s'est
desserré pendant l'installation.
10. Installez le carter du serveur et mettez-le sous tension.
11. Exécutez le logiciel utilitaire RDX correspondant au système d'exploitation de
votre serveur.
Remarques :
a. Si vous installez un nouveau système d'exploitation sur un serveur doté
d'une unité RDX, assurez-vous que la cartouche a bien été retirée. Cela
permet d'empêcher le système d'exploitation de prendre la cartouche RDX
pour l'unité de disque dur du serveur.
b. Installez le logiciel utilitaire RDX avant d'utiliser l'unité RDX. Si l'utilitaire
n'est pas installé, la cartouche risque de ne pas s'éjecter.
Vis
Trous
de vis
Câble
USB
Cordon
d'alimentation
