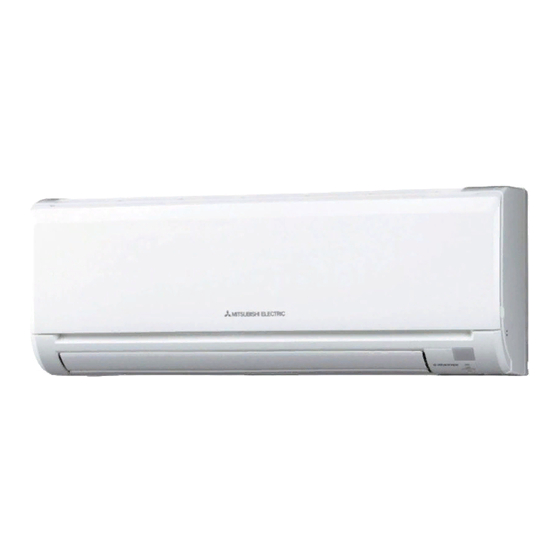

Mitsubishi Electric MSC-GE20VB Notice D'installation
Mitsubishi Electric MSC-GE20VB Notice D'installation

Mitsubishi Electric MSC-GE20VB Notice D'installation

Masquer les pouces Voir aussi pour MSC-GE20VB:

Publicité

Liens rapides

CLIMATISEURS A ELEMENTS SEPARES
NOTICE D'INSTALLATION
1. AVANT L'INSTALLATION
1-1. INSTRUCTIONS A RESPECTER A TOUT MOMENT PAR MESURE DE SECURITE
• Veuillez lire les "INSTRUCTIONS A RESPECTER A TOUT MOMENT PAR MESURE DE SECURITE" avant de procéder à l'installation du climatiseur.
• Veuillez respecter scrupuleusement les mises en garde contenues dans cette notice car elles concernent des points essentiels à la sécurité.
• Après avoir lu la présente notice, veuillez la conserver avec les INSTRUCTIONS DE FONCTIONNEMENT de l'appareil pour pouvoir la consulter ultérieurement.
N'installez jamais l'unité seul (utilisateur).
Une installation incomplète peut être à l'origine d'un incendie, d'une
électrocution, de blessures suite à la chute de l'appareil ou de fuites
d'eau. Consulter un revendeur local ou un installateur agréé.
Exécuter les travaux d'installation en toute sécurité confor-
mément aux instructions de la notice d'installation.
Une installation incomplète peut être à l'origine d'un incendie, d'une élec-
trocution, de blessures suite à la chute de l'appareil ou de fuites d'eau.
Par mesure de sécurité, installer l'appareil dans un endroit
capable de supporter son poids.
Si l'appareil est installé dans un endroit incapable de supporter son
poids, il pourrait tomber et blesser quelqu'un.
Tout travail sur le système électrique doit être exécuté par un
électricien qualifié et expérimenté conformément aux manuel
d'installation. Veiller à utiliser un circuit exclusif. Ne raccorder
aucun autre appareil électrique sur le circuit du climatiseur.
Un circuit électrique de capacité insuffisante ou une installation incor-
recte peuvent être à l'origine d'un incendie ou d'une électrocution.
Pour éviter toute détérioration, veillez à ce que les pièces et
les vis n'exercent pas de pression excessive sur les câbles.
Des fils endommagés pourraient provoquer un incendie ou une
électrocution.
Toujours couper l'alimentation principale lors de l'installation de
la carte à circuits imprimés du panneau de commande de l'unité
interne ou lors d'une intervention sur le câblage électrique.
Le non-respect de ces recommandations peut être à l'origine d'une électrocution.
Utiliser les câbles spécifiés pour raccorder en toute sécurité les
unités interne et externe et fixer les câbles solidement aux sec-
tions de raccordement des blocs de sorties de façon à ce qu'ils
n'exercent aucune pression sur les sections de raccordement.
Ne pas prolonger les fils ni utiliser de connexion intermédiaire.
Un branchement incomplet et non sécurisé peut provoquer un incendie.
Raccordez correctement l'unité à la terre.
Ne pas raccorder le câble de terre à un tuyau de gaz, une conduite
d'eau, un paratonnerre ou le câble de terre d'un téléphone. Une mise
à la terre défectueuse pourrait entraîner un risque d'électrocution.
Poser un disjoncteur de fuites à la terre selon l'endroit où le
climatiseur sera monté.
L'absence d'un disjoncteur de fuites à la terre peut entraîner des
risques d'électrocution.
1-2. CHOIX DE L'EMPLACEMENT D'INSTALLATION
UNITE INTERNE
• Emplacement favorisant la circulation de l'air.
• Emplacement favorisant la répartition de l'air dans la pièce.
• Mur solide sans vibration.
• Emplacement ne favorisant pas une exposition aux rayons
directs du soleil.
• Emplacement permettant d'effectuer facilement la vidange
de l'appareil.
• Emplacement à une distance de 1 m minimum du téléviseur
et du poste de radio. Le fonctionnement du climatiseur peut
interférer avec la réception radio ou TV. Il peut s'avérer néces-
saire de brancher un amplificateur sur l'appareil concerné.
• Emplacement aussi éloigné que possible des lampes
fluorescentes et à lumière incandescente (de façon à ce
que le climatiseur puisse capter les signaux infrarouges
envoyés par la télécommande).
• Emplacement permettant de retirer et de changer facile-
ment le filtre à air.
TELECOMMANDE
• Emplacement dont l'accès est facile et visible.
• Emplacement hors de portée des enfants.
• Choisissez un emplacement se trouvant à 1,2 m au dessus
du sol environ, assurez-vous que l'unité interne reçoit sans
problème les signaux envoyés par la télécommande à partir de
cet emplacement (un ou deux signaux sonores indiquent que la
réception est bonne). Puis, fixez le support de la télécommande
sur un pilier ou un mur et placez-y la télécommande sans fil.
1-3. FICHE TECHNIQUE
Modèle
Tension
Unité interne
Unité externe
nominale
MSC-GE20VB
MU(H)-GA20VB
MSC-GE25VB
MU(H)-GA25VB
230 V
MSC-GE35VB
MU(H)-GA35VB
*1 Raccordez à l'interrupteur d'alimentation qui présente un
espace de 3 mm minimum lorsqu'il est en position ouverte
pour interrompre la phase d'alimentation de la source.
(Lorsque l'interrupteur d'alimentation est en position fer-
mée, toutes les phases doivent être interrompues.)
*2 Utilisez des câbles conformes au modèle 60245 IEC 57.
*3 N'utilisez jamais des tuyaux dont l'épaisseur est inférieure à celle
recommandée. Leur résistance à la pression serait insuffisante.
*4 Utilisez un tuyau en cuivre ou en alliage de cuivre sans soudure.
Les noms des modèles sont
indiqués dans la section 1-3.
Lors de l'installation d'unités multiples,
consultez la notice d'installation des
unités externes multiples.
AVERTISSEMENT
Ne pas installer l'appareil dans un endroit exposé à des
fuites de gaz inflammable.
La fuite et l'accumulation de gaz autour de l'appareil peut entraîner
des risques d'explosion.
Ne pas utiliser de raccord intermédiaire ou de rallonge
pour brancher le cordon d'alimentation et ne pas brancher
plusieurs appareils à une même prise secteur.
Un mauvais contact, une isolation insuffisante, un courant trop fort,
etc. peuvent entraîner des risques d'incendie ou d'électrocution, etc.
Veiller à utiliser les pièces fournies ou spécifiées dans la
notice lors des travaux d'installation.
L'utilisation de pièces défectueuses peut être à l'origine de blessures corporelles ou
d'une fuite d'eau suite à un incendie, une électrocution, la chute de l'appareil, etc.
Au moment de brancher la fiche d'alimentation dans la prise
secteur, veiller à dépoussiérer et nettoyer la fiche et la prise en
contrôlant qu'aucun élément n'est desserré. S'assurer que la
fiche d'alimentation est enfoncée à fond dans la prise secteur.
La présence de poussière, de saleté ou d'éléments desserrés dans
la fiche d'alimentation ou la prise secteur peut être à l'origine d'une
électrocution ou d'un incendie. Contrôler la fiche d'alimentation et
remplacer les éléments desserrés éventuels.
Fixer correctement le couvercle du boîtier électrique de
l'unité interne et le panneau de service de l'unité externe.
Si le couvercle du boîtier électrique de l'unité interne et/ou le
panneau de service de l'unité externe sont mal fixés, ils risquent
de provoquer un incendie ou une électrocution en raison de la
poussière, de l'eau, etc. présentes dans le circuit.
Lors de l'installation ou du déplacement de l'appareil, veiller
à ce qu'aucune substance autre que le réfrigérant spécifié
(R410A) ne pénètre dans le circuit de réfrigération.
La présence d'une substance étrangère, comme de l'air dans le circuit, peut provoquer une
augmentation anormale de la pression et causer une explosion, voire des blessures.
Réaliser les travaux de vidange/tuyauterie conformément
aux instructions de la notice d'installation.
Si les travaux de vidange/tuyauterie ne sont pas réalisés correc-
tement, de l'eau pourrait s'écouler et endommager le mobilier qui
se trouve sous l'appareil.
Ne toucher ni à l'entrée d'air ni aux ailettes en aluminium de
l'unité externe.
Risque de blessures.
Remarque :
L'unité interne peut ne pas recevoir les signaux de la
télécommande dans une pièce dont le système d'éclairage
est à lampes fluorescentes à oscillateur intermittent.
UNITE EXTERNE
• Emplacement ne favorisant pas une exposition à des vents violents.
• Emplacement favorisant une bonne circulation d'air sans
poussière excessive.
• Emplacement ne favorisant pas une exposition à la pluie
ou aux rayons directs du soleil.
• Emplacement ne générant pas de nuisance pour le voisi-
nage (bruit de fonctionnement ou pulsation d'air chaud).
• Emplacement sur un mur ou un support rigides pour éviter toute
propagation du bruit de fonctionnement ou vibration de l'appareil.
• Emplacement qui ne risque pas d'être exposé à des fuites
de gaz combustible.
• Lorsque l'appareil est installé en hauteur, les pieds de
support doivent être fixés.
• Emplacement à 3 m minimum de l'antenne TV ou radio.
Le fonctionnement du climatiseur peut interférer avec la
réception des ondes radio ou TV dans des régions où la
réception est faible. Il peut s'avérer nécessaire de brancher
un amplificateur sur l'appareil concerné.
• Toujours installer l'appareil à l'horizontale.
• Installer le climatiseur dans un endroit à l'abri du vent et de la
neige. Dans un endroit soumis à de fortes chutes de neige,
installer un abri, un socle et/ou des écrans de protection.
Alimentation *1
Caractéristiques des câbles *2
Puissance
Cordon
électrique du
Fréquence
d'alimentation
disjoncteur
intérieur
(Intérieur/extérieur)
3 noyaux de
50 Hz
10 / 10 A
1,0 mm
*5 Veillez à ne pas écraser ou tordre le tuyau lors du cintrage.
*6 Le rayon du cintrage d'un tuyau de réfrigérant doit être de
100 mm minimum.
*7 Si la longueur du tuyau dépasse 7 m, une quantité
supplémentaire de réfrigérant (R410A) doit être ajoutée.
(Aucune quantité supplémentaire n'est nécessaire pour
une longueur de tuyau inférieure à 7 m.)
Quantité supplémentaire de réfrigérant = A × (longueur
de tuyau (m) - 7)
JG79A172H04
Tournevis Phillips
Niveau
Règle graduée
Couteau tout usage ou paire de
ciseaux
Scie-cloche de 65 mm
Clé dynamométrique
(Peut entraîner la mort, des blessures graves, etc.)
PRECAUTION
(Peut provoquer des blessures graves dans certains environnements si l'appareil n'est pas utilisé correctement.)
Taille des tuyaux
(épaisseur *3, *4)
Câble de connexion
Alimentation
de l'unité interne/
Gaz / Liquide
extérieure
externe
3 noyaux de
2 noyaux de
ø9,52 / 6,35 mm
2
2
2
1,0 mm
1,0 mm
Outils nécessaires à l'installation
Clé à ouverture fixe (ou clé simple)
Clé hexagonale de 4 mm
Outil d'évasement pour le modèle R410A
Tubulure de jauge pour le modèle R410A
Pompe à vide pour le modèle R410A
Tuyau de charge pour le modèle R410A
Coupe-tuyau avec alésoir
Ne libérez pas le réfrigérant dans l'atmosphère. En cas de
fuite de réfrigérant pendant l'installation, aérez la pièce.
Tout contact entre le réfrigérant et une flamme pourrait provoquer
l'émission de gaz toxiques.
A la fin de l'installation, aucune fuite de réfrigérant ne doit
être présente sur le circuit.
En cas de fuite de réfrigérant dans une pièce, et si le réfrigérant
entre en contact avec la partie chauffante d'un appareil de chauf-
fage à ventilation, chauffage d'appoint, poêle, etc., des substances
toxiques peuvent se dégager.
Utiliser les outils et l'équipement de tuyauterie adaptés à
l'installation.
La pression du réfrigérant R410A est 1,6 fois supérieure à celle du R22.
L'utilisation d'outils ou d'équipements inadaptés et une installation incom-
plète peuvent provoquer l'éclatement des tuyaux et blesser quelqu'un.
Pendant l'opération d'aspiration du réfrigérant, arrêter le
compresseur avant de débrancher les tuyaux de réfrigérant.
Si les tuyaux de réfrigérant sont débranchés avant l'arrêt du com-
presseur et si le robinet d'arrêt est ouvert, de l'air pourrait être aspiré
et la pression du cycle de réfrigération pourrait monter de façon
anormale. Les tuyaux pourraient éclater et blesser quelqu'un.
Pendant l'installation de l'appareil, brancher correctement
les tuyaux de réfrigérant avant de lancer le compresseur.
Si le compresseur démarre avant le branchement des tuyaux de
réfrigérant et si le robinet d'arrêt est ouvert, de l'air pourrait être as-
piré et la pression du cycle de réfrigération pourrait monter de façon
anormale. Les tuyaux pourraient éclater et blesser quelqu'un.
Fixer un écrou évasé avec une clé dynamométrique comme
indiqué dans cette notice.
Si l'écrou évasé est trop serré, il pourrait se rompre au bout de
plusieurs années et provoquer une fuite de réfrigérant.
L'installation de l'appareil doit être conforme aux normes
électriques nationales.
Ne pas installer l'unité externe à proximité de l'habitat d'ani-
maux de petite taille.
Si des animaux de petite taille pénètrent dans l'unité et entrent en
contact avec les composants électriques, ils pourraient provoquer
un dysfonctionnement, des émissions de fumée ou un incendie. Il
convient également de conseiller à l'utilisateur de nettoyer régu-
lièrement la périphérie de l'unité.
Remarque :
Il est conseillé de faire une boucle avec le tuyau le plus
près possible de l'unité externe de façon à réduire les
vibrations transmises par l'unité.
Remarque :
Si vous utilisez le climatiseur alors que la température
extérieure est basse, veillez à observer les instructions ci-
dessous.
• N'installez jamais l'unité externe dans un endroit où
le côté présentant l'entrée/la sortie d'air risque d'être
directement exposé au vent.
• Pour protéger l'unité externe du vent, installez-la de façon
à ce que l'entrée d'air soit face au mur.
• Pour éviter toute exposition au vent, il est recommandé
d'installer un écran de protection du côté de la sortie d'air
de l'unité externe.
Pour éviter tout problème de fonctionnement, évitez
d'installer le climatiseur dans les endroits suivants :
• En présence de fuites de gaz inflammable.
• En présence d'une grande quantité d'huile de machine.
• Dans les régions où l'air est très salin, comme en bord
de mer.
• En présence de gaz sulfurique, comme dans les stations
thermales.
• En présence d'équipements haute fréquence ou sans fil.
Longueur des tuyaux et différence de hauteur
Longueur maxi. des tuyaux
Différence de hauteur maxi.
Nombre de coudes maxi. *5, *6
Dosage du réfrigérant A *7
(0,8 mm)
Epaisseur de l'isolation *8, *9
*8 Matériau d'isolation : mousse plastique résistante à la
chaleur d'une densité de 0,045
*9 Utilisez toujours un matériau isolant de l'épaisseur spé-
cifiée. Une isolation trop épaisse pourrait être à l'origine
d'une installation incorrecte de l'unité interne alors qu'une
isolation trop fine pourrait provoquer des fuites.
(GE20, 25/GE35)
20/25 m
10 m
10
20 g/m
8 mm

Publicité

loading

Sommaire des Matières pour Mitsubishi Electric MSC-GE20VB

  • Page 1 Différence de hauteur maxi. 10 m intérieur externe (Intérieur/extérieur) Nombre de coudes maxi. *5, *6 MSC-GE20VB MU(H)-GA20VB 3 noyaux de 3 noyaux de 2 noyaux de ø9,52 / 6,35 mm Dosage du réfrigérant A *7 20 g/m MSC-GE25VB...
  • Page 2 1-4. SCHEMA D’INSTALLATION Cache d’ouverture murale (D) Bande de Coupez Unité Bouchez l’ouver- ACCESSOIRES fixation de l’excé- interne ture murale avec du Veuillez contrôler les pièces suivantes avant tuyau (E) dent. mastic (H). Manchon l’installation. d’ouverture Vis de <Unité interne> Fixez le tuyau au murale (C) fixation (F)
  • Page 3 2-5. MISE EN FORME DE TUYAU ET Conduit de liquide Tuyauterie gauche ou arrière gauche Conduit de gaz Remarque : TUYAU DE VIDANGE Partie à sectionner si la Veillez à fixer de nouveau le Câble de connexion Mise en forme de tuyau tuyauterie est tirée vers la de l’unité...
  • Page 4 EU regulations: • Electromagnetic Compatibility Directive 2004/108/ EC HEAD OFFICE: TOKYO BLDG., 2-7-3, MARUNOUCHI, CHIYODA-KU, TOKYO 100-8310, JAPAN AUTHORIZED REPRESENTATIVE IN EU: Pousser Abaisser MITSUBISHI ELECTRIC EUROPE B.V. HARMAN HOUSE, 1 GEORGE STREET, UXBRIDGE, MIDDLESEX UB8 1QQ, U.K. Trou carré...
