전기설비
전원 공급
최대 정격 출력
안전장치
RCD
위험
감전으로 인한 사망 위험
> 전기 부품을 설치하기 전에 전원에서 분리하십시오.
> 모든 부품의 전원이 차단되었는지 확인하십시오.
> 전원 공급 장치가 실수로 켜지지 않도록 하십시오.
39
세정 변좌 파워 서플라이 설치(옵션)
SensoWash
®
기술 정보에 따라 전력 라인을
> SensoWash
®
설치하십시오.
> 세정 변좌가 설치되어 있을 때에 전압 공급을
형성하십시오.
40

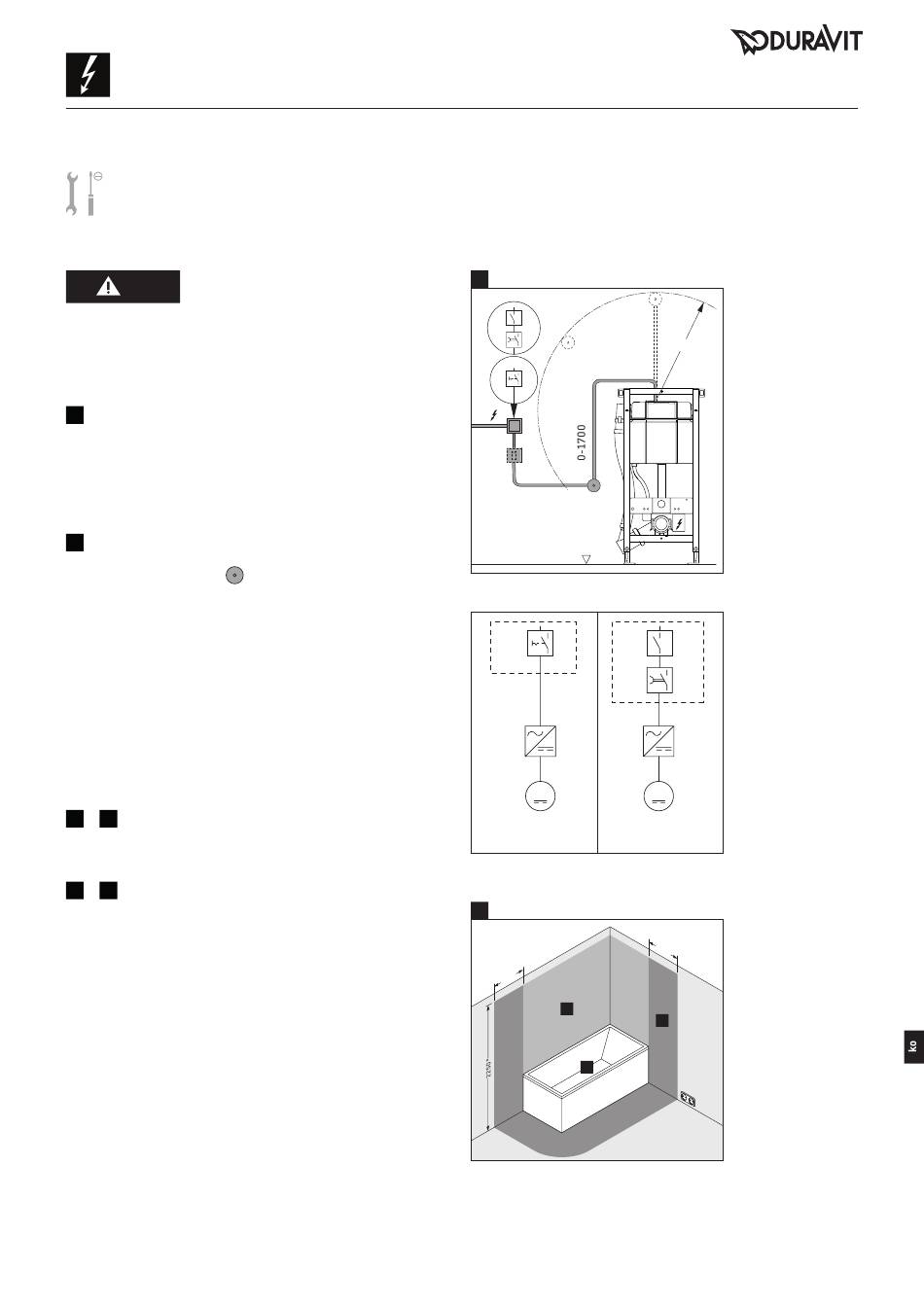

사전 설치/계획
> 구조물 소켓 배치
• 1700mm 내 (그래픽 I)
• 보호 영역 0 - 2 외부 (그래픽 II)
> 그곳에 고정 설치되는 전원 공급용 배선 케이블
설치:
• 스위치(버전 A) 또는 버튼/스위치가 있는
애프터런 릴레이(버전 B)를 중간 연결
• 별도의 안전 장치와 누전 차단기(RCD)를 회로에
연결
• 보호 영역 0 - 2(그래픽 II) 외부에서 모든 극이
분리된 메인 스위치 사전 연결
–
45 49 구조 세트 설치하기
> 구조물 소켓을 정해진 지점에 배치하십시오.
–
59 62 양변기 부품 연결하기
> 공급 라인을 변압기에 연결하십시오.
계획하기:
100-240 V, 50-60 Hz
10 W
I = 16 A
N
I ≤ 30 mA
ΔN
I
B
S1
K1
A
S1
0
회로도
A
S1 S1
K1
T1 T1
M
M1 M1
버전 A 버전 B
DIN VDE 0100-701에 따른 보호 영역
II
0
6 0
1
0
* 또는 가장 높게 설치된 샤워 헤드/물 배출구의
높이, 경우에 따라 더 높게 설치된 것.
0-1700
B
M
6 0
0
2
