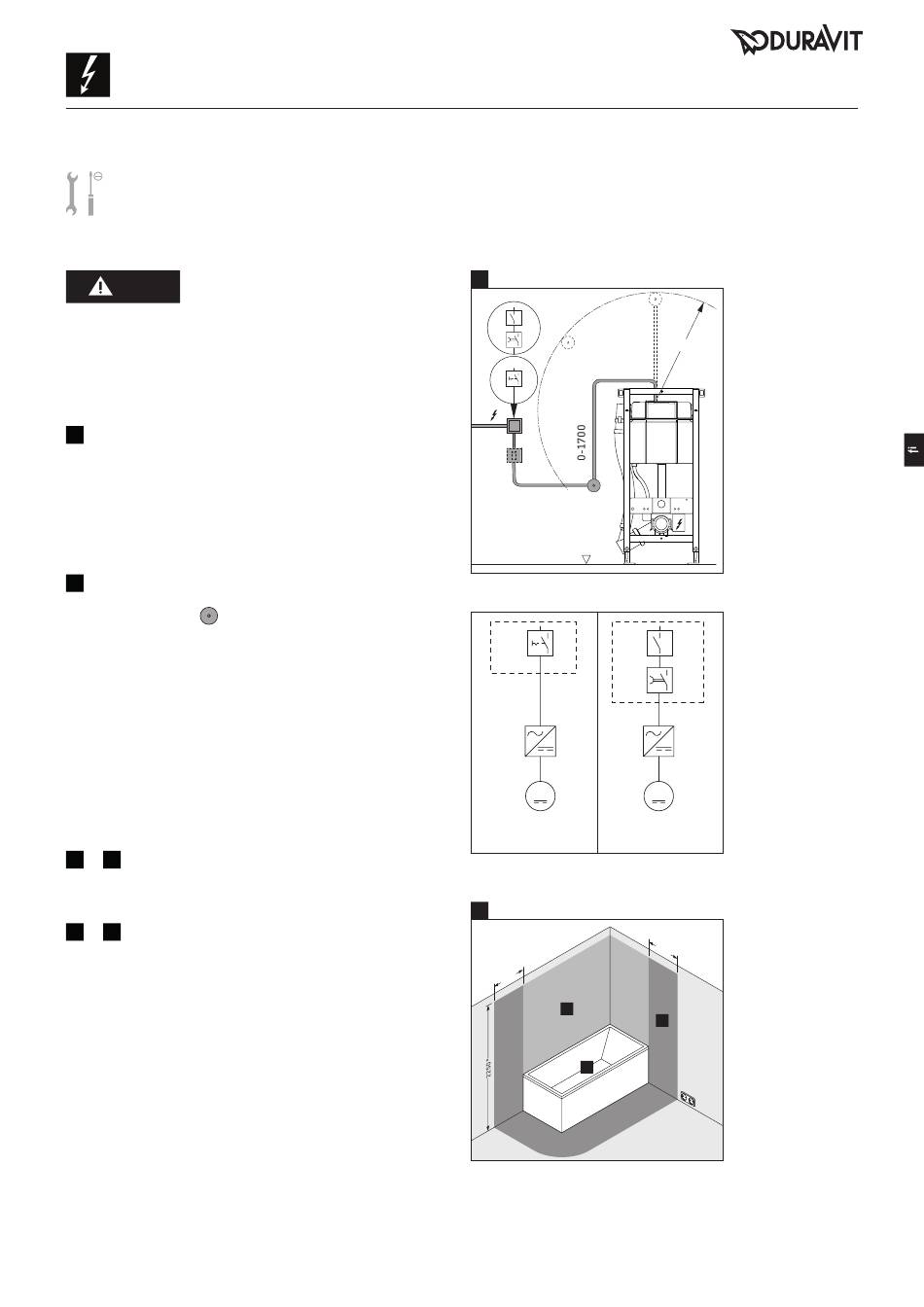

Sähköasennus
Virransyöttö
Maks. nimellisteho
Sulake
RCD
VAARA
Sähköiskusta aiheutuva hengenvaara
> Irrota sähköiset komponentit sähköverkosta ennen
asennusta.
> Tarkasta, että kaikki komponentit ovat jännitteettömiä.
> Estä virransyötön tahaton päällekytkentä.
39
Virransyötön asentaminen SensoWash
WC:tä varten (lisävaruste)
> Asenna virran tulojohto, SensoWashin
tietojen mukaisesti.
> Luo jännitesyöttö vasta sitten, kun suihku-WC
asennetaan.
40
Esiasennus/suunnittelu
> Runkorasian aiottu sijoitus:
• 1700 mm:n sisällä (kuva I)
• suojavyöhykkeiden 0–2 ulkopuolella (kuva II)
> Vedä siihen asti kiinteä tulojohto virransyöttöä
varten:
• Kytke väliin kytkin (versio A) tai painikkeella/
kytkimellä varustettu jälkirele (versio B)
• esikytke erillinen sulake ja vikavirtasuojakytkin
(RCD)
• kytke eteen kaikkinapaisesti erottava pääkytkin
suojavyöhykkeiden 0–2 ulkopuolelle (kuva II)
–
45 49
Runkosarjan asentaminen
> Sijoita runkorasia sille tarkoitettuun kohtaan.
–
59 62 WC-elementin liittäminen
> Liitä tulojohto muuntajaan.
100-240 V, 50-60 Hz
10 W
I = 16 A
N
I ≤ 30 mA
ΔN
I
B
S1
K1
A
S1
-suihku-
®
teknisten
®
Kytkentäkaaviot
S1
T1
M1
Vaihtoehto A
DIN VDE 0100-701:n mukaiset suojavyöhykkeet
II
0
6 0
* tai korkeimman kiinteästi asennetun suihkun
suuttimen / veden ulostulon korkeudelle;
korkeamman mukaan
0-1700
0
A B
S1
K1
T1
M M
M1
Vaihtoehto B
6 0
0
1
2
0
