Elektroinstalacija
Napajanje
Maks. nazivna snaga
Osigurač
RCD
OPASNOST
Smrtna opasnost zbog strujnog udara
> Prije instalacije odvojite električne komponente od
strujne mreže.
> Uvjerite se da komponente nisu pod naponom.
> Spriječite slučajno uključivanje dovoda struje.
39
Instalacija opskrbe strujom za SensoWash
(opcionalno)
> Instalirati dovod struje prema tehničkim zahtjevima
SensoWash .
®
> Proizvesti napon struje tek kad je montiran tuš WC.
40

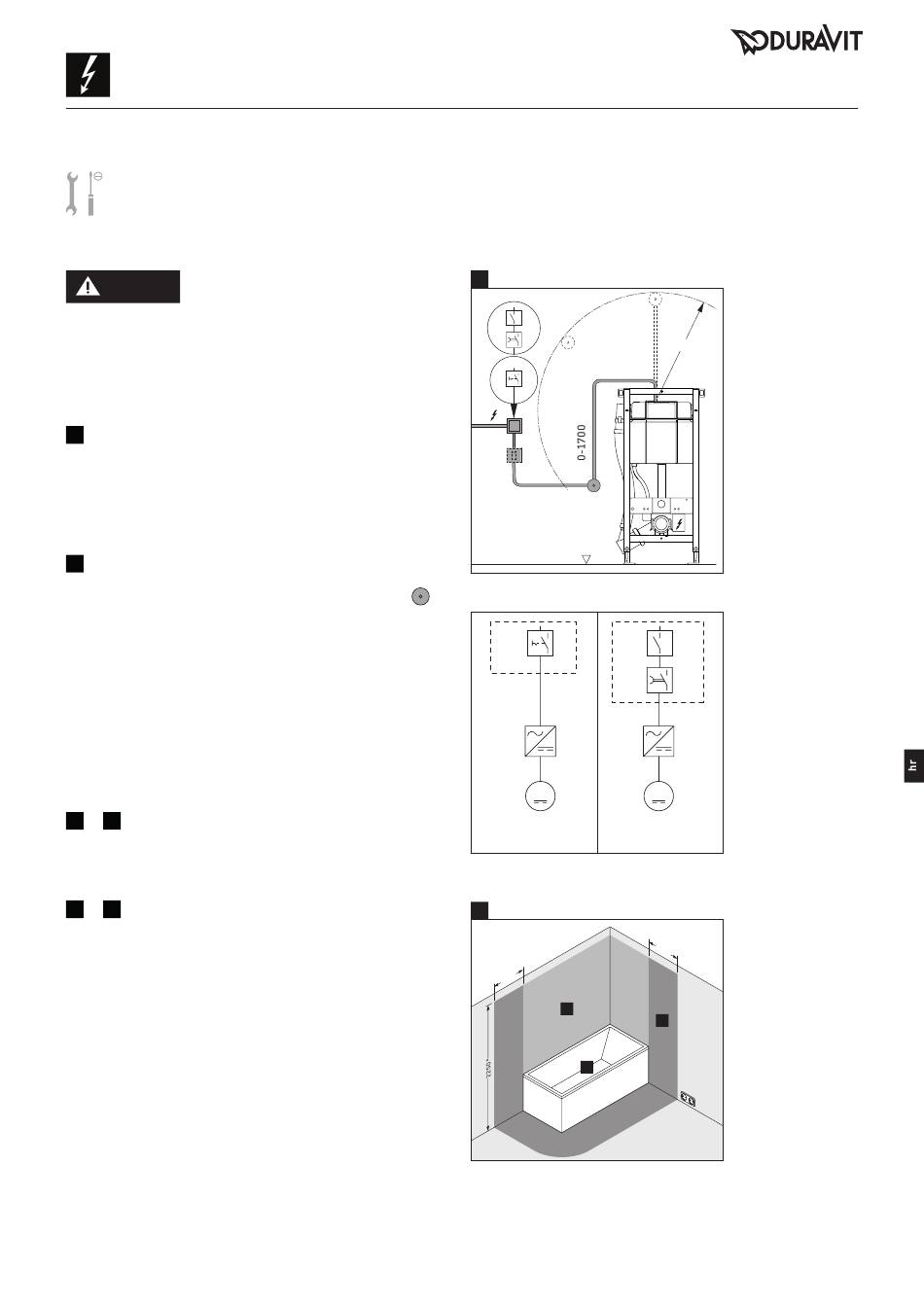

Predinstalacija/planiranje
> Odrediti mjesto za kućište za grubu ugradnju
• unutar 1700 mm (grafika I)
• izvan zaštitnih zona 0 – 2 (grafika II)
> Tamo položiti fiksni vod za opskrbu strujom:
• Sklopku (varijanta A) ili relej završne dionice
umetnuti tipkom/prekidačem (varijanta B)
• u mreži spojiti odvojeni osigurač i zaštitnu
nadstrujnu sklopku (RCD)
• prekidač koji razdvaja sve sklopke predspojiti
izvan zaštitnih zona 0 – 2 (grafika II)
–
45 49
Instalirati set za grubu ugradnju
> Kućište za grubu ugradnju staviti na
predviđeno mjesto.
–
59 62
WC element priključiti
> Priključiti dovod na transformator.
100-240 V, 50-60 Hz
10 W
I = 16 A
N
I ≤ 30 mA
ΔN
I
B
S1
K1
A
S1
tuš WC
®
Dijagrami
:
S1
T1
M
M1
Varijanta A
Zaštitne zone prema DIN VDE 0100-701
II
0
6 0
* ili najviša točka čvrsto postavljene tuš glave/
odvoda vode; ovisno, što je više
0-1700
0
A B
S1
K1
T1
M
M1
Varijanta B
6 0
0
1
2
0
