Raccordement électrique
Modbus RS485 et sortie courant 4 à 20 mA (active)
Tension d'alimentation
1 (+)
L/+
Modbus RS485 et sortie courant 4 à 20 mA (passive)
Tension d'alimentation
1 (+)
L/+
42

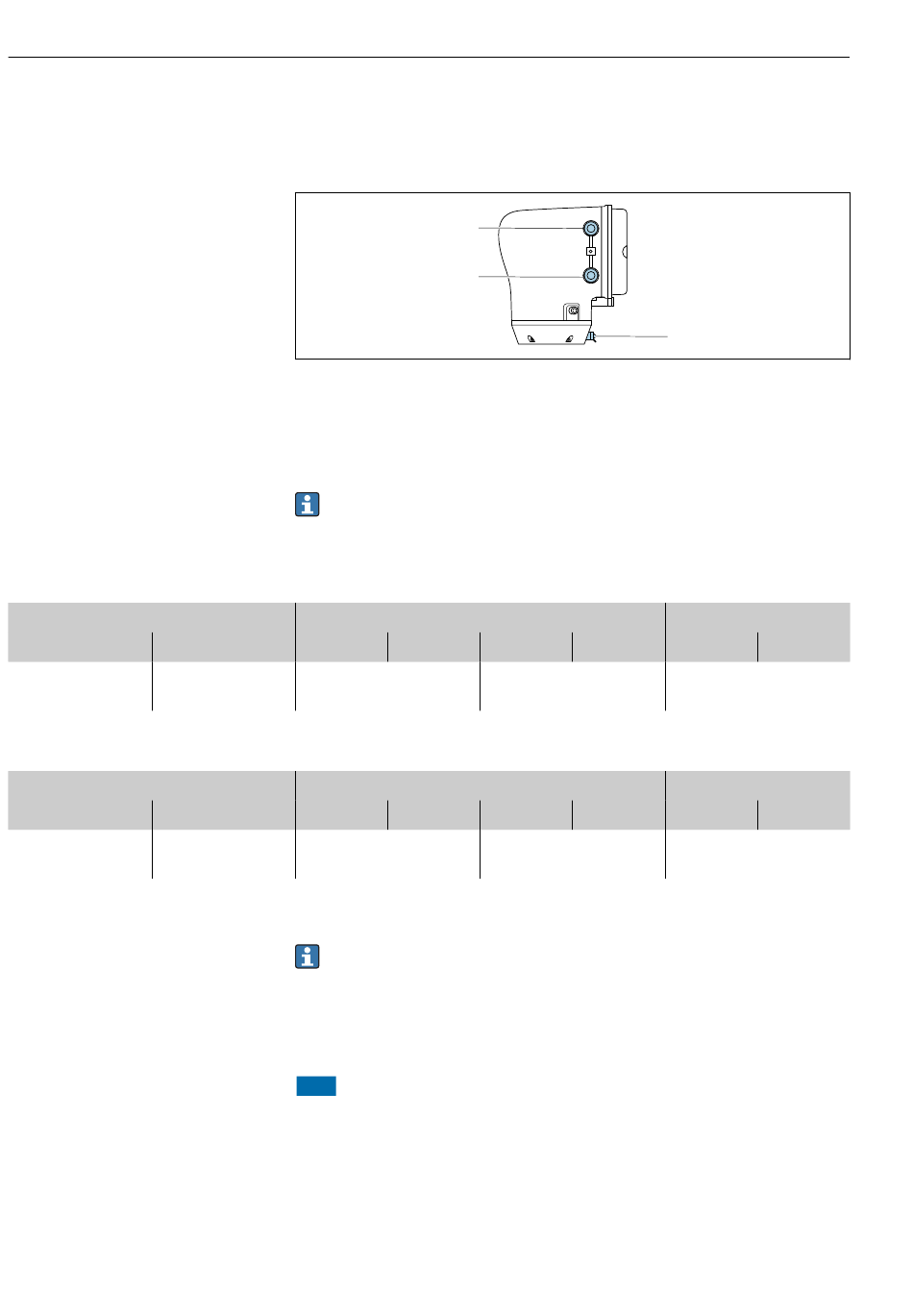

Raccordement du transmetteur

Connexions du transmetteur

1 Entrée du câble d' a limentation : tension d' a limentation
2 Entrée du câble de signal
3 Borne de terre, externe

Affectation des bornes

L' a ffectation des bornes spécifique à l' a ppareil est indiquée sur un
autocollant.
L' a ffectation des bornes est possible comme suit :
2 (–) 26 (+)
N/– Sortie courant 4 à 20 mA
(active)
2 (–) 26 (+)
N/–
Câblage du transmetteur
• Utiliser un presse-étoupe adapté pour le câble d' a limentation et le câble
de signal.
• Tenir compte des exigences s' a ppliquant au câble d' a limentation et au
câble de signal→ Exigences s' a ppliquant au câble de
raccordement,  97 .
• Utiliser des câbles blindés pour la communication numérique.
AVIS
Si le presse-étoupe n'est pas adapté, l'étanchéité du boîtier est
compromise !
Endommagement de l' a ppareil.
‣
Utiliser un presse-étoupe approprié correspondant à l' i ndice de protection de
l' a ppareil.
1
2
Sortie 1
27 (–) 24 (+)
Sortie 1
27 (–) 24 (+)
– Sortie courant 4 à 20 mA
(passive)
Proline Promag H 10 Modus RS485
3
Sortie 2
25 (–) 22 (B)
– Modbus RS485
Sortie 2
25 (–) 22 (B)
Modbus RS485
Endress+Hauser
A0045438
23 (A)
23 (A)
