Proline Promag H 10 Modus RS485
max. 8°
v m/s
[
]
8
7
6
5
4
3
2
1
0.5
0.6
0.7
0.8
Endress+Hauser
Adaptateurs

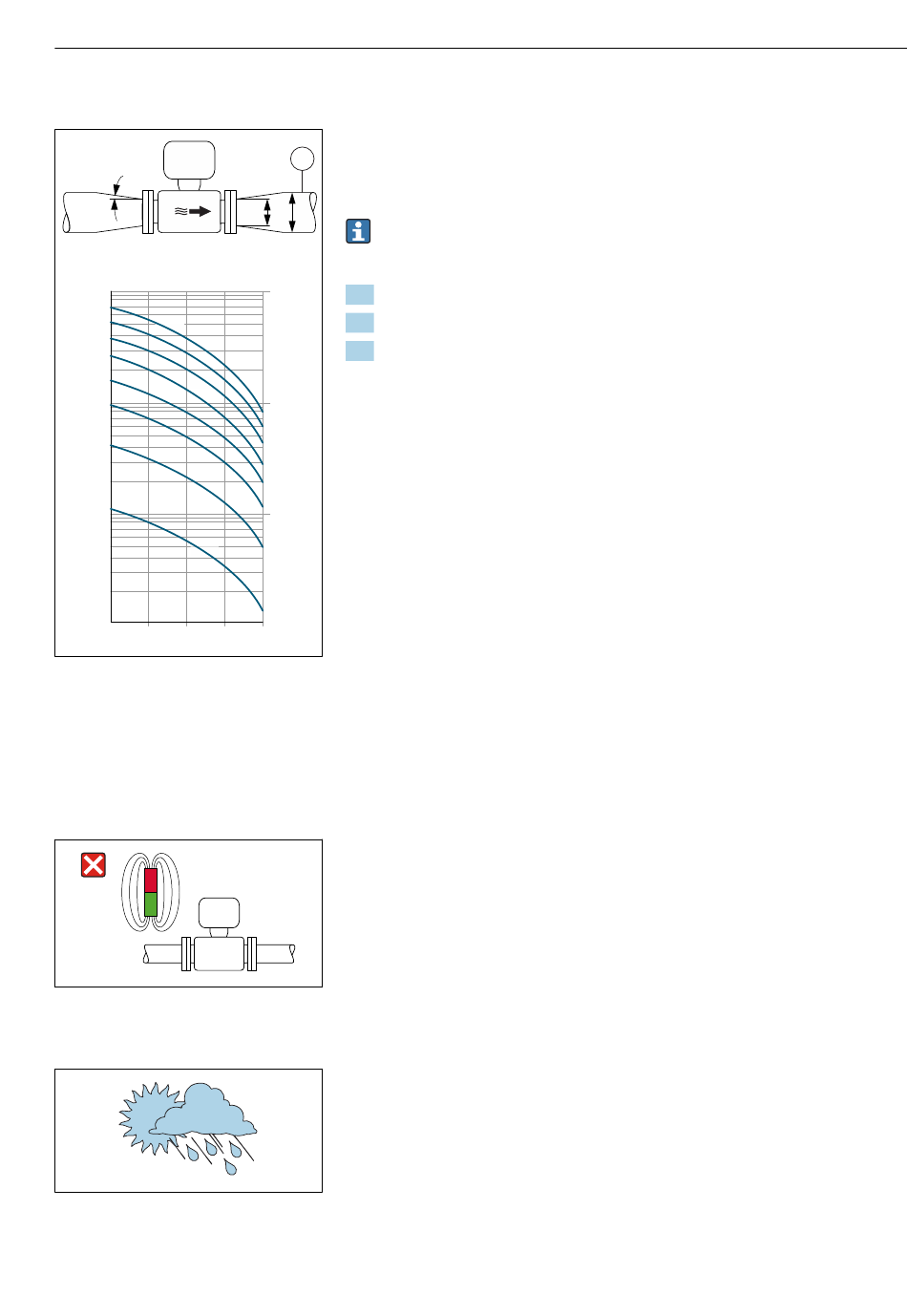

Le capteur peut être monté également dans une conduite de diamètre supérieur
à l' a ide d' a daptateurs appropriés (adaptateurs double bride). Le débit plus élevé
v
ainsi obtenu améliore la précision de mesure avec les produits qui s' é coulent très
lentement.
d
D
Le nomogramme représenté permet d' é tablir la perte de charge générée
par les convergents et divergents. Il est valable uniquement pour les
liquides ayant une viscosité semblable à celle de l' e au.
[mbar]
1. Déterminer le rapport de diamètres d/D.
100
2. Déterminer la vitesse d' é coulement après la réduction.
3. Utiliser le digramme pour déterminer la perte de charge en fonction de la
vitesse d' é coulement v et du rapport d/D.
10
1
d / D
0.9
A0041086
Joints
Tenir compte de ce qui suit lors du montage des joints :
Pour les brides en plastique : des joints sont toujours nécessaires.
Magnétisme et électricité statique
Ne pas monter l' a ppareil à proximité de champs magnétiques, p. ex. moteurs,
pompes ou transformateurs.
A0042152
Utilisation à l'extérieur
• Éviter l' e xposition à l' e nsoleillement direct.
• Monter à un emplacement protégé de l' e nsoleillement.
• Éviter les fortes intempéries.
• Utiliser un capot de protection climatique → Transmetteur, 148.
A0023989
Montage
29
