1.
Récepteur «Diversity» NE 100 S
1.1

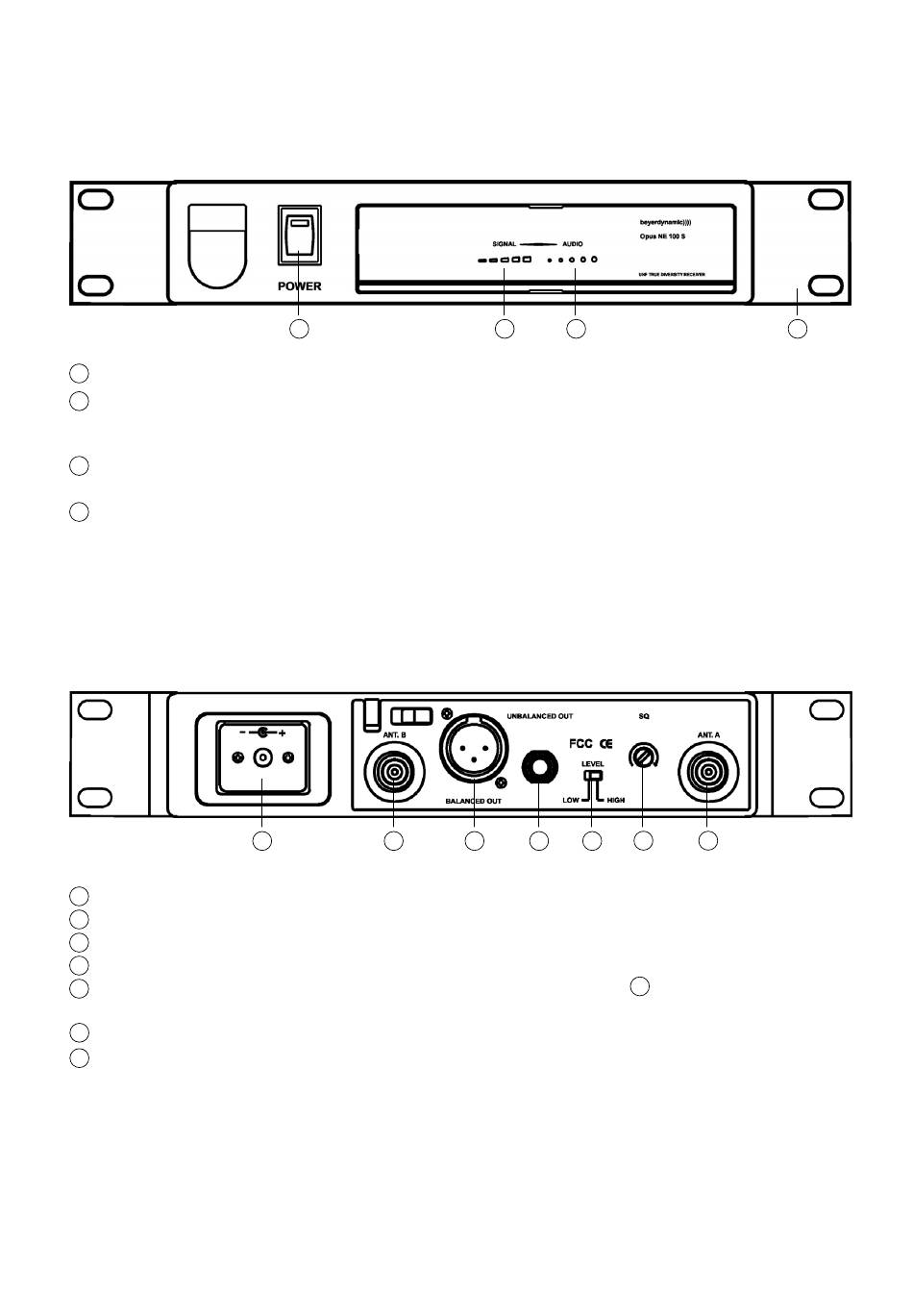

Eléments de réglage et de contrôle
Face avant
Interrupteur de mise en marche/arrêt avec témoin lumineux de fonctionnement.
1
Affichage niveau de signaux HF. Dès que le microphone est allumé, des LEDs s'allument
2
en vert, affichant le signal HF. Plus le signal HF est fort, plus le nombre de LEDs allumées
est élevé.
Affichage niveau de signaux NF. Dès qu'un signal NF est émis, ces LEDs s'allument. Plus le
3
signal NF est fort, plus le nombre de LEDs allumées est élevé.
Equerre de fixation 19" (accessoire en option)
4
Face arrière
Connecteur DC pour bloc d'alimentation enfichable.
5
Entrée d'antenne B. Prise TNC.
6
Sortie BF, XLR tripolaire, signal de sortie symétrique
7
Sortie NF, jack 6,35 mm, asymétrique
8
Interrupteur niveau «Low/High» pour sortie NF asymétrique
9
«Low» pour niveau microphone, «High» pour niveau Line-Out
Régulateur «squelch» réducteur de parasites lorsque le microphone est éteint.
10
Entrée d'antenne A. Prise TNC.
11
42
1
5
6
2
3
10
7
8
9
8
4
11
.
