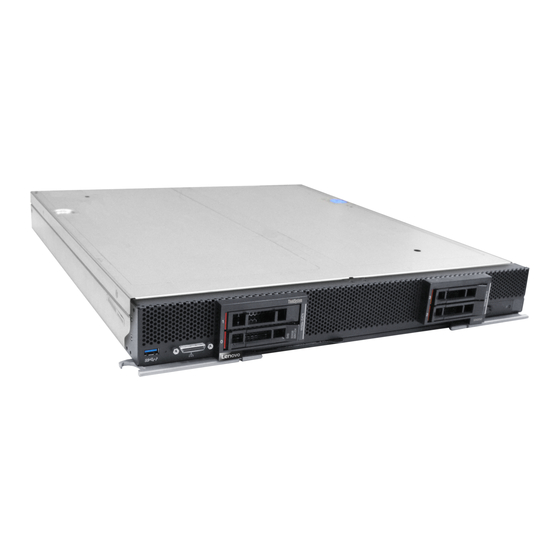

- Page 1 Nœud de traitement ThinkSystem SN850 Guide de configuration Type de machine : 7X15...
- Page 2 Avant d'utiliser le présent document et le produit associé, prenez connaissance des consignes et instructions de sécurité disponibles à l'adresse : http://thinksystem.lenovofiles.com/help/topic/safety_documentation/pdf_files.html En outre, assurez-vous que vous avez pris connaissance des conditions générales de la garantie Lenovo associée à votre serveur, disponibles à l'adresse : http://datacentersupport.lenovo.com/warrantylookup Troisième édition (Septembre 2017)
-
Page 3: Table Des Matières
Chapitre 4. Configuration système . . 69 Présentation de la carte mère ..Définition de la connexion réseau pour Lenovo Connecteurs de la carte mère .. - Page 4 Nœud de traitement ThinkSystem SN850 Guide de configuration...
-
Page 5: Sécurité
Vor der Installation dieses Produkts die Sicherheitshinweise lesen. Prima di installare questo prodotto, leggere le Informazioni sulla Sicurezza. Les sikkerhetsinformasjonen (Safety Information) før du installerer dette produktet. Antes de instalar este produto, leia as Informações sobre Segurança. © Copyright Lenovo 2017... -
Page 6: Liste De Contrôle D'inspection De Sécurité
Cliquez sur l'onglet Alimentation pour afficher toutes les cordons d'alimentation. • Vérifiez que la couche isolante n'est pas effilochée, ni déchirée. 3. Vérifiez l'absence de modifications non agréées par Lenovo. Etudiez avec soin le niveau de sécurité des modifications non agréées par Lenovo. - Page 7 5. Vérifiez que les câbles ne sont pas usés, effilochés ou pincés. 6. Vérifiez que les fixations du carter du bloc d'alimentation électrique (vis ou rivets) sont présentes et en parfait état. © Copyright Lenovo 2017...
- Page 8 Nœud de traitement ThinkSystem SN850 Guide de configuration...
-
Page 9: Chapitre 1. Introduction
à vous aider à résoudre des problèmes pouvant survenir dans votre ThinkSystem SN850. Il décrit également les outils de diagnostic livrés avec le nœud de traitement, les codes d'erreur et les solutions correspondantes, ainsi que différentes instructions expliquant comment remplacer les composants défectueux. -
Page 10: Étiquettes D'informations Client
L'étiquette de service système située sur le carter du nœud de traitement fournit un code QR qui permet un accès mobile aux informations de maintenance. Vous pouvez scanner le code QR via un lecteur de code QR Nœud de traitement ThinkSystem SN850 Guide de configuration... -
Page 11: Contenu De L'emballage Du Nœud De Traitement
Web d'information de maintenance Lenovo. Ce site fournit des informations supplémentaires sur les vidéos de remplacement et d'installation de composants et du support pour les codes d'erreur du serveur. -
Page 12: Régulateur D'alimentation
Response. Vous pouvez scanner ce code via un lecteur de code QR ou le scanner avec un périphérique mobile afin d'accéder rapidement au site Web d'informations de maintenance Lenovo. Ce site fournit des informations supplémentaires sur les vidéos de remplacement et d'installation de composants et du support pour les codes d'erreur du serveur. - Page 13 – Lenovo XClarity Administrator est un dispositif virtuel que vous pouvez utiliser pour gérer le châssis Flex System dans un environnement sécurisé. Lenovo XClarity Administrator fournit une interface centrale destinée à l'exécution des fonctions ci-après pour tous les nœuds finaux gérés : –...
-
Page 14: Spécifications
• Interface de gestion SOL (Serial over LAN) • Fonction Wake on LAN (WOL) Configuration minimale pour le • Deux processeurs dans les connecteurs de processeur 1 et 2 débogage • Un module de mémoire DIMM dans l'emplacement 5 Nœud de traitement ThinkSystem SN850 Guide de configuration... - Page 15 Failure Analysis) • Unité Sécurité Totalement compatible avec NIST 800-131A. Le mode de cryptographie de sécurité défini par l'unité de gestion (module CMM et Lenovo XClarity Administrator) détermine le mode de sécurité avec lequel le nœud de traitement s'exécute. Chapitre 1...
- Page 16 Spécification Description Environnement Le nœud de traitement ThinkSystem SN850 est conforme aux spécifications de la classe A2 ASHRAE. Selon la configuration du matériel informatique, certains modèles sont conformes aux caractéristiques des classes A3 de la norme ASHRAE. Les performances du système peuvent être affectées lorsque la température de fonctionnement ne respecte pas la spécification ASHRAE A2 ou en...
-
Page 17: Options De Gestion
ThinkSystem. Le CMM 2 fournit des fonctions de gestion des systèmes pour tous les composants d'un châssis Lenovo Flex System Enterprise Chassis. Il contrôle un port série pour la connexion à une console locale ou à un réseau de gestion série et prend en charge des débits de données de 10/100 Mbit/s et 1 Gbit/ s avec négociation automatique. - Page 18 1. Lenovo XClarity Essentials comprend Lenovo XClarity Essentials OneCLI, Lenovo XClarity Essentials Bootable Media Creator et Lenovo XClarity Essentials UpdateXpress. 2. La plupart des options peuvent être mises à jour via les outils Lenovo. Cependant, certaines options, telles que le microprogramme GPU ou le microprogramme Omni-Path nécessitent l'utilisation d'outils de fournisseur.
- Page 19 Lenovo XClarity Administrator et sur les nœuds finaux gérés. Vous pouvez choisir d'envoyer les fichiers de diagnostic au support Lenovo à l'aide de la fonction d'appel vers Lenovo ou à un autre prestataire de services via SFTP. Vous pouvez également collecter les fichiers de diagnostic manuellement, ouvrir un enregistrement de problème, et envoyer les fichiers de diagnostic au centre du...
- Page 20 également afficher les événements POST et le journal des événements système. • Mise à jour du microprogramme. Cette fonction permet de mettre à jour le microprogramme de Lenovo XClarity Controller, de l'Unified Extensible Firmware Interface (UEFI), de Lenovo XClarity Provisioning Manager et des pilotes de périphériques du système d'exploitation.
- Page 21 Lenovo XClarity Essentials Lenovo XClarity Essentials (LXCE) est un ensemble d'utilitaires de gestion de serveur qui fournit une méthode moins complexe pour permettre aux clients de gérer les serveurs Lenovo ThinkSystem, System x et ThinkServer plus efficacement et à moindre coût.
- Page 22 Lenovo XClarity Controller Lenovo XClarity Controller est le processeur de gestion du serveur. Il s'agit de la troisième génération de processeur de maintenance IMM (Integrated Management Module) qui regroupe la fonctionnalité de processeur de maintenance, ainsi que les fonctionnalité de contrôleur Super I/O, de contrôleur vidéo et de présence à...
- Page 23 Lenovo Business Vantage Lenovo Business Vantage est une suite de logiciels de sécurité conçus pour fonctionner avec l'adaptateur TCM (Trusted Cryptographic Module) pour une sécurité renforcée, assurer la protection des données utilisateur et pour effacer toutes les données confidentielles d'une unité de disque dur.
- Page 24 Nœud de traitement ThinkSystem SN850 Guide de configuration...
-
Page 25: Chapitre 2. Composants Du Nœud De Traitement
• Lorsque ce voyant clignote, cela indique que l'unité est en train de lire ou d'écrire des données. • Pour tous les types d'unité, ce voyant est fixe lorsque l'unité est mise sous tension mais n'est pas active. © Copyright Lenovo 2017... - Page 26 Une fois le nœud de traitement retiré du châssis, maintenez ce bouton enfoncé pour activer les voyants de la carte mère et les diagnostics light path. Pour plus d'informations, consultez le ThinkSystem SN850 Guide de maintenance Observation des voyants de diagnostics light path.
- Page 27 Lorsque ce voyant est allumé, le voyant d'identification du châssis Flex System est également allumé. Le voyant d'identification peut être allumé et éteint via la commande led du module CMM, l'interface Web CMM et l'application Lenovo XClarity Administrator (si elle est installée). • Il existe quatre états du voyant d'identification : Tableau 5.
-
Page 28: Diagnostics Light Path
Bouton de gestion USB Appuyez sur le bouton et maintenez-le enfoncé pendant 3 secondes pour basculer le port USB 3.0 entre le mode par défaut et Lenovo XClarity Controller le mode de gestion. Remarques : • Il est recommandé de raccorder un périphérique USB à la fois à l'avant d'un nœud de traitement dans chaque châssis Lenovo Flex System. -
Page 29: Câble Kvm
Figure 5. Voyants sur le panneau de diagnostics light path Pour plus d'informations sur l'allumage des voyants, consultez le ThinkSystem SN850Guide de maintenance Observation des voyants de diagnostics light path. Des informations supplémentaires sur les conditions d'erreur figurent dans le journal des événements du module CMM. -
Page 30: Présentation De La Carte Mère
La figure ci-après présente les composants de la carte mère, notamment les connecteurs correspondant aux dispositifs en option installables par l'utilisateur, sur le nœud de traitement. Nœud de traitement ThinkSystem SN850 Guide de configuration... -
Page 31: Commutateurs De La Carte Mère
Figure 7. Connecteurs de la carte mère Tableau 8. Connecteurs de la carte mère Emplacement DIMM 25 – 30 Connecteur de processeur 2 Emplacement DIMM 19 – 24 Connecteur de processeur 3 Emplacement DIMM 1 – 6 Connecteur de processeur 4 Emplacement DIMM 43 –... -
Page 32: Important
• Tous les cavaliers de la carte mère sont réservés et doivent être supprimés. • Tous les commutateurs doivent être en position OFF. • Le tableau suivant décrit les fonctions des commutateurs sur le bloc de commutateurs SW5. Nœud de traitement ThinkSystem SN850 Guide de configuration... -
Page 33: Liste Des Pièces
Pour plus d'informations sur la commande de pièces affichées dans la Figure 9 « Composants du nœud de traitement » à la page 26 : https://datacentersupport.lenovo.com/products/servers/thinksystem/sn850/7x15/parts Remarque : Selon le modèle, il est possible que votre nœud de traitement diffère légèrement de l'illustration. - Page 34 • Unité remplaçable par l'utilisateur de niveau 2 : vous pouvez installer une CRU de niveau 2 vous-même ou demander à Lenovo de l'installer, sans frais supplémentaire, selon le type de service prévu par la garantie de votre nœud de traitement.
- Page 35 Unit) bles et structurelles Pour plus d'informations sur la commande de pièces affichées dans la Figure 9 « Composants du nœud de traitement » à la page 26 : https://datacentersupport.lenovo.com/products/servers/thinksystem/sn850/7x15/parts Carter de nœud de traitement √ Grille d'aération √ Adaptateur d'extension d'E-S √...
- Page 36 Nœud de traitement ThinkSystem SN850 Guide de configuration...
-
Page 37: Chapitre 3. Configuration Matérielle Du Nœud De Traitement
Connectez le Lenovo XClarity Controller au réseau de gestion. Pour plus d'informations, voir « Définition de la connexion réseau pour Lenovo XClarity Controller » à la page 69. b. Mettez à jour le microprogramme du nœud de traitement, si nécessaire. Pour plus d'informations, voir «... -
Page 38: Conseils D'installation
• Les modules Chassis Management Module de deuxième génération (CMM2 ; 00FJ669) doivent être au niveau de microprogramme 1.6.1 ou version supérieure pour prendre en charge le nœud de traitement ThinkSystem SN850. Cela s'applique aux deux CMM installés dans le châssis. Conseils d'installation Ces conseils vous permettent d'installer des composants sur votre serveur. -
Page 39: Remarques Sur La Fiabilité Du Système
– Effectuez des mouvements lents. N'avancez et ne tournez jamais brusquement lorsque vous portez un objet lourd. – Pour éviter de solliciter les muscles de votre dos, soulevez l'objet en le portant ou en le poussant avec les muscles de vos jambes. •... -
Page 40: Intervention À L'intérieur D'un Nœud De Traitement Sous Tension
• Le dispositif étant toujours dans son emballage antistatique, mettez-le en contact avec une zone métallique non peinte de la partie externe du nœud de traitement pendant au moins deux secondes. Cette opération élimine l'électricité statique de l'emballage et de votre corps. Nœud de traitement ThinkSystem SN850 Guide de configuration... -
Page 41: Installation Des Options Matérielles Du Nœud De Traitement
Accédez à pour télécharger les mises à jour de microprogramme ThinkSystem SN850 Pilotes et logiciels correspondant à votre nœud de traitement. • Une bonne pratique consiste à vérifier que le nœud de traitement fonctionne correctement avant d'installer un composant en option. -
Page 42: Retrait De La Grille D'aération
Retrait de la grille d'aération Utilisez ces informations pour la grille d'aération. Pour éviter tout danger, lisez et respectez scrupuleusement les informations de sécurité suivantes. S012 ATTENTION : Surface chaude à proximité. Nœud de traitement ThinkSystem SN850 Guide de configuration... -
Page 43: Installation D'un Fond De Panier D'unité 2,5 Pouces
Avant de retirer la grille d'aération : 1. Lisez « Conseils d'installation » à la page 30 pour vous assurer que vous travaillez en toute sécurité. 2. Placez délicatement le nœud de traitement sur une surface plane antistatique (en orientant le panneau frontal du nœud de traitement vers vous). - Page 44 Vérifiez que vous avez aligné les connecteurs du fond de panier et de la carte mère en insérant le fond de panier dans le boîtier de stockage. Etape 2. Insérez les unités remplaçables à chaud et les obturateurs de baie d'unité. Nœud de traitement ThinkSystem SN850 Guide de configuration...
-
Page 45: Installation D'une Unité Remplaçable À Chaud 2,5 Pouces
Après avoir installé le fond de panier d'unité, effectuez les opérations ci-après : • Installez toute unité de stockage et tout obturateur de baie d'unité qui a été retiré (voir « Installation d'une unité remplaçable à chaud 2,5 pouces » à la page 37). Remarque : Installez les unités de stockage dans les baies dont elles ont été... -
Page 46: Installation D'une Barrette Dimm
Avant d'installer une barrette DIMM, assurez-vous de comprendre l'ordre d'installation requis selon que vous mettez en place une mise en miroir mémoire, une mise en réserve mémoire par rang ou un mode mémoire indépendant. Voir Nœud de traitement ThinkSystem SN850 Référence de peuplement de la mémoire pour l'ordre d'installation requis. - Page 47 Pour installer une unité DIMM, procédez comme suit : Attention : Les modules de mémoire sont sensibles aux décharges d'électricité statique et ils doivent être manipulés avec précaution. Outre les instructions standard pour « Manipulation des dispositifs sensibles à l'électricité statique » à la page 32 : •...
- Page 48 Etape 6. Appuyez sur la barrette DIMM pour l'insérer dans le connecteur. Les pattes de retenue viennent se refermer sur la barrette DIMM pour la verrouiller dans le connecteur. Nœud de traitement ThinkSystem SN850 Guide de configuration...
-
Page 49: Configuration Du Dc Persistent Memory Module (Dcpmm)
• Les DCPMM doivent tous avoir le même numéro de référence. • Tous les modules DRAM DIMM installés doivent être du même type, rang et capacité, avec une capacité minimale de 16 Go. Il est recommandé d’utiliser des barrettes Lenovo DRAM DIMM avec le même numéro de référence. -
Page 50: Installation D'un Adaptateur D'extension D'e-S
1 To de capacité de mémoire par processeur Installation d'un adaptateur d'extension d'E-S Les informations de cette rubrique vous indiquent comment installer un adaptateur d'extension d'E-S en option. Avant d'installer un adaptateur d'extension d'E-S, procédez comme suit : Nœud de traitement ThinkSystem SN850 Guide de configuration... - Page 51 1. Lisez « Conseils d'installation » à la page 30 pour vous assurer que vous travaillez en toute sécurité. 2. Placez délicatement le nœud de traitement sur une surface plane antistatique (en orientant le panneau frontal du nœud de traitement vers vous). 3.
- Page 52 Pour installer un adaptateur d'extension d'E-S, procédez comme suit : Visionnez la procédure. Une vidéo du processus est disponible : • Youtube : https://www.youtube.com/playlist?list=PLYV5R7hVcs-DtV8A4UWy7d3AoFKjCvas3 • Youku : http://list.youku.com/albumlist/show/id_50481024 Figure 18. Installation d'un adaptateur d'extension d'E-S Nœud de traitement ThinkSystem SN850 Guide de configuration...
-
Page 53: Installation D'une Unité M.2
Tableau 14. Adaptateur d'extension d'E-S et composants associés Adaptateur d'extension d'E-S Capot d'extension Pattes de retenue Etape 1. Repérez les connecteurs d'extension d'E-S (voir « Connecteurs de la carte mère » à la page 22 pour plus de détails). Etape 2. Retirez le capot d'extension du connecteur, le cas échéant. Etape 3. - Page 54 Attention : Lorsque vous faites glisser le clip vers l'avant, veillez à ce que les deux pointes du clip pénètrent dans les petits orifices du fond de panier M.2. Quand elles entrent dans les orifices, vous entendez un léger « clic ». Nœud de traitement ThinkSystem SN850 Guide de configuration...
-
Page 55: Ajustement De La Position Du Dispositif De Retenue Sur Le Fond De Panier
Figure 21. Installation d'une unité M.2 Après avoir installé l'unité M.2 dans le fond de panier M.2, effectuez les opérations ci-après. 1. Installez le fond de panier M.2 (voir « Installation du fond de panier M.2 » à la page 48). Ajustement de la position du dispositif de retenue sur le fond de panier M.2 Les informations ci-après vous indiquent comment ajuster la position du crochet de retenue sur le fond de panier M.2. -
Page 56: Installation Du Fond De Panier
T sur le boîtier de stockage, puis insérez le fond de panier dans le connecteur de la carte mère. Appuyez sur le fond de panier M.2 pour bien l'installer. Nœud de traitement ThinkSystem SN850 Guide de configuration... -
Page 57: Installation D'un Module De Processeur-Dissipateur Thermique
Voir Manipulation des dispositifs sensibles à l'électricité statique pour plus d'informations. Remarques : • Pour ThinkSystem SN850 Xeon SP Gen2, le nouveau module de processeur contient un processeur dans chaque module. Vérifiez que vous achetez des modules de processeur appropriés en fonction des configurations du système. - Page 58 Etape 1. Retirez le cache du socket de processeur, si installé sur le socket du processeur, en plaçant vos doigts dans les demi-cercles situés à chaque extrémité du cache et en soulevant ce dernier de la carte mère. Etape 2. Installez le module de processeur-dissipateur thermique sur la carte mère. Nœud de traitement ThinkSystem SN850 Guide de configuration...
-
Page 59: Installation De L'interposeur
Figure 25. Installation d'une barrette PHM Alignez les marques triangulaires et les broches de guidage sur le socket du processeur avec le module de microprocesseur-dissipateur thermique dans le socket de processeur. Attention : Pour éviter d'endommager les composants, assurez-vous de suivre la séquence de serrage indiquée. - Page 60 Etape 4. Repérez le connecteur de l'interposeur sur le dessus du fond de panier d'unité. Etape 5. Orientez le connecteur de l'interposeur vers le connecteur situé sur le fond de panier d'unité. Nœud de traitement ThinkSystem SN850 Guide de configuration...
- Page 61 Figure 27. Installation de l'interposeur Etape 6. Exercez une pression ferme sur la mousse pour mettre en place l'interposeur dans le connecteur. Figure 28. Pression sur la mousse Etape 7. Retirez l'adaptateur RAID (voir « Retrait de l'adaptateur RAID » à la page 60 pour plus de détails). Reliez le câble au connecteur au dessous de l'adaptateur RAID.
-
Page 62: Installation D'un Adaptateur Raid
1. Lisez « Conseils d'installation » à la page 30 pour vous assurer que vous travaillez en toute sécurité. 2. Placez délicatement le nœud de traitement sur une surface plane antistatique (en orientant le panneau frontal du nœud de traitement vers vous). Nœud de traitement ThinkSystem SN850 Guide de configuration... - Page 63 3. Retirez le carter du nœud de traitement (voir « Retrait du carter de nœud de traitement » à la page 33 pour plus de détails). Pour installer l'adaptateur RAID, procédez comme suit : Visionnez la procédure. Une vidéo du processus est disponible : •...
- Page 64 Remarque : Si le support d'adaptateur RAID est endommagé, vous devez commander un kit de pièces diverses afin d'en obtenir un nouveau. Etape 6. Exercez une pression ferme sur la mousse pour mettre en place l'adaptateur RAID dans le connecteur. Nœud de traitement ThinkSystem SN850 Guide de configuration...
- Page 65 Figure 33. Pression sur la mousse Etape 7. Acheminez le câble dans le clip de fixation si ce câble a été retiré. Figure 34. Acheminement du câble dans le clip Après avoir installé l'adaptateur RAID, effectuez les opérations ci-après : 1.
-
Page 66: Installation Du Module D'alimentation Flash
• S004 ATTENTION : Lors du remplacement de la pile au lithium, remplacez-la uniquement par une pile Lenovo de la référence spécifiée ou d'un type équivalent recommandé par le fabricant. Si votre système est doté d'un module contenant une batterie au lithium, remplacez-le uniquement par un module identique, produit par le même fabricant. -
Page 67: Retrait Du Fond De Panier D'unité 2,5 Pouces
Figure 35. Installation du module d'alimentation flash Etape 1. Orientez le module d'alimentation flash de manière à ce que le côté du câble soit face à l'adaptateur RAID, puis, faites passer le câble au travers du support du module d'alimentation flash. -
Page 68: Retrait De L'adaptateur Raid
Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d'emballage et utilisez les matériaux que vous avez reçus pour l'emballer. Retrait de l'adaptateur RAID Au besoin, utilisez ces informations pour retirer l'adaptateur RAID. Nœud de traitement ThinkSystem SN850 Guide de configuration... - Page 69 Avant de retirer l'adaptateur RAID, procédez comme suit : 1. Lisez « Conseils d'installation » à la page 30 pour vous assurer que vous travaillez en toute sécurité. 2. Placez délicatement le nœud de traitement sur une surface plane antistatique (en orientant le panneau frontal du nœud de traitement vers vous).
-
Page 70: Installation De La Grille D'aération
3. Retirez le carter du nœud de traitement (voir « Retrait du carter de nœud de traitement » à la page 33 pour plus de détails). Pour installer la grille d'aération, procédez comme suit : Visionnez la procédure. Une vidéo du processus est disponible : • Youtube : https://www.youtube.com/playlist?list=PLYV5R7hVcs-DtV8A4UWy7d3AoFKjCvas3 • Youku : http://list.youku.com/albumlist/show/id_50481024 Nœud de traitement ThinkSystem SN850 Guide de configuration... -
Page 71: Installation Du Carter De Nœud De Traitement
Figure 39. Installation de la grille d'aération Etape 1. Alignez les broches de la grille d'aération sur les deux côtés du châssis, puis abaissez la grille d'aération dans le nœud de traitement afin qu'elle s'aligne sur les trous de broche de la carte mère. Remarque : Fermez le taquet sur chaque extrémité... - Page 72 Figure 40. Installation du carter de nœud de traitement Etape 1. Placez délicatement le nœud de traitement sur une surface plane antistatique (en orientant le panneau frontal du nœud de traitement vers vous). Nœud de traitement ThinkSystem SN850 Guide de configuration...
-
Page 73: Installation D'un Nœud De Traitement
Etape 2. Orientez le nœud de traitement de sorte que les bornes situées à l'intérieur du carter s'insèrent dans les emplacements du nœud de traitement. Remarque : Avant de refermer le nœud de traitement, assurez-vous que la grille d'aération et tous les composants sont correctement mis en place et que vous n'avez pas oublié... - Page 74 Etape 4. Faites pivoter les deux poignées pour pousser le nœud de traitement jusqu'à ce que le ressort chargé s'enclenche. Remarque : Une fois le nœud de traitement installé, le Lenovo XClarity Controller de ce dernier est initialisé et synchronisé avec le module CMM. La durée nécessaire à l'initialisation d'un nœud de traitement varie en fonction de la configuration système.
-
Page 75: Mise Sous Tension Du Nœud De Traitement
• Vous pouvez appuyer sur le bouton de mise sous tension. • Le nœud de traitement peut redémarrer automatiquement après une interruption d'alimentation. • Le nœud de traitement peut répondre aux demandes de mise sous tension distantes adressées à Lenovo XClarity Controller. - Page 76 – Pour plus d'informations sur la commande power du module CMM, voir Flex System Chassis Management Module - Guide de référence de l'interface de ligne de commande à l'adresse http:// flexsystem.lenovofiles.com/help/topic/com.lenovo.acc.cmm.doc/cli_command_power.html – Pour plus d'informations sur l'application Lenovo XClarity Administrator, voir https:// datacentersupport.lenovo.com/us/en/solutions/LNVO-XCLARIT Nœud de traitement ThinkSystem SN850 Guide de configuration...
-
Page 77: Chapitre 4. Configuration Système
Pour pouvoir accéder à Lenovo XClarity Controller via votre réseau, vous devez d'abord spécifier comment Lenovo XClarity Controller doit se connecter au réseau. Selon la façon dont la connexion réseau est mise en place, vous devrez peut-être indiquer également une adresse IP statique. -
Page 78: Mise À Jour Du Microprogramme
• Mise à jour hors bande. L'installation ou mise à jour est effectuée par le Lenovo XClarity Controller qui collecte la mise à jour puis la dirige vers le sous-système ou le périphérique cible. Les mises à jour hors bande n'ont pas de dépendance sur un système d'exploitation qui s'exécute sur l'unité... - Page 79 Remarque : Les paramètres UEFI du serveur pour la mémoire ROM en option doivent être définis sur Automatique ou UEFI afin de mettre à jour le microprogramme à l'aide de Lenovo XClarity Administrator ou Lenovo XClarity Essentials. Pour plus d'informations, voir l'astuce suivante : https://datacentersupport.lenovo.com/us/en/solutions/ht506118...
- Page 80 • Lenovo XClarity Provisioning Manager Depuis Lenovo XClarity Provisioning Manager, vous pouvez mettre à jour le microprogramme Lenovo XClarity Controller, le microprogramme UEFI et le logiciel Lenovo XClarity Provisioning Manager. Remarque : Par défaut, l'interface graphique utilisateur Lenovo XClarity Provisioning Manager s'affiche lorsque vous appuyez sur F1.
- Page 81 Des informations supplémentaires sur la configuration Ethernet via USB sont disponibles à l'adresse : http://sysmgt.lenovofiles.com/help/topic/com.lenovo.systems.management.xcc.doc/NN1ia_c_ configuringUSB.html – Si vous mettez à jour le microprogramme à l'aide de Lenovo XClarity Controller, vérifiez que vous avez téléchargé et installé les pilotes de périphérique les plus récents pour le système d'exploitation exécuté sur le serveur.
-
Page 82: Configuration Du Microprogramme
Important : Ne configurez pas les mémoires ROM en option afin qu'elles soient définies sur Hérité, sauf si le support de Lenovo vous le demande. Ce paramètre empêche le chargement des pilotes UEFI pour les dispositifs d'emplacement, ce qui peut avoir des conséquences négatives pour les logiciels Lenovo, par exemple Lenovo XClarity Administrator et Lenovo XClarity Essentials OneCLI et Lenovo XClarity Controller. -
Page 83: Configuration De La Mémoire
Vous pouvez configurer le processeur de gestion du nœud de traitement via l'interface Web Lenovo XClarity Controller ou via l'interface de ligne de commande. Pour plus d'informations sur la configuration du nœud de traitement à l'aide de Lenovo XClarity Controller, voir : http://sysmgt.lenovofiles.com/help/topic/com.lenovo.systems.management.xcc.doc/NN1ia_c_... -
Page 84: Installation Du Système D'exploitation
Vous pouvez également utiliser la commande s s a a v v e e à partir de Lenovo XClarity Essentials OneCLI pour créer une sauvegarde de tous les paramètres de configuration. Pour plus d'informations sur la commande s s a a v v e e , voir : http://sysmgt.lenovofiles.com/help/topic/toolsctr_cli_lenovo/onecli_r_save_command.html... -
Page 85: Chapitre 5. Résolution Des Problèmes D'installation
• « Mémoire système affichée inférieure à la mémoire physique installée » à la page 79 • « Un périphérique Lenovo en option venant d'être installé ne fonctionne pas. » à la page 80 • « Le détecteur de panne de tension est affiché dans le journal des événements » à la page 80 Un nœud de traitement ne peut pas être mis sous tension... - Page 86 3. Exécutez les tests de diagnostics pour les unités de disque dur. Lorsque vous démarrez un nœud de traitement et appuyez sur F1, l'interface Lenovo XClarity Provisioning Manager est affichée par défaut. Vous pouvez exécuter des diagnostics de disque dur depuis cette interface. Depuis la page de diagnostics, cliquez sur Exécutez un diagnostic ➙...
- Page 87 événements. S'il existe des événements, résolvez-les. Remarque : Les barrettes DIMM sont vérifiées comme étant d'authentiques modules Lenovo ou IBM par le logiciel UEFI. Si des barrettes DIMM non authentiques sont détectées, un message d'information s'affiche dans le journal des événements du système et les performances de mémoire risquent d'être...
- Page 88 été modifiée. Appuyez sur F1 pour afficher l'interface Lenovo XClarity Provisioning Manager. Ensuite, enregistrez la configuration. 7. Si le problème persiste, prenez contact avec le support Lenovo. Un périphérique Lenovo en option venant d'être installé ne fonctionne pas.
-
Page 89: Annexe A. Service D'aide Et D'assistance
Lenovo. La Déclaration de garantie Lenovo souligne que le propriétaire du produit Lenovo (autrement dit vous) est responsable de la maintenance et de la mise à jour de tous les logiciels et microprogrammes du produit (sauf si lesdites activités sont couvertes par un autre contrat de maintenance). -
Page 90: Collecte Des Données De Maintenance
Collecte des informations requises pour appeler le support Si vous pensez avoir besoin du service prévu par la garantie pour votre produit Lenovo, les techniciens de maintenance peuvent vous aider à préparer plus efficacement votre appel. Vous pouvez également voir pour plus d'informations sur la garantie du produit. -
Page 91: Contact Du Support
XClarity Administrator et sur les nœuds finaux gérés. Vous pouvez choisir d'envoyer les fichiers de diagnostic au Support Lenovo à l'aide de la fonction d'Call Home ou à un autre prestataire de services via SFTP. Vous pouvez également collecter les fichiers de diagnostic manuellement, ouvrir un enregistrement de problème, et envoyer les fichiers de diagnostic au Centre de support Lenovo. - Page 92 Support produit de Taïwan Pour contacter le support produit de Taïwan, appelez le 0800–016–888. Le support téléphonique est disponibles 24 heures sur 24, 7 jours sur 7. Nœud de traitement ThinkSystem SN850 Guide de configuration...
-
