Lenovo ThinkSystem SE350 Guide De Maintenance

Boîtiers
Masquer les pouces Voir aussi pour ThinkSystem SE350:

Publicité

Liens rapides

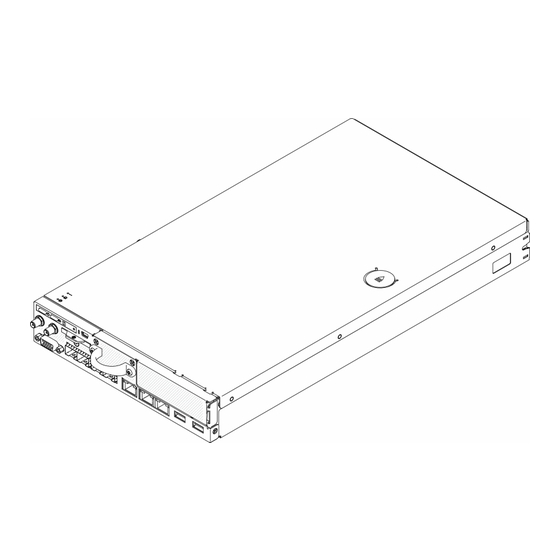

Boîtiers ThinkSystem SE350 et ThinkSystem
SE350
Guide de maintenance
Types de machine : 7Z46, 7D1X, 7D27 et 7D1R

Publicité

loading

Sommaire des Matières pour Lenovo ThinkSystem SE350

  • Page 1 Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance Types de machine : 7Z46, 7D1X, 7D27 et 7D1R...
  • Page 2 Avant d'utiliser le présent document et le produit associé, prenez connaissance des consignes et instructions de sécurité disponibles à l'adresse : http://thinksystem.lenovofiles.com/help/topic/safety_documentation/pdf_files.html En outre, assurez-vous que vous avez pris connaissance des conditions générales de la garantie Lenovo associée à votre serveur, disponibles à l’adresse : http://datacentersupport.lenovo.com/warrantylookup Vingt-sixième édition (Décembre 2021)
  • Page 3 M.2 ....Remplacement de l'antenne LTE/WLAN ..Retrait d'un adaptateur de données M.2 . . . Retrait d'une antenne LTE/WLAN ..© Copyright Lenovo 2019, 2021...
  • Page 4 Installation de la carte TPM (pour la Chine continentale uniquement) ..145 Fin du remplacement des composants ..146 Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 5 Vor der Installation dieses Produkts die Sicherheitshinweise lesen. Prima di installare questo prodotto, leggere le Informazioni sulla Sicurezza. Les sikkerhetsinformasjonen (Safety Information) før du installerer dette produktet. Antes de instalar este produto, leia as Informações sobre Segurança. © Copyright Lenovo 2019, 2021...
  • Page 6 62368-1 et IEC 60950-1, la norme pour la sécurité des équipements électroniques dans le domaine de l'audio/vidéo, de la technologie des informations et des technologies de communication. Lenovo suppose que vous êtes habilité à effectuer la maintenance du matériel et formé à l'identification des risques dans les produits présentant des niveaux de courant électrique.
  • Page 7 • Vérifiez que la couche isolante n'est pas effilochée, ni déchirée. 3. Vérifiez l'absence de modifications non agréées par Lenovo. Étudiez avec soin le niveau de sécurité des modifications non agréées par Lenovo. 4. Vérifiez la présence éventuelle de conditions dangereuses dans le serveur (obturations métalliques, contamination, eau ou autre liquide, signes d'endommagement par les flammes ou la fumée).
  • Page 8 Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 9 Chapitre 1. Introduction Le serveur ThinkSystem SE350 est une nouvelle offre de serveur Edge. Il est spécifiquement conçu pour répondre aux besoins des emplacements IdO et Edge. Le ThinkSystem SE350 est une solution Edge compacte axée sur la connectivité intelligente, la sécurité de l’entreprise et la facilité de gestion d'un environnement hostile.
  • Page 10 • Profondeur : 476,12 mm (18,74 pouces) • Poids : 10 kg (avec 1 nœud et 2 boîtiers d'alimentation), 15 kg (avec 4 boîtiers d'alimentation) Poids Nœud • Maximum : 3,6 kg (7,9 lbs) Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 11 2. Pour obtenir la liste des processeurs pris en charge, voir https:// static.lenovo.com/us/en/serverproven/index.shtml Mémoire Voir « Ordre d’installation du module de mémoire » dans le Guide de configuration pour obtenir des informations détaillées sur la configuration et le paramétrage de la mémoire.
  • Page 12 • Les performances LTE peuvent varier en fonction de votre configuration et de votre environnement. • La qualité du signal sans fil peut être affecté si le système est installé dans une armoire. Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 13 Tableau 1. Spécifications du serveur (suite) Spécification Description Fonctions intégrées • Lenovo XClarity Controller, qui propose les fonctions de contrôle de processeur de service, de contrôleur vidéo, et de clavier distant, vidéo, souris et fonctionnalités d'unité distantes. • Panneau opérateur avant •...
  • Page 14 1er octobre 2019) de la directive ErP de l’UE (2009/125/CE portant sur l’écoconception) oblige les fabricants à fournir les informations sur l’efficacité et le classement énergétique. Les produits Lenovo sont conçus pour fonctionner avec une gamme de chargeurs compatibles et différents chargeurs peuvent être fournis dans la boîte ou être achetés ultérieurement.
  • Page 15 Tableau 1. Spécifications du serveur (suite) Spécification Description Émissions acoustiques • Opération : (configuration de base) – Minimum : 5,3 bels – Normal : 5,4 bels – Maximum : 5,7 bels • Inactif – Minimum : 4,9 bels – Normal : 5,0 bels –...
  • Page 16 GR-1089) et doivent être isolées du câblage OSP exposé. L’ajout de protecteurs primaires ne constitue pas une protection suffisante pour connecter ces interfaces via une pièce métallique à un système de câblage OSP. Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 17 Spécification Description Environnement Le ThinkSystem SE350 est conforme aux spécifications de la classe A4 ASHRAE. Les performances du système peuvent être affectées lorsque la température de fonctionnement ne respecte pas la spécification ASHRAE A4 ou en cas de défaillance d'un ventilateur en dehors de la spécification A2.
  • Page 18 Références : • Liste complète des systèmes d'exploitation disponibles : https://lenovopress.com/ osig • Instructions de déploiement du système d’exploitation : « Déploiement du système d’exploitation » dans le Guide de configuration. Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 19 œuvre des pratiques permettant de maintenir des niveaux de particules et de gaz conformes aux réglementations sanitaires et de sécurité. Si Lenovo détermine que les niveaux de particules ou de gaz de votre environnement ont provoqué l'endommagement de l'unité, Lenovo peut, sous certaines conditions, mettre à...
  • Page 20 • Les pratiques recommandées relatives à la mise à jour du microprogramme sont disponibles sur le site suivant : – http://lenovopress.com/LP0656 • Le microprogramme le plus récent est disponible sur le site suivant : – https://datacentersupport.lenovo.com/products/servers/thinksystem/se350/downloads Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 21 • Mise à jour hors bande. L’installation ou mise à jour est effectuée par le Lenovo XClarity Controller qui collecte la mise à jour puis la dirige vers le sous-système ou le périphérique cible. Les mises à jour hors bande n'ont pas de dépendance sur un système d'exploitation qui s'exécute sur l'unité...
  • Page 22 VMware vCenter ques d’E- Hors cible En bande Tous les Lenovo XClarity Integrator (LXCI) pour √ √ √ périphéri- Microsoft Windows Admin Center Hors ques d’E- bande Sur cible Hors cible Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 23 – Si vous mettez à jour le microprogramme à l’aide de Lenovo XClarity Controller, vérifiez que vous avez téléchargé et installé les pilotes de périphérique les plus récents pour le système d’exploitation exécuté sur le serveur.
  • Page 24 Lenovo XClarity Essentials OneCLI est un ensemble d'applications de ligne de commande qui peuvent être utilisées pour gérer les serveurs Lenovo. Son application de mise à jour permet de mettre à jouer le microprogramme et les pilotes de périphérique de vos serveurs. La mise à jour peut être effectuée dans le système d'exploitation hôte du serveur (en bande) ou à...
  • Page 25 Astuces Lenovo met régulièrement à jour le site Web du support pour vous fournir les dernières astuces et techniques qui vous permettent de résoudre des problèmes pouvant survenir sur votre serveur. Ces astuces (également appelées astuces RETAIN ou bulletins de maintenance) fournissent des procédures de contournement ou de résolution des problèmes liés au fonctionnement de votre serveur.
  • Page 26 Mise hors tension du serveur Le serveur reste en état de veille lorsqu’il est connecté à une source d’alimentation, ce qui permet au Lenovo XClarity Controller de répondre aux demandes distantes de mise sous tension. Pour couper l'alimentation du serveur (voyant d'état d'alimentation éteint), vous devez déconnecter tous les câbles d'alimentation.
  • Page 27 Cette section fournit des informations pour vous aider à localiser les éléments suivants : • Informations relatives au type de machine et au modèle : Lorsque vous prenez contact avec Lenovo pour obtenir de l'aide, les informations telles que le type de machine, le modèle et le numéro de série permettent aux techniciens du support d'identifier votre serveur et de vous apporter un service plus rapide.
  • Page 28 Figure 4. Code QR SE350 Vue avant La vue avant du serveur varie selon le modèle. Vue avant du serveur • Module LOM 10 Go SFP Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 29 Figure 5. Vue avant du module LOM 10 Go SFP Tableau 4. Composants situés sur la vue avant du module LOM 10 Go SFP Panneau opérateur avant Connecteurs réseau partagés XClarity Controller (XCC) Attention : Une seule adresse IP réseau peut être utilisée.
  • Page 30 Clignote lentement (une fois par seconde) : Le serveur est hors tension et prêt à être mis sous tension. Vous pouvez appuyer sur le bouton d'alimentation pour mettre le serveur sous tension. On : Le serveur est sous tension. Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 31 Bouton/Voyant d'identification du système (bleu) : Ce voyant bleu permet de localiser visuellement le serveur parmi d'autres serveurs. Il sert également de bouton de détection de présence. Vous pouvez utiliser Lenovo XClarity Administrator pour allumer ce voyant à distance. Les états des voyants d'identification sont les suivants : Éteint : Presence detection désactivée.
  • Page 32 Figure 11. Caches Tableau 10. Caches Cache d’antenne x4 (si aucune antenne n’est installée, Cache de boîtier d’alimentation utilisez l’obturateur de port d'antenne, voir « Vue avant » à la page Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 33 Commutateurs, cavaliers et boutons de la carte mère Les figures de cette section fournissent des informations sur les commutateurs, les cavaliers et les boutons disponibles sur la carte mère. Pour plus d’informations sur les voyants présents sur la carte mère, voir «...
  • Page 34 M.2 WLAN/LTE. Il existe deux types d’adaptateur sans fil, mais les deux sont installés selon la même méthode. Pour obtenir plus d'informations, voir « Installation de l'adaptateur sans fil WLAN/LTE M.2 » à la page Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 35 Figure 14. Module LOM compatible sans fil Tableau 13. Module LOM compatible sans fil Connecteur sans fil M.2 WLAN/LTE Connecteur de maintenance uniquement Remarque : Le connecteur de service uniquement est disponible sur certains modèles et réservé uniquement à la maintenance. Module LOM 10 Go SFP+ Figure 15.
  • Page 36 Remarque : Si un autocollant de protection transparent est présent sur le dessus des blocs de commutateurs, vous devez le retirer pour accéder aux commutateurs. Figure 17. Commutateurs de la carte mère Le tableau suivant décrit les commutateurs de la carte mère. Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 37 Tableau 14. Cavaliers de la carte mère Description de l'utilisation Bloc Nom du Commutateur commutateurs commutateur Activé Remplacement de Mode de mise à jour ME Normal (par défaut) la sécurité de microprogramme Machine Engine (ME) Accessible aux Normal (par défaut) techniciens uniquement Effacement du Remplace le mot de...
  • Page 38 Unités (emplacement) 6-9, adaptateurs de données Unités (emplacement) 2-5, adaptateurs de données Unité M.2 et numérotation des emplacements Les informations suivantes vous indiquent comment repérer l'unité M.2 et la numérotation des emplacements. Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 39 Adaptateur d'amorçage M.2 Figure 20. Adaptateur d'amorçage M.2 Tableau 18. Numérotation des emplacements d’adaptateur d’amorçage M.2 Unité 0 Unité 1 Adaptateur de données M.2 Figure 21. Adaptateur de données M.2 Tableau 19. Adaptateur de données M.2 disque dur 2 ou 9 disque dur 5 ou 6 disque dur 4 ou 7 disque dur 3 ou 8...
  • Page 40 UEFI UEFI Unité 2 Emplacement 2/3 Unité 9 Emplacement 8/9 Unité 3 Unité 8 Unité 4 Emplacement 4/5 Unité 7 Emplacement 6/7 Unité 5 Unité 6 Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 41 • Unité remplaçable par l'utilisateur (CRU) de niveau 1 : la réinstallation des CRU de niveau 1 vous incombe. Si Lenovo installe une unité remplaçable par l'utilisateur de niveau 1 à votre demande sans contrat de service préalable, les frais d'installation vous seront facturés.
  • Page 42 Composants serveur Figure 22. Composants serveur Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 43 2 Replacea- consom- ble Unit) mables et structurel- Pour plus d’informations sur la commande de pièces affichées dansFigure 22 « Composants serveur » à la page 34 https://datacentersupport.lenovo.com/products/servers/thinksystem/se350/parts Carter supérieur √ Grille d'aération √ Ventilateur √ Câble du commutateur d'intrusion √...
  • Page 44 Assemblage de cartes mezzanines M.2 √ Assemblage de cartes mezzanines PCIe et M.2 √ Adaptateur de données SATA/NVMe M.2 √ Dissipateur thermique SATA/NVMe M.2 √ Adaptateur PCIe √ Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 45 Plusieurs cordons d'alimentation sont disponibles, selon le pays et la région où le serveur est installé. Pour afficher les cordons d'alimentation disponibles pour le serveur : 1. Accédez au site Web. http://dcsc.lenovo.com/#/ 2. Cliquez sur Preconfigured Model (Modèle préconfiguré) ou Configure to order (Configuré sur commande).
  • Page 46 Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 47 Vous serez ainsi en mesure de résoudre les incidents connus et d'optimiser les performances de votre serveur. Accédez à pour télécharger les mises à jour de ThinkSystem SE350 Pilotes et logiciels microprogramme pour votre serveur. Important : Certaines solutions de cluster nécessitent des niveaux de code spécifiques ou des mises à...
  • Page 48 N'utilisez pas le serveur sans le carter pendant plus de 30 minutes, car vous risquez d'endommager les composants serveur. • Il est impératif de respecter les instructions de câblage fournies avec les composants en option. Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 49 • Un ventilateur défaillant doit être remplacé sous 48 heures à compter de son dysfonctionnement. • Un ventilateur remplaçable à chaud doit être remplacé dans les 30 secondes suivant son retrait. • Une unité remplaçable à chaud doit être remplacée dans les 2 minutes suivant son retrait. •...
  • Page 50 Visionnez la procédure. Une vidéo du processus est disponible : • Youtube : https://www.youtube.com/playlist?list=PLYV5R7hVcs-DkEpH4SzvKZck4f6rVRzUE • Youku : http://list.youku.com/albumlist/show/id_52211641.html Etape 1. Saisissez l'adaptateur d'amorçage M.2 par les deux extrémités et tirez-le avec précaution afin de l'extraire de la carte mère. Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 51 Figure 23. Retrait de l'adaptateur d'amorçage M.2 Si vous devez renvoyer le composant défectueux, emballez-le pour éviter qu'il ne soit endommagé au cours du transport. Réutilisez l’emballage de la nouvelle pièce livrée et suivez toutes les instructions d’emballage. Installation de l'adaptateur d'amorçage M.2 Les informations suivantes vous indiquent comment installer l'adaptateur d'amorçage M.2.
  • Page 52 Etape 1. Saisissez l'adaptateur sans fil M.2 par les deux extrémités et tirez-le avec précaution afin de l'extraire de la carte mère. Remarque : Retirez délicatement l’adaptateur afin d’éviter la déconnexion inappropriée du câble de l’adaptateur. Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 53 Figure 25. Retrait de l'adaptateur sans fil WLAN/LTE M.2 Si vous devez renvoyer le composant défectueux, emballez-le pour éviter qu'il ne soit endommagé au cours du transport. Réutilisez l’emballage de la nouvelle pièce livrée et suivez toutes les instructions d’emballage. Installation de l'adaptateur sans fil WLAN/LTE M.2 Les informations suivantes vous indiquent comment installer l'adaptateur sans fil WLAN/LTE M.2.
  • Page 54 Avant de retirer un adaptateur de données M.2, procédez comme suit : 1. Lisez les sections ci-après pour vous assurer de travailler sans danger. • « Sécurité » à la page iii • « Conseils d'installation » à la page 39 Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 55 2. Mettez le serveur hors tension. Déconnectez les cordons d'alimentation et tous les câbles externes (voir « Mise hors tension du serveur » à la page 18). 3. Retirez le nœud de traitement du boîtier si nécessaire (voir « Retrait d'un nœud de traitement » à la page 60).
  • Page 56 Avant d'installer un adaptateur de données M.2, procédez comme suit : 1. Lisez les sections ci-après pour vous assurer de travailler sans danger. • « Sécurité » à la page iii Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 57 • « Conseils d'installation » à la page 39 2. Mettez le serveur hors tension. Déconnectez les cordons d'alimentation et tous les câbles externes (voir « Mise hors tension du serveur » à la page 18). Pour installer un adaptateur de données M.2, procédez comme suit : Visionnez la procédure.
  • Page 58 PCIe. » à la page 110). 2. Installez le nœud si nécessaire (voir « Installation d'un nœud de traitement » à la page 63). 3. Rebranchez les cordons d'alimentation et tous les câbles externes. Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 59 Retrait de l'adaptateur PCIe Les informations ci-après vous indiquent comment retirer l'adaptateur PCIe. Pour éviter tout danger, lisez et respectez scrupuleusement les consignes de sécurité suivantes. • S012 ATTENTION : Surface chaude à proximité. Avant de retirer l'adaptateur PCIe, procédez comme suit : 1.
  • Page 60 Etape 1. Alignez l’adaptateur avec l’emplacement sur la carte mezzanine. Ensuite, appuyez avec précaution sur l’adaptateur dans l’emplacement jusqu'à ce qu'il soit solidement fixé. Etape 2. Installez la vis de l'adaptateur. Etape 3. Installez les vis du dispositif de retenue de l'adaptateur. Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 61 Figure 34. Installer un adaptateur PCIe Tableau 22. Installer un adaptateur PCIe Dispositif de retenue de l'adaptateur Après avoir installé l'adaptateur PCIe, effectuez les opérations ci-après : 1. Installez l'assemblage de cartes mezzanines PCIe (pour les instructions, voir « Installation de l'assemblage de cartes mezzanines PCIe.
  • Page 62 Pour éviter tout danger, lisez et respectez scrupuleusement les consignes de sécurité suivantes. • S012 ATTENTION : Surface chaude à proximité. Avant d'installer la grille d'aération, procédez comme suit : 1. Lisez les sections ci-après pour vous assurer de travailler sans danger. Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 63 • « Sécurité » à la page iii • « Conseils d'installation » à la page 39 2. Mettez le serveur hors tension. Déconnectez les cordons d'alimentation et tous les câbles externes (voir « Mise hors tension du serveur » à la page 18).
  • Page 64 S004 ATTENTION : Lors du remplacement de la pile au lithium, remplacez-la uniquement par une pile Lenovo de la référence spécifiée ou d'un type équivalent recommandé par le fabricant. Si votre système est doté d'un module contenant une batterie au lithium, remplacez-le uniquement par un module identique, produit par le même fabricant.
  • Page 65 Lenovo pour obtenir plus d’informations. • Durant la conception de ce produit, Lenovo n'a eu de cesse de penser à votre sécurité. La pile au lithium doit être manipulée avec précaution afin d'éviter tout danger. Si vous remplacez la pile, suivez les instructions ci-après.
  • Page 66 S004 ATTENTION : Lors du remplacement de la pile au lithium, remplacez-la uniquement par une pile Lenovo de la référence spécifiée ou d'un type équivalent recommandé par le fabricant. Si votre système est doté d'un module contenant une batterie au lithium, remplacez-le uniquement par un module identique, produit par le même fabricant.
  • Page 67 Avant d'installer la pile CMOS, procédez comme suit : 1. Lisez les sections ci-après pour vous assurer de travailler sans danger. • « Sécurité » à la page iii • « Conseils d'installation » à la page 39 2. Mettez le serveur hors tension. Déconnectez les cordons d'alimentation et tous les câbles externes (voir «...
  • Page 68 Visionnez la procédure. Une vidéo du processus est disponible : • Youtube : https://www.youtube.com/playlist?list=PLYV5R7hVcs-DkEpH4SzvKZck4f6rVRzUE • Youku : http://list.youku.com/albumlist/show/id_52211641.html Etape 1. Retirez les cinq vis et desserrez les deux vis à serrage à main du support de boîtier. Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 69 Figure 41. Retrait du nœud Etape 2. Retirez le support de boîtier du serveur. Figure 42. Retrait du nœud Etape 3. Retirez le nœud. • Si le nœud est installé dans le boîtier, effectuez les opérations ci-après. Remarque : Si un nœud est installé dans un boîtier, le nœud n’a pas de carter. 1.
  • Page 70 • Si le nœud est installé dans le manchon de nœud, effectuez les opérations ci-après. 1. Desserrez les deux vis moletées et faites glisser le nœud hors du manchon de nœud. Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 71 Remarque : Consultez le Guide d'installation de configuration pour plus de détails sur l'installation d'une configuration du support au format tour, l'installation d'une configuration de glissière DIN et d'une configuration murale, si nécessaire. Figure 45. Retrait du nœud Si vous devez renvoyer le composant défectueux, emballez-le pour éviter qu'il ne soit endommagé au cours du transport.
  • Page 72 1. Sélectionnez la baie de nœud. 2. Insérez le nœud de traitement dans la baie de nœud jusqu'à la butée. – 1U 2 nœuds Figure 47. Installation du nœud – 2U 2 nœuds Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 73 Figure 48. Installation du nœud Etape 3. Alignez et insérez le panneau frontal à l’avant du serveur. Figure 49. Installation du nœud Etape 4. Installez les cinq vis et fixez les deux vis à serrage à main pour fixer le panneau frontal. Chapitre 3 Procédures de remplacement de matériel...
  • Page 74 « Conseils d'installation » à la page 39 2. Mettez le serveur hors tension. Déconnectez les cordons d'alimentation et tous les câbles externes (voir « Mise hors tension du serveur » à la page 18). Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 75 3. Retirez le nœud de traitement du boîtier si nécessaire (voir « Retrait d'un nœud de traitement » à la page 60). 4. Localisez les connecteurs DIMM. Déterminez la barrette DIMM que vous devez retirer du serveur lame. Figure 51. Connecteurs DIMM Pour retirer une barrette DIMM, procédez comme suit : Visionnez la procédure.
  • Page 76 • Ne touchez jamais les contacts de connecteur de module de mémoire ou laissez les contacts toucher l'extérieur du boîtier de connecteur de module de mémoire. Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 77 • Manipulez les modules de mémoire avec soin : ne pliez, ne faites pivoter ni ne laissez jamais tomber un module de mémoire. Visionnez la procédure. Une vidéo du processus est disponible : • Youtube : https://www.youtube.com/playlist?list=PLYV5R7hVcs-DkEpH4SzvKZck4f6rVRzUE • Youku : http://list.youku.com/albumlist/show/id_52211641.html Figure 54.
  • Page 78 Réutilisez l’emballage de la nouvelle pièce livrée et suivez toutes les instructions d’emballage. Installer le filtre anti-poussière dans le panneau de verrouillage Les informations suivantes vous permettent d'installer le filtre anti-poussière dans le panneau de verrouillage. Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 79 Avant d'installer le filtre anti-poussière dans le panneau de verrouillage, procédez comme suit : 1. Lisez les sections ci-après pour vous assurer de travailler sans danger. • « Sécurité » à la page iii • « Conseils d'installation » à la page 39 2.
  • Page 80 Pour installer le filtre anti-poussière dans le support de boîtier E1, procédez comme suit : Visionnez la procédure. Une vidéo du processus est disponible : • Youtube : https://www.youtube.com/playlist?list=PLYV5R7hVcs-DkEpH4SzvKZck4f6rVRzUE • Youku : http://list.youku.com/albumlist/show/id_52211641.html Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 81 Etape 1. Alignez le filtre anti-poussière avec l'emplacement dans le panneau de verrouillage et placez le filtre dans l'emplacement. Figure 60. Installation du filtre anti-poussière Après avoir installé le filtre anti-poussière, effectuez les opérations ci-après : 1. Installez le nœud si nécessaire (voir «...
  • Page 82 Si vous devez renvoyer le composant défectueux, emballez-le pour éviter qu'il ne soit endommagé au cours du transport. Réutilisez l’emballage de la nouvelle pièce livrée et suivez toutes les instructions d’emballage. Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 83 Installation d'un ventilateur Les informations suivantes vous permettent d'installer un ventilateur. Pour éviter tout danger, lisez et respectez les informations de sécurité suivantes. S002 ATTENTION : Le bouton de mise sous tension du serveur et l'interrupteur du bloc d'alimentation ne coupent pas le courant électrique alimentant l'unité.
  • Page 84 Cette procédure vous permet de retirer ou d'installer le panneau opérateur avant. Retrait du panneau opérateur avant Les instructions de cette section vous indiquent comment retirer le panneau opérateur avant. Avant de retirer le panneau opérateur avant, procédez comme suit : Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 85 1. Lisez les sections ci-après pour vous assurer de travailler sans danger. • « Sécurité » à la page iii • « Conseils d'installation » à la page 39 2. Mettez le serveur hors tension. Déconnectez les cordons d'alimentation et tous les câbles externes (voir «...
  • Page 86 Les instructions de cette section vous permettent de retirer le dissipateur thermique. Cette procédure doit être exécutée par un technicien qualifié. Pour éviter tout danger, lisez et respectez scrupuleusement les consignes de sécurité suivantes. • S012 Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 87 ATTENTION : Surface chaude à proximité. Avant de retirer le dissipateur thermique, procédez comme suit : 1. Lisez les sections ci-après pour vous assurer de travailler sans danger. • « Sécurité » à la page iii • « Conseils d'installation » à la page 39 2.
  • Page 88 Etape 1. Alignez les marques triangulaires et les broches de guidage sur le socket du processeur avec le dissipateur thermique ; ensuite insérez le dissipateur thermique dans le socket de processeur. Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 89 Attention : Pour éviter d'endommager les composants, assurez-vous de suivre la séquence de serrage indiquée. Etape 2. Serrez complètement les vis imperdables selon la séquence d'installation indiquée dans l'étiquette du dissipateur thermique. Serrez les vis au maximum, puis assurez-vous visuellement de l'absence d'espace entre la vis épaulée située sous le dissipateur thermique et le connecteur de processeur.
  • Page 90 Si vous devez renvoyer le composant défectueux, emballez-le pour éviter qu'il ne soit endommagé au cours du transport. Réutilisez l’emballage de la nouvelle pièce livrée et suivez toutes les instructions d’emballage. Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 91 Installation du câble du commutateur d'intrusion Les informations suivantes vous indiquent comment installer le câble du commutateur d'intrusion. Avant d'installer le câble du commutateur d'intrusion, effectuez les opérations suivantes : 1. Lisez les sections ci-après pour vous assurer de travailler sans danger. •...
  • Page 92 électrique alimentant l'unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation. S009 ATTENTION : Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 93 Pour éviter tout risque de blessure, déconnectez les câbles du ventilateur avant de retirer celui-ci de l'unité. Avant de retirer le commutateur en position verrouillée, procédez comme suit : 1. Lisez les sections ci-après pour vous assurer de travailler sans danger. •...
  • Page 94 • Youtube : https://www.youtube.com/playlist?list=PLYV5R7hVcs-DkEpH4SzvKZck4f6rVRzUE • Youku : http://list.youku.com/albumlist/show/id_52211641.html Etape 1. Enfoncez le commutateur en positon verrouillée sur la broche. Ensuite, poussez-le légèrement vers la gauche. Etape 2. Installez et fixez la vis. Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 95 Figure 74. Installation du commutateur en position verrouillée Etape 3. Acheminez délicatement les câbles comme indiqué dans l’illustration ci-après et connectez le connecteur. Figure 75. Câble du commutateur en position verrouillée Après avoir installé le commutateur en position verrouillée, procédez comme suit : 1.
  • Page 96 « Conseils d'installation » à la page 39 2. Mettez le serveur hors tension. Déconnectez les cordons d'alimentation et tous les câbles externes (voir « Mise hors tension du serveur » à la page 18). Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 97 Pour installer une antenne LTE/WLAN, procédez comme suit : Visionnez la procédure. Une vidéo du processus est disponible : • Youtube : https://www.youtube.com/playlist?list=PLYV5R7hVcs-DkEpH4SzvKZck4f6rVRzUE • Youku : http://list.youku.com/albumlist/show/id_52211641.html Etape 1. Avec les rondelles entre l’antenne et le serveur, faites pivoter l’antenne dans le sens des aiguilles d’une montre pour l’installer sur le serveur.
  • Page 98 Réutilisez l’emballage de la nouvelle pièce livrée et suivez toutes les instructions d’emballage. Installation d'une unité M.2 sur un adaptateur de données M.2 Les informations suivantes vous indiquent comment installer une unité M.2 sur un adaptateur de données M.2. Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 99 Avant d'installer une unité M.2, effectuez les opérations ci-après : 1. Lisez les sections ci-après pour vous assurer de travailler sans danger. • « Sécurité » à la page iii • « Conseils d'installation » à la page 39 2. Mettez le serveur hors tension. Déconnectez les cordons d'alimentation et tous les câbles externes (voir «...
  • Page 100 Etape 1. Retirez les câbles du module LTE M.2 du clip de fixation. Figure 80. Retrait d'un module LTE M.2 Etape 2. Appuyez sur le taquet de module. Faites pivoter le module LTE M.2 vers le haut et sortez-le de l'adaptateur. Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 101 Figure 81. Retrait d'un module LTE M.2 Etape 3. Faites glisser le support de câble hors du module LTE M.2. Figure 82. Retrait d'un module LTE M.2 Etape 4. Utilisez le tournevis dans le kit divers pour raccorder le câble comme illustré, puis retirez le câble du module LTE M.2.
  • Page 102 Réutilisez l’emballage de la nouvelle pièce livrée et suivez toutes les instructions d’emballage. Installation du module LTE M.2 Les informations suivantes vous indiquent comment installer le module LTE M.2. Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 103 Pour éviter tout danger, lisez et respectez scrupuleusement les consignes de sécurité suivantes. • S012 ATTENTION : Surface chaude à proximité. Avant d'installer le module LTE M.2, effectuez les opérations ci-après : 1. Lisez les sections ci-après pour vous assurer de travailler sans danger. •...
  • Page 104 • Assurez-vous que les câbles sont correctement reliés aux connecteurs ; vous devez pouvoir faire pivoter le câble horizontalement sans qu'il se détache facilement. Figure 87. Installation du module LTE M.2 Etape 3. Faites glisser le support de câble sur le module LTE M.2. Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 105 Figure 88. Installation du module LTE M.2 Etape 4. Appuyez sur le fermoir du panneau. Ensuite, faites pivoter le panneau vers le haut et retirez-le de l’adaptateur. Figure 89. Installation du module LTE M.2 Etape 5. Retirez le film sur le tampon du dissipateur thermique. Chapitre 3 Procédures de remplacement de matériel...
  • Page 106 Etape 6. Insérez le module LTE M.2 dans le connecteur et poussez-le vers le bas jusqu’à ce qu’il s’enclenche. Figure 91. Installation du module LTE M.2 Etape 7. Acheminez les câbles dans les clips comme indiqué. Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 107 Figure 92. Installation du module LTE M.2 Etape 8. Acheminez les câbles à l’arrière du serveur, en veillant à acheminer le câble dans le trou de droite comme indiqué. Faites attention à la différence entre les couleurs des câbles. Figure 93. Installation du module LTE M.2 Tableau 27.
  • Page 108 « Retrait de l'adaptateur sans fil WLAN/LTE M.2 » à la page 44). Pour retirer le module WLAN M.2, procédez comme suit : Visionnez la procédure. Une vidéo du processus est disponible : • Youtube : https://www.youtube.com/playlist?list=PLYV5R7hVcs-DkEpH4SzvKZck4f6rVRzUE • Youku : http://list.youku.com/albumlist/show/id_52211641.html Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 109 Etape 1. Retirez les câbles du module WLAN M.2 du clip de fixation. Figure 95. Retrait d'un module WLAN M.2 Etape 2. Appuyez sur le taquet de module. Faites pivoter le module WLAN M.2 vers le haut et sortez-le de l'adaptateur.
  • Page 110 Etape 5. Utilisez le tournevis dans le kit misc pour retirer dans le sens des aiguilles d'une montre l’écrou et la rondelle à l’arrière du serveur. Remarque : Appliquez la même méthode pour retirer les câbles principaux et AUX. Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 111 Figure 99. Retrait d'un module WLAN M.2 Tableau 29. Retrait d'un module WLAN M.2 Câble du module WLAN M.2 Écrou Rondelle Si vous devez renvoyer le composant défectueux, emballez-le pour éviter qu'il ne soit endommagé au cours du transport. Réutilisez l’emballage de la nouvelle pièce livrée et suivez toutes les instructions d’emballage. Installation du module WLAN M.2 Les informations suivantes vous indiquent comment installer le module WLAN M.2.
  • Page 112 Figure 101. Installation du module WLAN M.2 Etape 3. Appuyez sur le fermoir du panneau. Ensuite, faites pivoter le panneau vers le haut et retirez-le de l’adaptateur. Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 113 Figure 102. Installation du module WLAN M.2 Etape 4. Retirez le film sur le tampon du dissipateur thermique. Figure 103. Installation du module WLAN M.2 Etape 5. Insérez le module WLAN M.2 dans le connecteur et poussez-le vers le bas jusqu’à ce qu’il s’enclenche.
  • Page 114 Etape 7. Acheminez les câbles à l’arrière du serveur, en veillant à acheminer le câble dans le trou de droite comme indiqué. Faites attention à la différence entre les couleurs des câbles. Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 115 Figure 106. Installation du module WLAN M.2 Tableau 30. Installation du module WLAN M.2 Câble principal du module LTE M.2 (câble noir, Câble principal du module WLAN M.2 (câble sur le dessus) bleu) Câble AUX du module LTE M.2 (câble gris, en Câble AUX du module WLAN M.2 (câble blanc) bas) Etape 8.
  • Page 116 1. Il se peut que la figure suivante ne corresponde pas exactement à votre configuration matérielle. 2. Soulevez avec précaution l’assemblage de cartes mezzanines PCIe vers le haut. Éviter d'incliner l’assemblage de cartes mezzanines PCIe selon un grand angle, car cela risque d'endommager le connecteur. Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 117 Figure 108. Retrait de l'assemblage de cartes mezzanines PCIe Après avoir retiré l'assemblage de cartes mezzanines, procédez comme suit : 1. Installez l'obturateur et serrez les trois vis. Figure 109. Installation de l'obturateur 2. Si vous devez renvoyer le composant défectueux, emballez-le pour éviter qu'il ne soit endommagé au cours du transport.
  • Page 118 Figure 110. Retrait de l'obturateur Pour installer le boîtier de carte mezzanine PCIe, procédez comme suit : Visionnez la procédure. Une vidéo du processus est disponible : • Youtube : https://www.youtube.com/playlist?list=PLYV5R7hVcs-DkEpH4SzvKZck4f6rVRzUE • Youku : http://list.youku.com/albumlist/show/id_52211641.html Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 119 Etape 1. Si le support d’adaptateur n’est pas installé, installez-le en fixant les deux vis comme indiqué. Figure 111. Installation de l'assemblage de cartes mezzanines PCIe Etape 2. Abaissez l'assemblage de cartes PCIe dans le châssis et appuyez sur cet assemblage jusqu'à ce qu'il soit solidement fixé.
  • Page 120 Etape 3. Maintenez avec précaution la patte et retirez le module de distribution d’alimentation du serveur. • Retrait du module de distribution d'alimentation 12 V Figure 113. Retrait du module de distribution d'alimentation 12 V Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 121 • Retrait du module de distribution d'alimentation -48 V Figure 114. Retrait du module de distribution d'alimentation -48 V Si vous devez renvoyer le composant défectueux, emballez-le pour éviter qu'il ne soit endommagé au cours du transport. Réutilisez l’emballage de la nouvelle pièce livrée et suivez toutes les instructions d’emballage. Installation du module de distribution d'alimentation Les informations suivantes vous indiquent comment installer le module de distribution.
  • Page 122 Avant de retirer un boîtier d'alimentation, procédez comme suit : 1. Lisez les sections ci-après pour vous assurer de travailler sans danger. • « Sécurité » à la page iii • « Conseils d'installation » à la page 39 Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 123 2. Mettez le serveur hors tension. Déconnectez les cordons d'alimentation et tous les câbles externes (voir « Mise hors tension du serveur » à la page 18). 3. Retirez le boîtier de l'armoire si nécessaire. Pour retirer un boîtier d'alimentation, procédez comme suit : Visionnez la procédure.
  • Page 124 3. Faites glisser le boîtier d'alimentation hors du support de boîtier d'alimentation. Remarque : Consultez le Guide d'installation de configuration pour plus de détails sur l'installation d'une configuration de glissière DIN et d'une configuration murale, si nécessaire. Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 125 ° 278/2009 (ErP Lot7) pour l’alimentation externe du produit. Tableau 32. Boîtier d'alimentation 240 W FSP Informations publiées Valeur et précision Unité Nom du fabricant Lenovo (fournisseur : FSP) Identificateur de modèle FSP240-A12C14 100-240 Tension d’entrée Fréquence d’entrée CA 50-60 Tension de sortie 12.2...
  • Page 126 3. Retirez le nœud de traitement du boîtier si nécessaire (voir « Retrait d'un nœud de traitement » à la page 60). Remarque : Il est recommandé d’utiliser deux boîtiers d'alimentation identiques dans toute configuration Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 127 0x53 0x45 0x33 0x35 0x30 0x20 0x28 0x31 0x55 0x32 0x4e 0x29 0x20 0x20 0x20 0x20 0x20 0x20 0x20 0x20 0x20 0x20 0x20 0x20 0x20 0x20 0x20 0x20 0x20 3. Afin de sécuriser les données, désactivez l’interface IPMI à nouveau sur Lenovo XClarity Controller ou Lenovo XClarity Essentials OneCLI.
  • Page 128 • Si vous installez un boîtier d'alimentation dans un support de boîtier d'alimentation, procédez comme suit. 1. Alignez les adaptateurs du boîtier d'alimentation sur le support du boîtier d'alimentation. Ensuite faites glisser le boîtier d'alimentation en place. Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 129 2. Alignez l'onglet avec l'emplacement et orientez avec précaution l'onglet en position. 3. Serrez la vis moletée. Remarque : Consultez le Guide d'installation de configuration pour plus de détails sur l'installation d'une configuration de glissière DIN et d'une configuration murale, si nécessaire. Figure 123.
  • Page 130 « Mise hors tension du serveur » à la page 18). Pour installer les pieds en caoutchouc, procédez comme suit : Visionnez la procédure. Une vidéo du processus est disponible : • Youtube : https://www.youtube.com/playlist?list=PLYV5R7hVcs-DkEpH4SzvKZck4f6rVRzUE • Youku : http://list.youku.com/albumlist/show/id_52211641.html Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 131 Figure 125. Installation des pieds en caoutchouc Etape 1. Retirez le film sur les pieds en caoutchouc et apposez-le sur le coin inférieur du serveur comme indiqué. Après avoir installé les pieds en caoutchouc, procédez comme suit : 1. Installez le nœud si nécessaire (voir «...
  • Page 132 Visionnez la procédure. Une vidéo du processus est disponible : • Youtube : https://www.youtube.com/playlist?list=PLYV5R7hVcs-DkEpH4SzvKZck4f6rVRzUE • Youku : http://list.youku.com/albumlist/show/id_52211641.html Etape 1. Repérez la position de la carte SIM sur l’adaptateur sans fil WLAN/LTE M.2. Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 133 Etape 2. Faites glisser le capot du dispositif de retenue vers l’arrière et faites-le pivoter vers le haut. Etape 3. Placez délicatement la carte SIM sur l’emplacement. Etape 4. Faites pivoter le capot du dispositif de retenue vers le bas et faites-le pivoter vers l'avant. Figure 127.
  • Page 134 Remarque : Pour plus d’informations sur la configuration des paramètres LTE, voir Configurer le paramètre LTE sous la section « Interface de ligne de commande existante de commutateur intégré pour la configuration du module LOM sans fil » du ThinkSystem SE350 Guide de configuration. Remplacement de la carte mère Cette procédure permet de retirer ou d'installer la carte mère.
  • Page 135 • Déconnectez les câbles du ventilateur (voir « Retrait d'un ventilateur » à la page 73). • Retirez la grille d’aération (voir « Retrait de la grille d'aération » à la page 53). • Retirez l’assemblage de cartes mezzanines PCIe (voir «...
  • Page 136 Etape 4. Retirez le panneau opérateur en le tirant vers l'extérieur pour le faire sortir du serveur. Figure 130. Retrait du panneau opérateur avant Etape 5. Retirez les six vis de fixation du module LOM. Figure 131. Retrait du module LOM Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 137 Etape 6. Tirez légèrement le module LOM vers l’avant, puis soulevez-le en l’inclinant pour le retirer du serveur. Figure 132. Retrait du module LOM Remarque : Le module LOM sans fil et le module LOM 10G SFP + sont retirés selon la même méthode.
  • Page 138 Avant d'installer la carte mère, procédez comme suit : 1. Lisez les sections ci-après pour vous assurer de travailler sans danger. • « Sécurité » à la page iii • « Conseils d'installation » à la page 39 Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 139 2. Mettez l’emballage antistatique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface antistatique. 3. Si un onglet d'extraction isolant se trouve sous la pile CMOS sur la carte mère de remplacement, retirez- Figure 136.
  • Page 140 Etape 4. Insérez le module LOM dans le serveur en l’inclinant, comme indiqué. Ensuite, mettez l’emballage LOM en place sur les broches de guidage. Remarque : Le module LOM sans fil et le module LOM 10G SFP + sont installés selon la même méthode. Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 141 Figure 140. Installation du module LOM Etape 5. Installez les six vis pour fixer le module LOM. Figure 141. Installation du module LOM Etape 6. Alignez le panneau opérateur avant sur le châssis et insérez le panneau à l’avant du serveur. Chapitre 3 Procédures de remplacement de matériel...
  • Page 142 Etape 7. Installez les deux vis qui fixent le connecteur VGA, puis installez les trois vis sur les côtés du serveur. Figure 143. Installation des vis Etape 8. Installez les deux vis au bas du serveur. Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 143 Figure 144. Installation des vis Etape 9. Retirez l’étiquette d’accès réseau XClarity Controller sur le dissipateur thermique du processeur et fixez-la à l’étiquette d’accès réseau située à l’avant du serveur. Figure 145. Emplacement de l'étiquette d'accès réseau Etape 10. Installez les composants suivants : •...
  • Page 144 136. 6. Mettez à jour la clé du périphérique. 7. Pour ThinkSystem SE350 avec Security Pack, ré-activez le système. Voir « Activer le système » dans le ThinkSystem SE350 Guide de configuration. 8. Activation de TPM. Voir « Activation de TPM » à la page 138.
  • Page 145 Assurez-vous de décompresser l’outil OneCLI et les fichiers requis dans le même répertoire. 3. Une fois Lenovo XClarity Essentials OneCLI en place, entrez les commandes suivantes pour définir le type de machine et le numéro de série : onecli config set SYSTEM_PROD_DATA.SysInfoProdName <m/t_model> [access_method] onecli config set SYSTEM_PROD_DATA.SysInfoSerialNum <s/n>...
  • Page 146 −−bmc xcc_user_id:xcc_password@xcc_external_ip onecli config set SYSTEM_PROD_DATA.SysInfoSerialNum <s/n> −−bmc xcc_user_id:xcc_password@xcc_external_ip 4. Réinitialisez le Lenovo XClarity Controller aux paramètres par défaut. Voir la section « Réinitialisation de BMC aux paramètres d'usine par défaut » dans la documentation XCC compatible avec votre serveur sur https://sysmgt.lenovofiles.com/help/topic/lxcc_frontend/lxcc_overview.html...
  • Page 147 Remarque : Veuillez noter qu’un utilisateur IPMI local et un mot de passe doivent être définis dans Lenovo XClarity Controller pour avoir accès à distance au système cible. Pour définir la stratégie TPM à partir de Lenovo XClarity Essentials OneCLI : 1. Lisez TpmTcmPolicyLock pour vérifier si TPM_TCM_POLICY a été verrouillé : OneCli.exe config show imm.TpmTcmPolicyLock --override --imm <userid>:<password>@<ip_address>...
  • Page 148 Remarques : Si la stratégie de présence physique a été désactivée : 1. Réglez le cavalier de présence physique matériel sur la carte mère afin de valider la présence physique. 2. Activez la stratégie de présence physique à partir de l’invite F1 (Paramètres UEFI) ou Lenovo XClarity Essentials OneCLI.
  • Page 149 Pour activer l'amorçage sécurisé UEFI depuis Lenovo XClarity Provisioning Manager : 1. Démarrez le serveur et appuyez sur F1 pour afficher Lenovo XClarity Provisioning Manager l’interface. 2. Si le mot de passe administrateur est obligatoire pour le démarrage, entrez le mot de passe.
  • Page 150 Pour retirer le carter supérieur, procédez comme suit : Visionnez la procédure. Une vidéo du processus est disponible : • Youtube : https://www.youtube.com/playlist?list=PLYV5R7hVcs-DkEpH4SzvKZck4f6rVRzUE • Youku : http://list.youku.com/albumlist/show/id_52211641.html Figure 146. Retrait du carter supérieur Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 151 Etape 1. Appuyez en même temps sur le bouton de libération et le point de pression et faites glisser le carter vers l'arrière du serveur. Etape 2. Soulevez le carter supérieur afin de le retirer du serveur. Si vous devez renvoyer le composant défectueux, emballez-le pour éviter qu'il ne soit endommagé au cours du transport.
  • Page 152 « Mise sous tension du nœud » à la page 17). Remplacement d’une carte TPM (pour la Chine continentale uniquement) Les informations suivantes vous indiquent comment retirer et installer la carte TPM (pour la Chine continentale uniquement). Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 153 Retrait de la carte TPM (pour la Chine continentale uniquement) Les informations suivantes vous indiquent comment retirer la carte TPM (pour la Chine continentale uniquement). Avant de retirer la carte TPM (pour la Chine continentale uniquement), procédez comme suit : 1.
  • Page 154 « Installation d'un nœud de traitement » à la page 63). 2. Rebranchez les cordons d'alimentation et tous les câbles externes. Fin du remplacement des composants Ces informations vous indiquent comment terminer le remplacement des composants. Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 155 • Mettez à jour la configuration du UEFI. • Reconfigurez les grappes de disques si vous avez installé ou retiré une unité remplaçable à chaud ou un adaptateur RAID. Consultez le document Lenovo XClarity Provisioning Manager Guide d’utilisation, disponible pour téléchargement à l’adresse suivante : http:// datacentersupport.lenovo.com...
  • Page 156 Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 157 Une alerte est un message ou une autre indication signalant un événement ou un événement imminent. Les alertes sont générées par le module Lenovo XClarity Controller ou par UEFI sur les serveurs. Ces alertes sont stockées dans le journal des événements Lenovo XClarity Controller. Si le serveur est géré par le Chassis Management Module 2 ou par Lenovo XClarity Administrator, les alertes sont automatiquement transférées à...
  • Page 158 Journal des événements Lenovo XClarity Controller Lenovo XClarity Controller surveille l'état physique du serveur et de ses composants à l'aide de capteurs mesurant des variables physiques internes telles que la température, les valeurs de tension de l'adaptateur d'alimentation, la vitesse des ventilateurs et l'état des composants. Lenovo XClarity Controller fournit plusieurs interfaces au logiciel de gestion des systèmes, ainsi qu’aux administrateurs système et aux...
  • Page 159 LCD des informations système et les voyants situés sur les autres composants serveur qui peuvent également être allumés aident à isoler l'erreur. Celui-ci est contrôlé par le module Lenovo XClarity Controller. Bouton de réinitialisation du module LOM compatible sans fil : Appuyez sur ce bouton pour réinitialiser le SoC réseau (n’utilisez ce bouton que lorsque le support de service vous y invite).
  • Page 160 • Modules de mémoire jusqu'à atteindre la configuration minimale prise en charge par le serveur. Voir « Spécifications » à la page 1 pour déterminer la configuration minimale requise pour votre serveur. Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 161 4. Mettez le serveur sous tension. Si le problème disparaît en retirant un adaptateur du serveur, mais réapparaît en réinstallant le même adaptateur, ce dernier est probablement la cause du problème. Si le problème réapparaît dès que vous remplacez l'adaptateur par un autre, essayez un emplacement PCIe. Si le problème s'avère être un problème lié...
  • Page 162 • Si vous gérez le serveur depuis Lenovo XClarity Administrator, commencez par le journal des événements Lenovo XClarity Administrator. • Si vous utilisez une autre application de gestion, commencez par le journal des événements Lenovo XClarity Controller. Pour plus d'informations sur les journaux des événements, voir «...
  • Page 163 3. Consultez afin de vérifier que l’unité https://static.lenovo.com/us/en/serverproven/index.shtml d’hyperviseur intégrée est prise en charge pour le serveur. 4. Vérifiez que l'unité d'hyperviseur intégré est figure dans la liste des options d'amorçage disponibles. Depuis l'interface utilisateur du contrôleur de gestion, cliquez sur Configuration du serveur ➙ Options d'amorçage.
  • Page 164 été désactivé manuellement. • Il n'y a pas de non concordance de mémoire en cas de configuration minimale de la mémoire. 2. Réinstallez les barrettes DIMM et redémarrez le serveur. Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 165 3. Exécutez les diagnostic mémoire. Lorsque vous démarrez un serveur et appuyez sur F1, l’interface LXPM est affichée par défaut. Vous pouvez exécuter des diagnostics de mémoire depuis cette interface. Depuis la page de diagnostics, cliquez sur Exécutez un diagnostic ➙ Test de mémoire. 4.
  • Page 166 éventuelle cause : connectez le câble du moniteur directement au connecteur approprié à l'arrière du serveur. 2. Si le serveur s'est installé avec les adaptateurs graphiques lors de sa mise sous tension, le logo Lenovo apparaît à l'écran au bout d'environ 3 minutes. Ceci est normal, car le système est en cours de chargement.
  • Page 167 1. Vérifiez que les paramètres de langue et de localisation sont corrects pour le clavier et le système d'exploitation. 2. Si la langue utilisée est incorrecte, mettez à jour le microprogramme de serveur au dernier niveau. Pour plus d'informations, voir «...
  • Page 168 « L'adaptateur PCIe n'est pas reconnue ou ne fonctionne pas » à la page 160 • « Un périphérique Lenovo en option qui fonctionnait auparavant ne fonctionne plus. » à la page 161 • « Un périphérique Lenovo en option venant d'être installé ne fonctionne pas. » à la page 161 •...
  • Page 169 UEFI ou retirer/désactivez désactiver certains périphériques PCIe. 9. Contactez le support technique Lenovo. Un périphérique Lenovo en option venant d'être installé ne fonctionne pas. 1. Vérifiez les points suivants : • Le dispositif est pris en charge pour le serveur (voir https://static.lenovo.com/us/en/serverproven/...
  • Page 170 1. Vérifiez que tous les câbles, notamment le câble d’interface de la console, sont correctement connectés et sécurisés. 2. Vérifiez que le moniteur fonctionne correctement en le testant sur un autre nœud de traitement. Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 171 « Configuration LTE dans Linux » à la page 166 • « Liste de contrôle de configuration LTE pour le service Lenovo » à la page 166 • « Enregistrement du réseau avec l’APN sélectionné » à la page 168 Chapitre 4 Identification des problèmes...
  • Page 172 Le serveur ne parvient pas à se connecter au Wi-Fi Procédez comme suit jusqu’à ce que le problème soit résolu : 1. Connectez-vous à Lenovo XClarity Controller (modifier le mot de passe lors de la première connexion). Activez la Connectivité Wi-Fi et entrez les informations du Wi-Fi existant.
  • Page 173 Le serveur n’a pas pu être défini sous le mode WLAN AP Procédez comme suit jusqu’à ce que le problème soit résolu : 1. Connectez-vous à Lenovo XClarity Controller (modifier le mot de passe lors de la première connexion). Activez la Connectivité Wi-Fi et entrez les informations du mode AP.
  • Page 174 Échec de la connexion LTE Procédez comme suit jusqu’à ce que le problème soit résolu : 1. Connectez-vous à Lenovo XClarity Controller (modifier le mot de passe lors de la première connexion). Activez la Connectivité LTE et appliquez les modifications.
  • Page 175 Domaine Point de contrôle et détails Matériel Les antennes LTE sont correctement installées aux emplacements appropriés. Les câbles d’antenne sont correctement connectés au module LTE. Le SE350 prend en charge uniquement la 4G (LTE) ; la 3G et la 5G ne sont pas prises en charge. L’USIM est correctement installée dans le support SIM de la carte d’adaptateur sans fil.
  • Page 176 /** Is SIM well-installed? Is PIN-CODE setting correct? **/ sudo at_command.sh 'AT+CIMI' /** read IMSI **/ sudo uci show network |grep lte /** check APN, username, password, auth, PDP type **/ Vérifiez l’état de l’enregistrement sur le réseau : Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 177 'AT+CSQ' /**search max RF signal quality between ‘device” and all “carriers “ around the device **/ 'AT+COPS?' /** return wwan’s registered carrier and 4G tech if it’s successful to register to carrier **/ 'AT+CREG?' /** report CS network registration status –2G/3G/4G **/ 'AT+CEREG?' /**report EPS network registration status –...
  • Page 178 « Le détecteur de panne de tension est affiché dans le journal des événements » à la page 172 • « Odeur inhabituelle » à la page 172 • « Le serveur semble être en surchauffe » à la page 172 Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 179 ROM en option n'a été pas configurée sur Hérité. Vous pouvez afficher à distance les paramètres actuels de la mémoire ROM en option en exécutant la commande suivante à l'aide du Lenovo XClarity Essentials OneCLI : onecli config show EnableDisableAdapterOptionROMSupport --bmc xcc_userid:xcc_password@xcc_ipaddress Pour effectuer la récupération d'un système bloqué...
  • Page 180 Procédez comme suit jusqu'à ce que le problème soit résolu. 1. Une odeur inhabituelle peut provenir d'un nouveau matériel installé. 2. Si le problème persiste, prenez contact avec le support Lenovo. Le serveur semble être en surchauffe Procédez comme suit jusqu'à ce que le problème soit résolu.
  • Page 181 Remarque : Les modules LOM compatibles sans fil disposant d'une version du microprogramme antérieure à 1.01 (hyl404p) requièrent l’ajout de commandes spécifiques pour les cartes SIM au Japon. Pour plus de détails, contactez Lenovo. Tableau 37. Informations concernant les cartes SIM des principaux opérateurs du Japon Forfait SIM mens./...
  • Page 182 Le lien suivant fournit une liste de boutiques SoftBank : https://www.softbank.jp/shop/ Pour les paramètres APN des cartes SIM SoftBank, consulter https://www.softbank.jp/mobile/support/usim/ portout_procedure/ Tableau 40. Paramètres APN pour les cartes SIM SoftBank plus.4g plus Nom d’utilisateur Mot de passe Type d’authentification Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 183 Lenovo. La Déclaration de garantie Lenovo souligne que le propriétaire du produit Lenovo (autrement dit vous) est responsable de la maintenance et de la mise à jour de tous les logiciels et microprogrammes du produit (sauf si lesdites activités sont couvertes par un autre contrat de maintenance).
  • Page 184 Collecte des informations requises pour appeler le support Si vous pensez avoir besoin du service prévu par la garantie pour votre produit Lenovo, les techniciens de maintenance peuvent vous aider à préparer plus efficacement votre appel. Pour plus d’informations sur la garantie de votre produit, vous pouvez également consulter...
  • Page 185 XClarity Administrator et sur les nœuds finaux gérés. Vous pouvez choisir d'envoyer les fichiers de diagnostic au Support Lenovo à l'aide de la fonction d'Call Home ou à un autre prestataire de services via SFTP. Vous pouvez également collecter les fichiers de diagnostic manuellement, ouvrir un enregistrement de problème, et envoyer les fichiers de diagnostic au Centre de support Lenovo.
  • Page 186 Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 187 Le présent document peut contenir des inexactitudes ou des coquilles. Il est mis à jour périodiquement. Chaque nouvelle édition inclut les mises à jour. Lenovo peut, à tout moment et sans préavis, modifier les produits et logiciels décrits dans ce document.
  • Page 188 La capacité maximale de disques durs internes suppose que toutes les unités de disque dur standard ont été remplacées et que toutes les baies d’unité sont occupées par des unités Lenovo. La capacité de ces unités doit être la plus importante disponible à ce jour.
  • Page 189 Ce produit n'est peut-être pas certifié dans votre pays pour la connexion, par quelque moyen que ce soit, aux interfaces des réseaux de télécommunications publics. Des certifications supplémentaires peuvent être requises par la loi avant d'effectuer toute connexion. Contactez un représentant Lenovo ou votre revendeur pour toute question.
  • Page 190 Fabricant : Nom de la société américaine : Lenovo Global Technology (United States) Inc. Adresse de la société aux États-Unis : 7001 Development Dr. Bâtiment 7, Morrisville, NC 27560, ÉTATS- UNIS Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
  • Page 191 Données M.2 câble du commutateur d'intrusion réinstallation réinstallation retrait carte mère 25–26, 152 connecteurs installation remplacement Emplacement M.2 retrait numérotation Carte mère 26, 28 Ethernet Carte SIM contrôleur réinstallation 123–124 dépannage retrait Carte TPM installation carter © Copyright Lenovo 2019, 2021...
  • Page 192 à l'électricité mémoire statique mise sous tension et hors tension marques moniteur mémoire observable problèmes PCIe Mettez le serveur sous tension Périphérique USB microprogramme réseau mise à jour Boîtiers ThinkSystem SE350 et ThinkSystem SE350 Guide de maintenance...
