Manipulation du capuchon de la tige
Manipulation du couvercle d'entretien
7.2.8 Raccordement du tuyau de réfrigérant à l'unité extérieure
4MWXM-A
Série Split R32
4P678385-1A – 2022.02

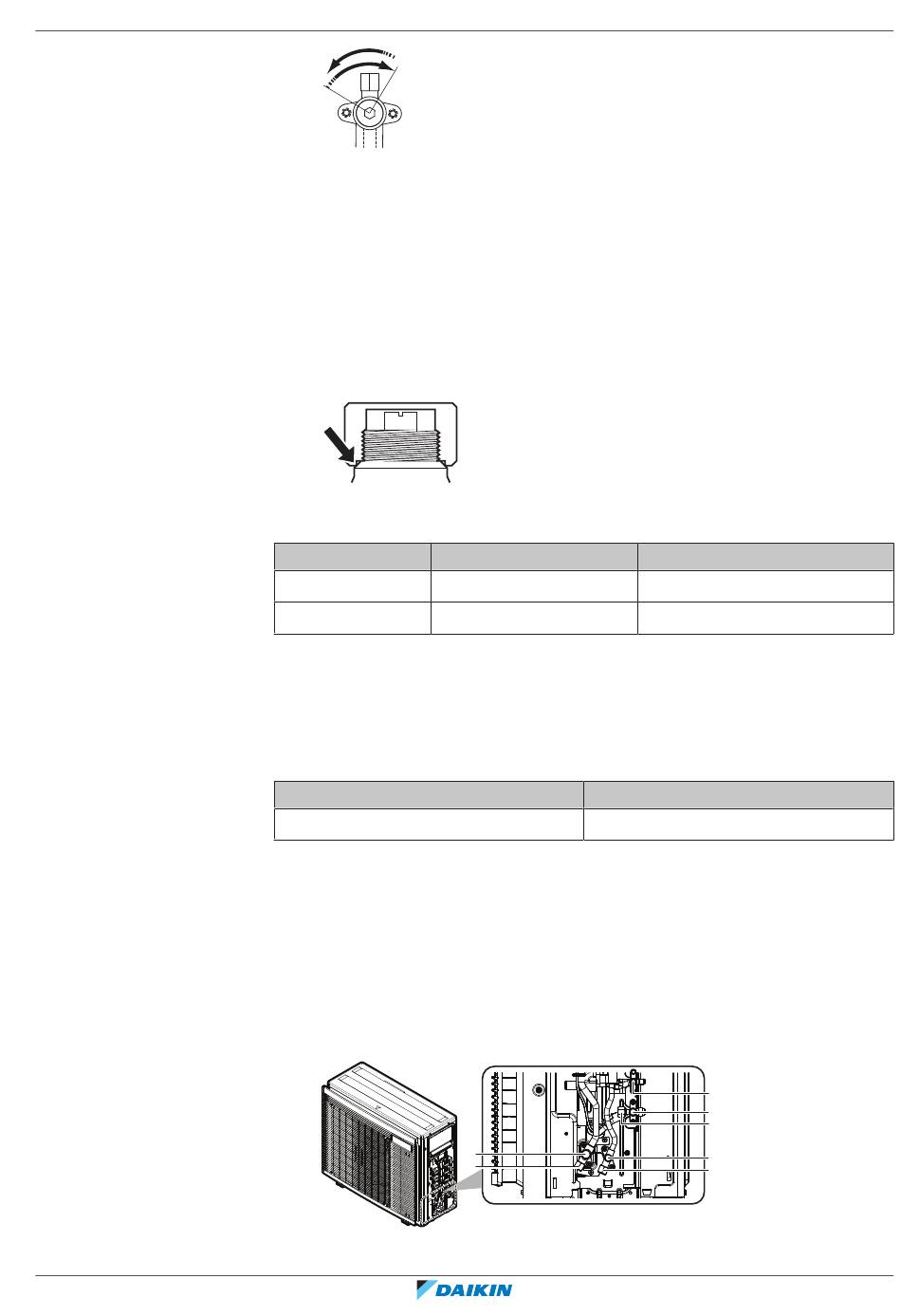

Dans le sens inverse des aiguilles d'une montre pour ouvrir,
dans le sens des aiguilles d'une montre pour fermer.
3 Lorsque la vanne d'arrêt ne peut PAS tourner plus loin, cessez le mouvement
de rotation.
4 Installer le couvercle de la vanne d'arrêt.
Résultat: La vanne est alors ouverte/fermée.
▪ Le capuchon de la tige dispose d'un joint à l'emplacement indiqué par la flèche.
Ne l'endommagez PAS.
▪ Après avoir manipulé la vanne d'arrêt, serrez le capuchon de la tige et vérifiez
qu'il n'y a pas de fuites de réfrigérant.
Capuchon de tige
Côté liquide
Côté gaz
▪ Utilisez TOUJOURS un tuyau de charge équipé d'une broche d'enfoncement de
vanne étant donné que l'orifice de service est une vanne de type Schrader.
▪ Après avoir manipulé l'orifice d'entretien, serrez le capuchon de la tige et vérifiez
qu'il n'y a pas de fuites de réfrigérant.
Elément
Bouchon d'orifice de service
▪ Longueur de la tuyauterie. Maintenez la tuyauterie sur place la plus courte
possible.
▪ Protection de tuyauterie. Protégez la tuyauterie sur place contre les dommages
physiques.
1 Raccordez le raccord du réfrigérant liquide de l'unité intérieure à la vanne
d'arrêt du liquide de l'unité extérieure.
Vers la climatisation:
7
Largeur sur pans (mm)
19
22
b1
d1
Installation de la tuyauterie
|
Couple de serrage (N∙m)
18~20
21~28
Couple de serrage (N∙m)
11~14
a2
b2
d2
a1
c1
Guide de référence installateur
