Deux modes de calibration son disponibles sur les transmetteurs de la série EE36:
-
Calibration 1 point d'humidité / de température : calibration rapide et simple d'une valeur défi-
nie d'humidité / de température (valeur de travail.
-
Calibration 2 points d'humidité / de température : calibration simple offrant des résultats précis
de mesure sur la totalité de la plage d'humidité / de température.
•
Avant toute calibration, le transmetteur et les dispositifs de calibration (par exemple, HUMOR 20...)
doivent être stockés, durant 4 heures minimum, dans la même pièce à température stable !
•
Il faut respecter une température constante durant toute la procédure de calibration !
•
Pour effectuer une calibration, la sonde doit être stabilisée à la valeur d'humidité de
référence durant 20 minutes minimum !
•
Avant toute recalibration, le filtre encrassé doit être remplacé !
•
Une réduction du temps de stabilisation est possible par un nettoyage de la sonde avec une
solution de n-Hexan ou n-Heptan. Remuer délicatement la sonde dans la solution, égouttez
la, puis laisser la sécher pendant 30mn à l'air.
ATTENTION : l'utilisation de toute autre solution que celle indiquée ci-dessus peut
endommager le capteur!
7.1
Afin d'obtenir des réglages précis sur la totalité de la plage d'humidité, il est recommandé
d'effectuer une calibration 2 points d'humidité.
•
La calibration doit démarrer par la valeur basse de la plage de mesure !
•
L'écart entre les 2 valeurs de calibration doit être supérieur à 30 % HR !
•
valeur basse d'humidité < valeur haute d'humidité
•
La calibration en deux points peut être réaliser directement sur l'électronique selon la
description ci-dessous ou avec l'aide du logiciel de configuration. (voir dans Logiciel de
configuration chapitre 5.4 "Calibration" )
point de calibration bas:
rouge
Matériel
CALIBRATION HUMIDITE / TEMPERATURE
Calibration en deux points d'humidité

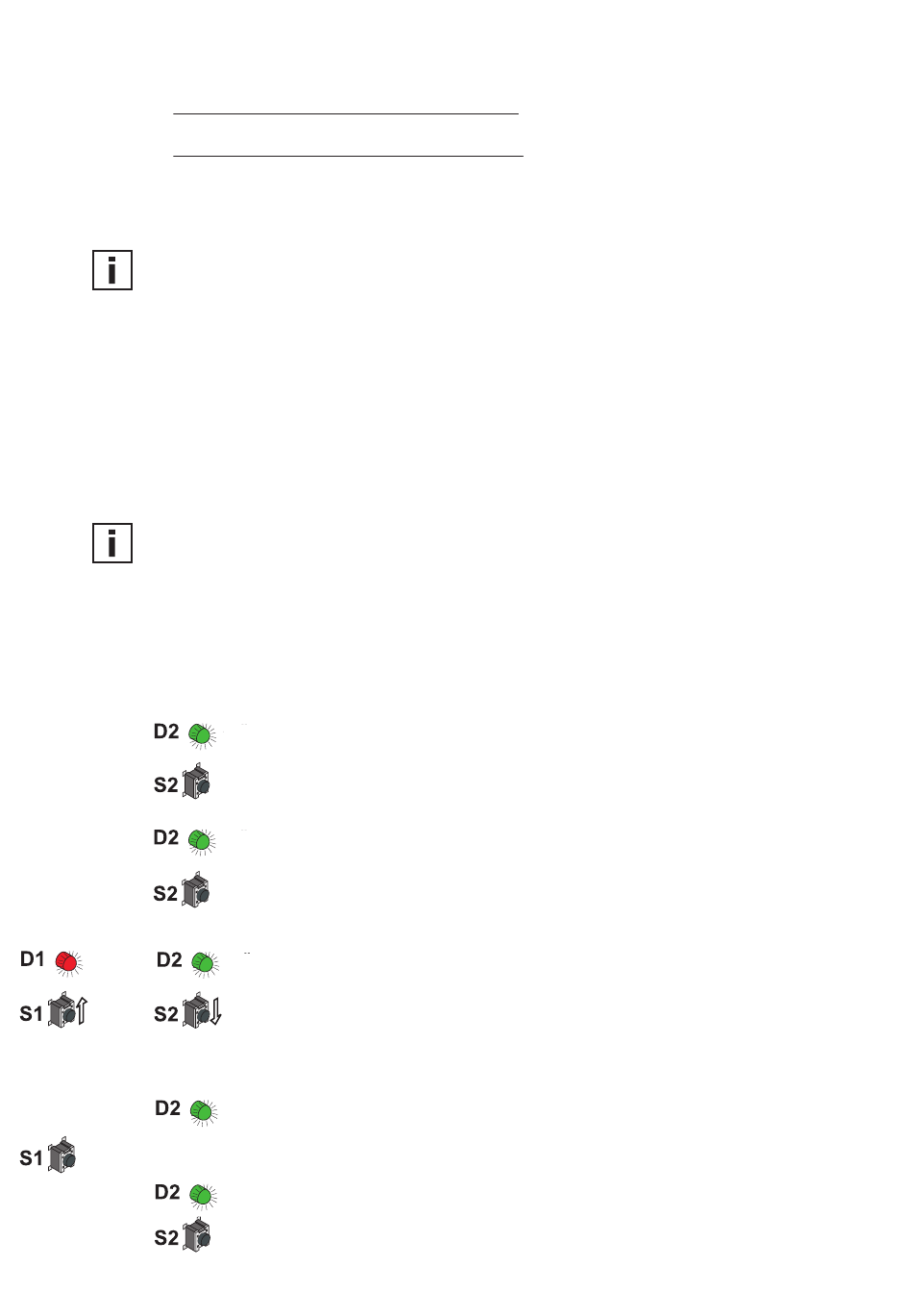

Déroulement de la calibration en 2 points d'humidité directement
sur l 'électronique :
1. Placer la sonde dans l'humidité de référence, soit la valeur
basse de calibration, et laisser stabiliser durant 20 minutes minimum.
verte
2. TOUCHE S2 : Le mode de calibration HR est lancé par pres-
sion sur cette touche pendant 5 secondes minimum. Ce mode
est indiqué par l'allumage de la LED ''D2''.
3. TOUCHE S2: La procédure, pour la valeur de calibration
verte
basse, est lancée après pression sur cette touche de 5 secon-
des minimum. Ce mode de calibration est indiqué par l'allumage
de la diode " D2 " et par l'affichage du symbole " CALIB LOW"
"CALIB BASSE"
sur l'écran.
4. TOUCHES S1 (haut) et S2 (bas): En pressant sur ces deux
verte
touches, la valeur de mesure est ajustée à la valeur de référence
par pas de 0,1 %. La valeur de mesure peut être consultée sur
l'écran ou être transmise via la sortie. Chaque pression sur les
touches S1 ou S2 provoque un clignotement de la LED ''D1''.
5. TOUCHE S1: Après pression sur cette touche durant 5 secon-
des minimum, la valeur de calibration est enregistrée dans la
sonde et la procédure est abandonnée. La sortie du mode de
clignotement vert
calibration est indiquée par le clignotement de la LED " D2 " et
la suppression du symbole " CALIB LOW " sur l'écran LCD.
TOUCHE S2: Après pression sur cette touche durant 5 secon-
des minimum, la procédure est abandonnée sans enregistre-
clignotement vert
ment des valeurs de calibration. La sortie du mode de calibration
est indiquée par le clignotement de la LED " D2 " et la suppres-
sion du symbole " CALIB LOW" sur l'écran LCD.
