Elektroinstalācija
Elektroapgāde
Drošinātājs
RCD (noplūdes strāvas aizs. ierīce)
Pirminstalēšana
> Instalējiet stacionāri iebūvēto elektroapgādes vadu:
• pieslēdziet atsevišķu drošinātāju un noplūdes strā-
vas
aizsardzības ierīci (RCD),
• ārpus norādītajām drošības zonām (0 - 2) pieslē-
dziet pilnībā atvienojošu galveno slēdzi,
• barošanas vadu 3000 mm garumā izvietojiet tā, lai
tas būtu redzams.
> Instalējiet potenciālu izlīdzināšanas vadu:
• vadu 3000 mm garumā izvietojiet tā, lai tas būtu
redzams.
15

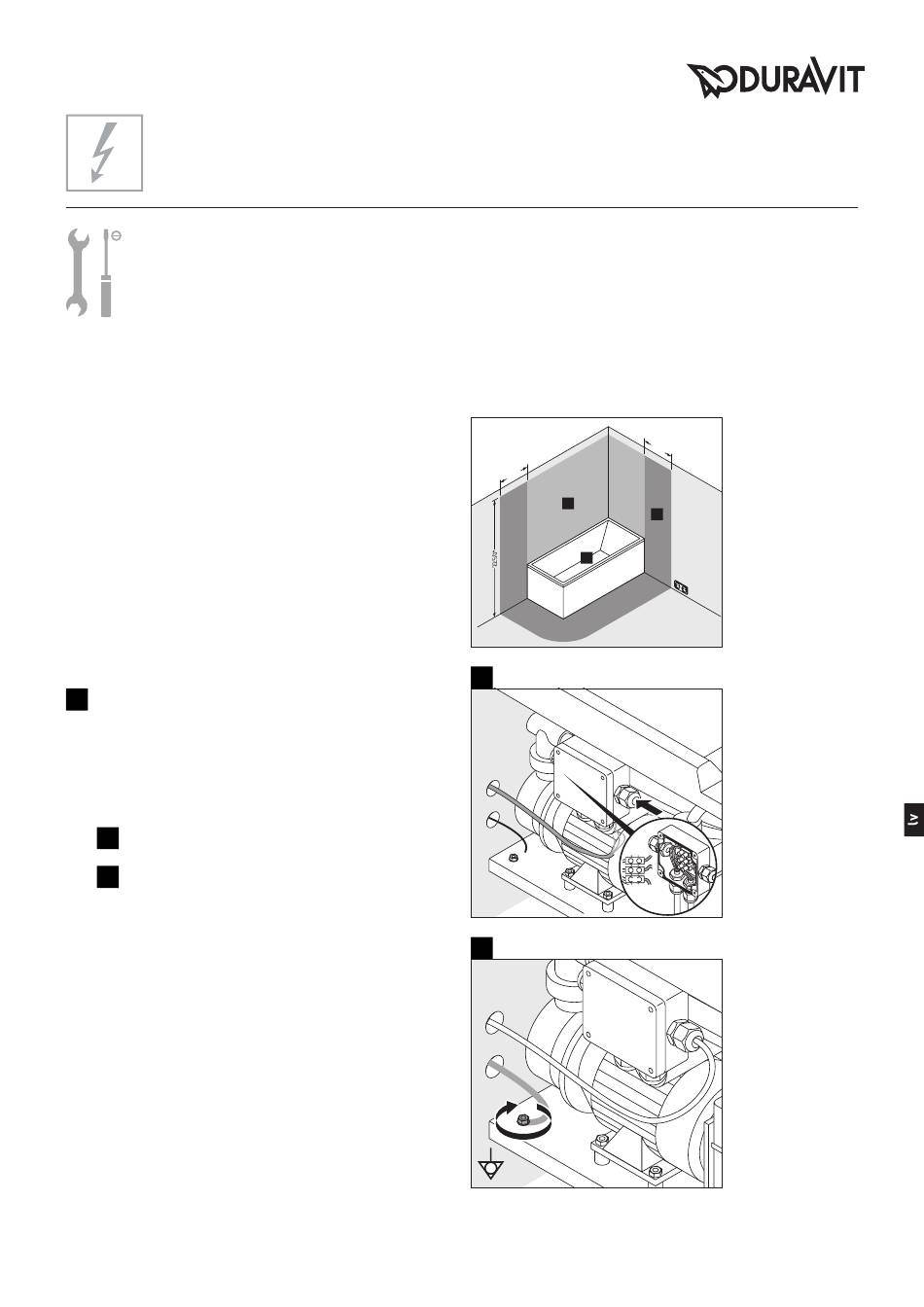

Virpuļvannas pieslēgšana (15. zīm.)
NORĀDĪJUMS! Izvairieties no darbības
traucējumiem!
• Nesasieniet vadus ar kabeļu saitēm.
• Neizvietojiet barošanas vadu paralēli vadības
sistēmas vadiem.
I
Pieslēdziet barošanas vadu tīkla kontaktligzdai.
II
Pieslēdziet virpuļvannai potenciālu
izlīdzināšanas vadu.
7xxxxx xx x xx xxx0: 50 Hz, 220 - 240 V maiņstrāva
7xxxxx xx x xx xxx6: 60 Hz, 220 - 240 V maiņstrāva
I = 16 A
N
≤ 30 mA
I
ΔN
Drošības zonas atbilstoši DIN VDE 0100-701
0
6 0
1
0
I
L
N
PE
II
6 0
0
2
* vai visaugstāk
uzstādītā dušas
sietiņa / ūdens
izplūdes augstums;
atkarībā no tā, kas
atrodas augstāk
WH_M_D-Code_D-Neo_Built-in/21.03.4.
