Watts Master 4 zones 230VAC Guide Utilisateur page 8

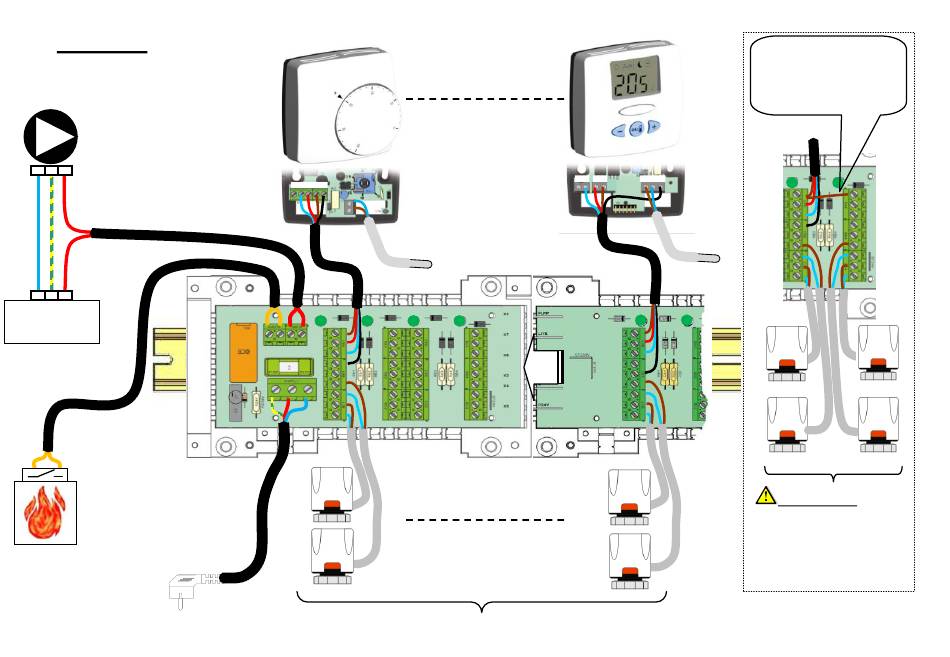

5. Câblage
Pompe
230Vac
50Hz
N PE L
N PE L
Alimentation
extérieure
230Vac 50Hz
Supply
230Vac 50Hz
Chaudière
Alimentation
230Vac 50Hz
WFHT
4 4 2
1
A/B
230NCx
230NCx
4 electrovannes
max par zone
WFHT
Jusqu'à 12
thermostats
4 4
A/B
sensor
SLAVE
Jusqu'à 12 zones
24 electrovannes Max
8
Fonction du pontage
1 thermostat pour le contrôle
de plusieurs zones
Seul le point "1" doit être
ponté entre les zones
2 1
4 electrovannes
max par zone
230NCx
Note importante
Dans ce cas, le nombre maximal
d'électrovannes (zones pontées)
est donné par la capacité de
courant du thermostat utilisé.
Vérifier les caractéristiques du
230NCx
thermostat avant pontage
4 electrovannes
max par zone
