Notice d'installation
Traduction de la notice originale

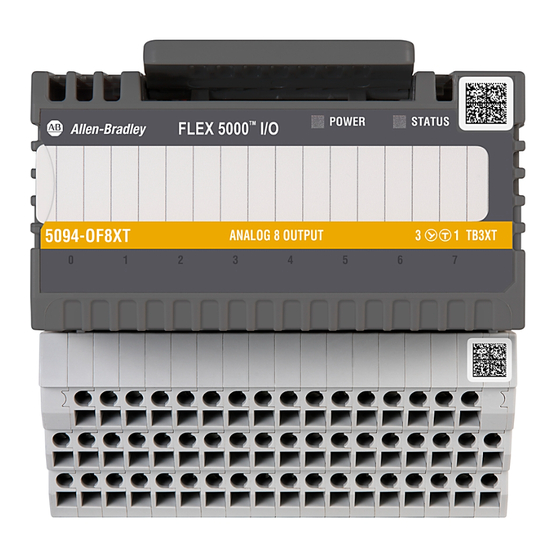

Modules de sorties courant/tension analogiques 8 voies FLEX 5000
Références 5094-OF8, 5094-OF8XT
Sujet
Présentation du produit
Les modules de sorties courant/tension analogiques 5094-OF8 et 5094-OF8XT convertissent des valeurs numériques en signaux analogiques. Le
module offre des voies de sortie non isolés pouvant se brancher à des dispositifs d'entrée tension ou courant et les voies du module prennent en
charge plusieurs plages pour chaque type de sortie.
Les modules d'E/S FLEX 5000™ utilisent le modèle de communication producteur-consommateur. Le modèle de communication producteur-
consommateur permet un échange de données intelligent entre des modules et d'autres dispositifs du système, pour lequel chaque module génère des
données sans être interrogé en premier.
Les modules d'E/S FLEX 5000 s'utilisent avec des automates Logix5000™ et se configurent avec le logiciel Studio 5000 Logix Designer®. Pour de
plus amples informations sur la compatibilité entre les différents modèles d'automates Logix 5000 et les versions du logiciel Logix Designer avec des
modules d'E/S FLEX 5000, consultez la liste des publications dans
Page
5
5
5
7
7
8
9
10
11
12
12
12
13
Documentations connexes, page
13.
Publicité
Table des Matières
Manuels Connexes pour Rockwell Automation Allen-Bradley FLEX 5000
Sommaire des Matières pour Rockwell Automation Allen-Bradley FLEX 5000
-
Page 1: Table Des Matières
Notice d’installation Traduction de la notice originale Modules de sorties courant/tension analogiques 8 voies FLEX 5000 Références 5094-OF8, 5094-OF8XT Sujet Page À propos du module Avant de commencer Composants nécessaires Installation du module Installation du cache de terminaison Câblage du bornier Déconnexion des fils du bornier Schéma de câblage Mise sous tension du système... - Page 2 Indien de apparatuur wordt gebruikt op een wijze die niet is gespecificeerd door de fabrikant, dan bestaat het gevaar dat de beveiliging van de apparatuur niet goed werkt. Publication Rockwell Automation 5094-IN007A-FR-P – Mai 2018...
-
Page 3: Environnement Et Armoire De Protection
• Ces modules sont destinés à être utilisés dans des zones où les atmosphères explosives causées par des gaz, des vapeurs, des buées ou de l’air ont peu de chance de se produire, ou ne se produisent que rarement et durant de courtes durées. De tels emplacements correspondent à la classification Zone 2 selon la directive ATEX 2014/34/CE. Publication Rockwell Automation 5094-IN007A-FR-P – Mai 2018... -
Page 4: Homologation Environnements Dangereux Cei
• Il est impératif de suivre les instructions décrites dans ce manuel utilisateur. • Cet équipement ne doit être utilisé qu’avec des bus intermodules Rockwell Automation certifiés ATEX/IECEx. • Secure any external connections that mate to this equipment by using screws, sliding latches, threaded connectors, or other means provided with this product. -
Page 5: À Propos Du Module
Les illustrations, graphiques, exemples de programmes et exemples de disposition sont tous fournis uniquement à titre d’ e xemple. Étant donné que de nombreuses variables et exigences sont associées à chaque installation particulière, Rockwell Automation décline toute responsabilité pour des utilisations basées sur les exemples montrés dans cette publication. -
Page 6: Dimensions
200 mm environ et utilisez des butées d’ e xtrémité si nécessaire. Veillez à ce que le rail DIN soit mis à la terre correctement. Pour plus d’informations, reportez- vous à la publication Rockwell Automation 1770-4.1, « Industrial Automation Wiring and Grounding Guidelines ». -
Page 7: Installation Du Module
Une fois que vous avez installé tous les modules nécessaires à votre système, installez le cache de terminaison sur la dernière embase. 1. Vérifiez que le cache de terminaison est déverrouillé. Si le cache de terminaison est verrouillé, tirez la languette jusqu’à ce qu’elle s’enclenche. Verrouillée Déverrouillée Languette Publication Rockwell Automation 5094-IN007A-FR-P – Mai 2018... -
Page 8: Câblage Du Bornier
(Les bornes de tension sont connectées les unes aux autres en interne.) 6. Connectez le commun de sortie associé à la borne de commun correspondante pour chaque sortie. (Les bornes de commun sont connectées les unes aux autres en interne.) Publication Rockwell Automation 5094-IN007A-FR-P – Mai 2018... -
Page 9: Déconnexion Des Fils Du Bornier
À vis 2. Retirez le fil. 1. Insérez et maintenez un tournevis dans la borne de droite. À ressort 2. Retirez le fil. 3. Retirez le tournevis. Bornier à vis Bornier à ressort Publication Rockwell Automation 5094-IN007A-FR-P – Mai 2018... -
Page 10: Schéma De Câblage
Barre de blindage compteurs rapides à l’aide de l’ e mbase 5094-TB3 ou 5094-TB3T. L’accessoire pour barre de blindage 5094-STB est disponibles séparémént. Publication Rockwell Automation 5094-IN007A-FR-P – Mai 2018... -
Page 11: Mise Sous Tension Du Système
Après avoir installé les modules d’E/S FLEX 5000, vous pouvez mettre l’adaptateur EtherNet/IP FLEX 5000 sous tension et, si vous l’utilisez, brancher l’alimentation utilisateur aux borniers. Pour de plus amples informations, voir Considérations concernant l’alimentation électrique, page Publication Rockwell Automation 5094-IN007A-FR-P – Mai 2018... -
Page 12: Retrait Du Module
250 V (continue), type isolation de base, système relié au terrain Tension d’isolement Aucune isolation entre les ports de sortie et l’alimentation SA Aucune isolation entre chaque port de sortie Détrompage du bornier Publication Rockwell Automation 5094-IN007A-FR-P – Mai 2018... -
Page 13: Documentations Connexes
Déclarations de conformité, certificats et autres détails relatifs aux homologations. http://www.rockwellautomation.com/global/certification/overview.page Vous pouvez consulter ou télécharger les publications à l’adresse http://www.rockwellautomation.com/literature/. Pour commander des copies imprimées de documents techniques, contactez votre distributeur Allen-Bradley ou votre représentant commercial Rockwell Automation. Publication Rockwell Automation 5094-IN007A-FR-P – Mai 2018... - Page 14 Modules de sorties courant/tension analogiques 8 voies FLEX 5000 Notes : Publication Rockwell Automation 5094-IN007A-FR-P – Mai 2018...
- Page 15 Modules de sorties courant/tension analogiques 8 voies FLEX 5000 Notes : Publication Rockwell Automation 5094-IN007A-FR-P – Mai 2018...
-
Page 16: Assistance Rockwell Automation
