Proline Promass I 100 EtherNet/IP
Endress+Hauser
Pour la version d' a ppareil avec connecteur : tenir seulement compte du pas 6.
1. Selon la version du boîtier : desserrer le crampon de sécurité ou la vis de fixation du
couvercle du boîtier.
2. Selon la version du boîtier : dévisser ou ouvrir le couvercle du boîtier et le cas échéant
séparer l' a fficheur local du module de l' é lectronique principale→  117.
3. Passer le câble à travers l' e ntrée de câble. Ne pas retirer la bague d' é tanchéité de
l' e ntrée de câble, afin de garantir l' é tanchéité.
4. Dénuder le câble et ses extrémités. Dans le cas de fils toronnés : sertir en plus des
embouts.
5. Raccorder le câble selon l' a ffectation des bornes ou l' o ccupation des broches du
connecteur .
6. Selon la version d' a ppareil : serrer fermement les raccords de câble ou embrocher le
connecteur et le serrer fermement .
7.
AVERTISSEMENT
L
Suppression du degré de protection du boîtier en raison d'une étanchéité
insuffisante de ce dernier !
‣
Visser la vis sans l' a voir graissée. Les filets du couvercle sont enduits d' u n
lubrifiant sec.
Remonter le transmetteur dans l' o rdre inverse.
7.2.2

Assurer la compensation de potentiel

Exigences
Aucune mesure spéciale pour la compensation de potentiel n' e st nécessaire.
Dans le cas d' u n appareil pour zone explosible : respecter les consignes figurant dans
la documentation Ex (XA).
7.3 Directives de raccordement spéciales
7.3.1

Exemples de raccordement

EtherNet/IP
1

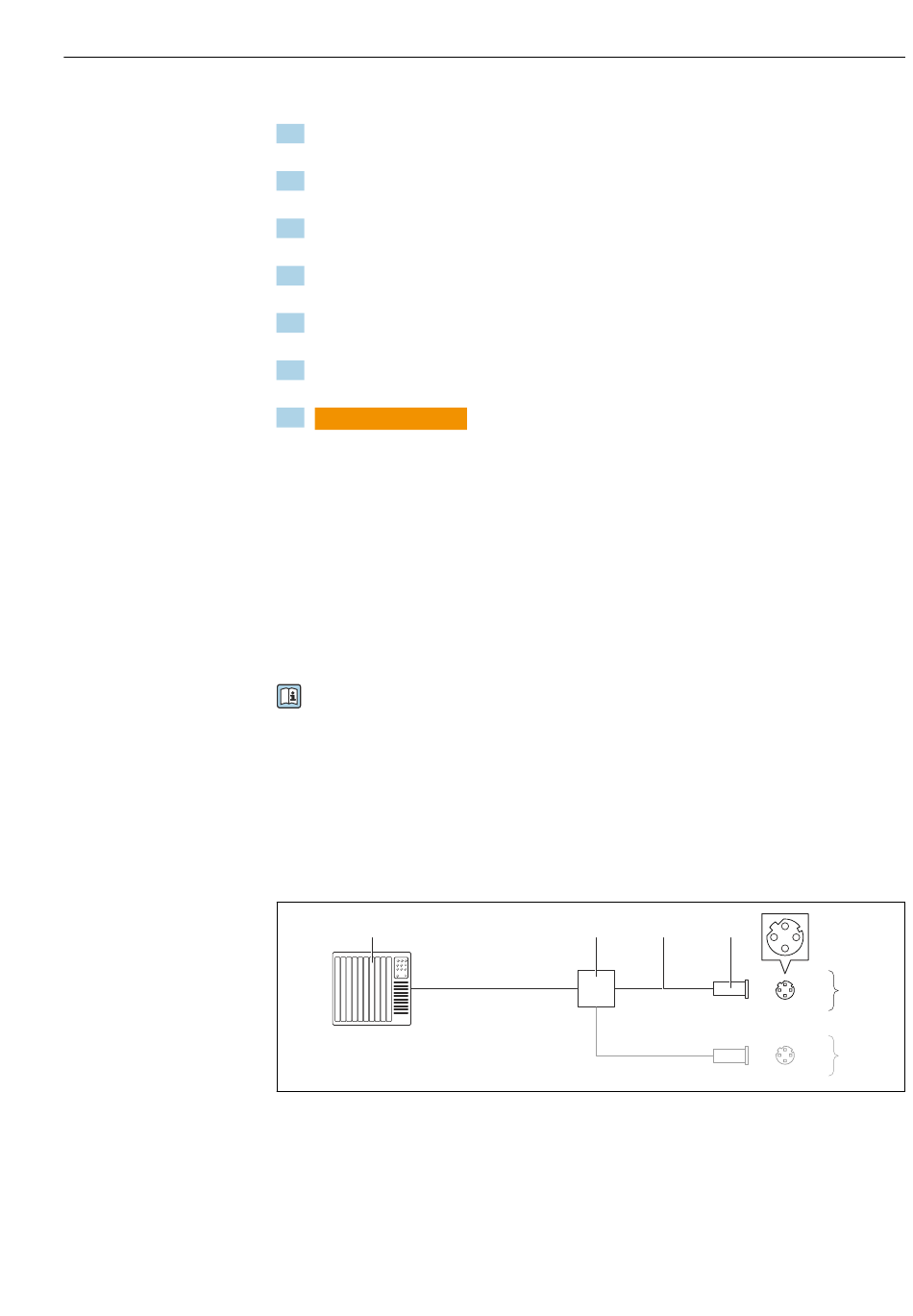

 11 Exemple de raccordement pour EtherNet/IP
1 Système/automate (par ex. API)
2 Commutateur Ethernet
3 Respecter les spécifications de câble →  29
4 Connecteurs
5 Transmetteur
Raccordement électrique
2 3 4
5
5
A0016805
33
