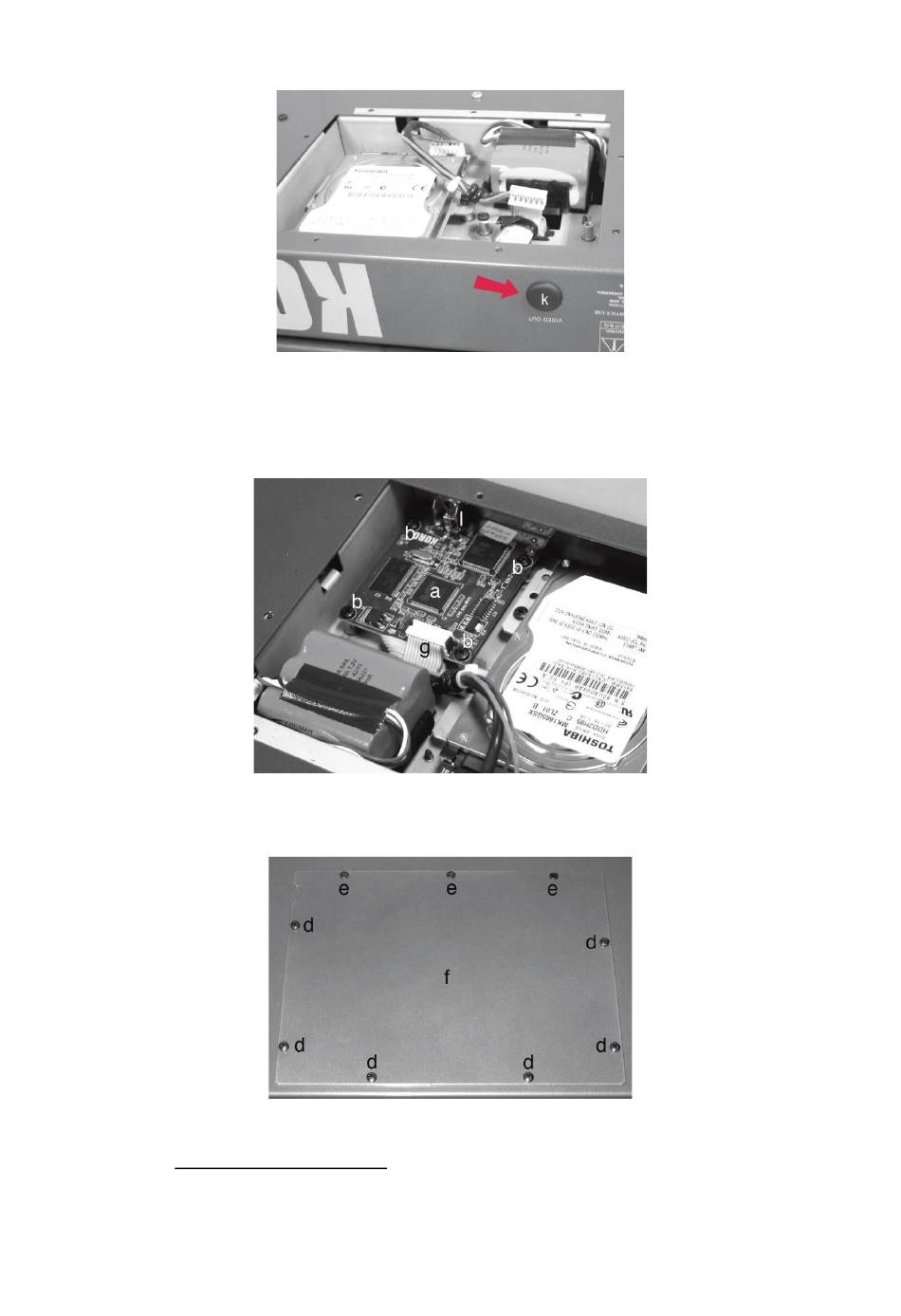

4. Retirez la butée de protection (k) en appuyant dessus de l'interieur.
-
5. Placez la carte vidéo (a) sur les quatre pieds à l'intérieur de l'instrument et faites
-
sortir le connecteur vidéo (l) à l'arrière de l'instrument en le faisant passer par l'orifice
prévu à cet effet. Fixez la carte vidéo (a) aux quatre pieds à l'aide des quatre vis
retirées au préalable (b). Connectez le câble d'alimentation (g) à la carte tel qu'illustré
plus loin.
6. Remontez le couvercle (f) à sa position originale. Fixez le couvercle sur le dessous
-
de l'instrument avec les six vis de fixation (d) et les trois vis de fixation à tête plate (e)
retirées au préalable.
3.1.4 Connexions et réglages
1. Connecter la sortie vidéo de l'instrument à l'entrée vidéo du poste de télévision.
-
Selon le type de poste de télévision, on peut utiliser un câble du type "de RCA à
