6.4.4 Installation immergée transportable
AVERTISSEMENT
Risque de brûlure au niveau des surfaces brû-
lantes !
Le carter de moteur peut devenir brûlant en cours de
fonctionnement. Cela peut entraîner des brûlures.
Après l'arrêt, laisser la pompe refroidir à température
ambiante !
AVERTISSEMENT
Arrachement du flexible de refoulement !
Risque de blessures (graves) en cas d'arrachement
ou de basculement du flexible de refoulement. Fixer
solidement le flexible de refoulement sur la sortie !
Éviter de plier le flexible de refoulement.
AVIS
Problèmes de pompage dus à un niveau d'eau
insuffisant
Le système hydraulique est à purge automatique.
Par conséquent, de légers coussins d'air se pro-
duisent durant le cycle de pompage. Un niveau de
fluide trop bas peut entraîner un déplacement du
débit. Le niveau d'eau minimal autorisé doit at-
teindre le bord supérieur du corps hydraulique !
Pour une installation mobile, la pompe doit être équi-
pée d'un piétement rapporté. Celui-ci garantit une
garde au sol minimum dans la zone d'aspiration et sta-
bilise l'installation sur un sol ferme. Ce type d'installa-
tion permet un positionnement idéal dans le local d'ex-
ploitation/l'emplacement d'installation. Un support dur
doit être utilisé dans les zones d'exploitation afin d'évi-
ter un enfoncement dans les sols meubles. Un flexible
de refoulement est raccordé côté refoulement. Dans le
cas de durées de fonctionnement prolongées, monter
la pompe fixement au sol. Ceci empêche les vibrations,
assure une exploitation sans perturbations et une usure
réduite.
ATTENTION ! Si le moteur doit être émergé en cours
de fonctionnement, il convient de respecter le mode
pour fonctionnement non immergé (S2-15, S3
10 %*) !
* Le mode de fonctionnement S3 25 % est autorisé si le
refroidissement nécessaire du moteur est garanti avant
la remise en marche ! Afin de garantir le refroidissement
Notice de montage et de mise en service Wilo-Rexa FIT
Montage et raccordement électrique
nécessaire, le moteur doit être complètement immergé
pendant au moins 1 min !
Étapes de travail
4
2

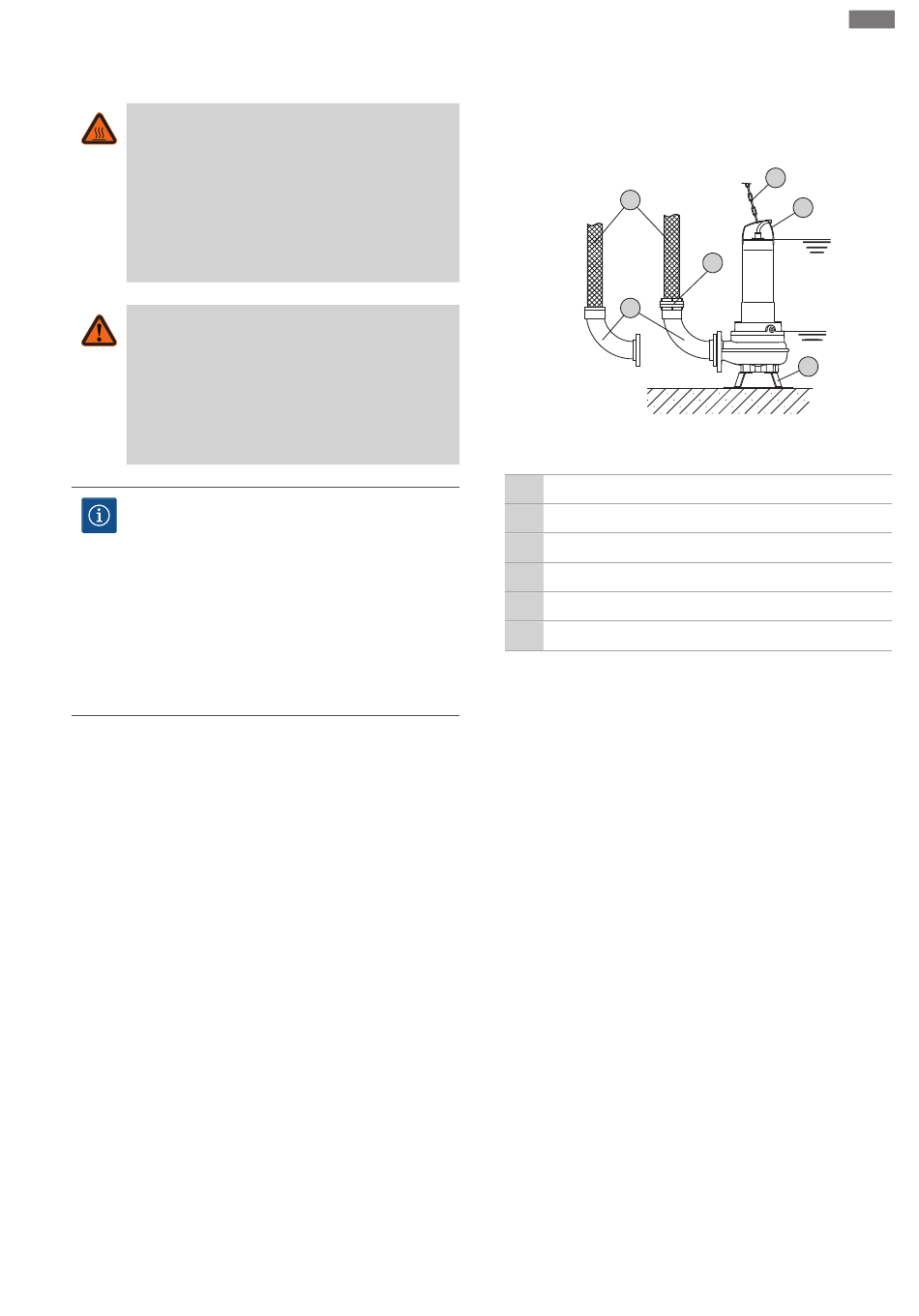

Fig. 6: Installation immergée et transportable
1 Piétement rapporté
2 Coude avec raccord tuyau ou raccord fixe Storz
3 Raccord express Storz
4 Flexible de refoulement
5 Instrument de levage
6 Point d'élingage
‡ Monté sur pied de pompe.
‡ Refoulement préparé : Coude monté avec raccord
tuyau ou avec accouplement Storz.
1. Fixer l'instrument de levage au niveau du point d'élin-
gage de la pompe à l'aide d'un maillon.
2. Lever la pompe et la poser sur le poste de travail (cuve,
fosse) prévu.
3. Poser la pompe sur un sol solide. ATTENTION ! Évitez
tout enfoncement !
4. Poser le flexible de refoulement et le fixer à un empla-
cement donné (p. ex au niveau de l'évacuation). DAN-
GER ! L'arrachement ou le basculement du flexible de
refoulement peut entraîner des blessures (graves) !
Fixer solidement le flexible de refoulement sur la sor-
tie.
5. Poser correctement le câble d'alimentation électrique.
ATTENTION ! Ne pas endommager le câble d'alimen-
tation électrique !
▶ La pompe est installée, l'électricien peut effectuer le
raccordement électrique.
6.4.5 Pilotage du niveau
Le pilotage du niveau permet de déterminer le niveau
de remplissage ; la pompe est activée et désactivée au-
