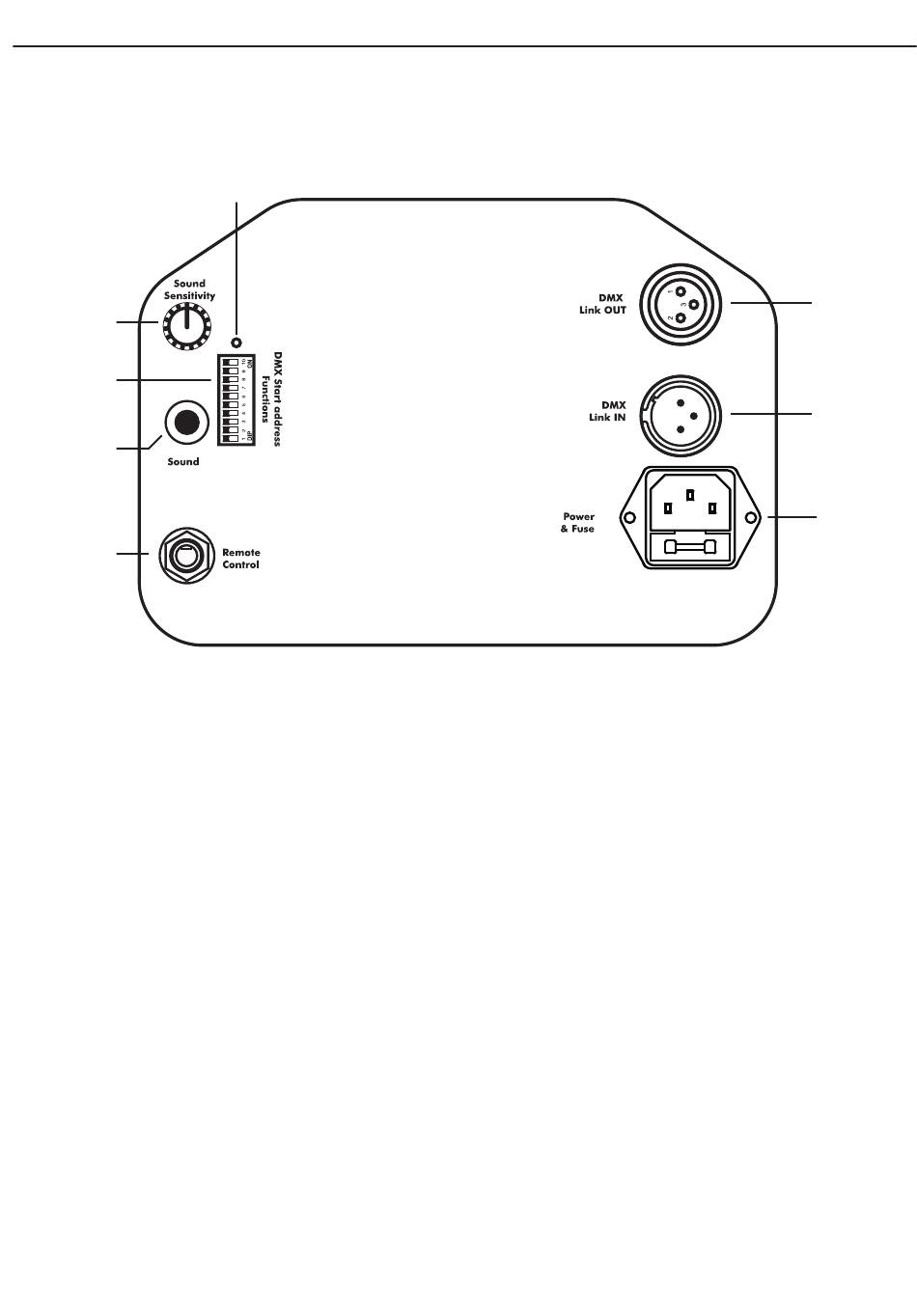

3 - Description
6
3
5
4
1- Entrée DMX.
Fiche XLR mâle. PIN1=Masse /PIN2=signal -/PIN3=signal +.
Si vous utilisez un appareil avec une sortie DMX de 5 broches, vous devrez utiliser un adaptateur de 5 vers 3
broches.
2- Sortie DMX.
Fiche XLR femelle. PIN1=Masse /PIN2=signal -/PIN3=signal +.
3- Dipswitches (commutateurs).
Ce dispositif dipswitch 1-9 permet d'assigner l'appareil pour un fonctionnement en DMX. Le canal 1 est l'adresse
de départ. Si tous les commutateurs de 1 à 9 sont éteints, l'appareil sera en mode autonome. Le commutateur 10
installe le mode master/slave sur l'appareil.
4- Remote control.
Permet de relier la télécommande EASY-2 (en option).
5- microphone intégré pour l'impulsion sonore.
6 - Bouton rotatif de réglage de la sensibilité du microphone.
Permet de régler la sensibilité du microphone incorporé.
7 - LED rouge.
Clignote quand l'appareil est sous-tension, et s'éteint quand l'appareil est hors-tension.
8- Prise d'alimentation.
Permet de brancher l'appareil au réseau électrique.
SCN / RLR - 835 - Scanner DMX avec lampe HID 150 W 1000H
7
2
1
8
Page 5
