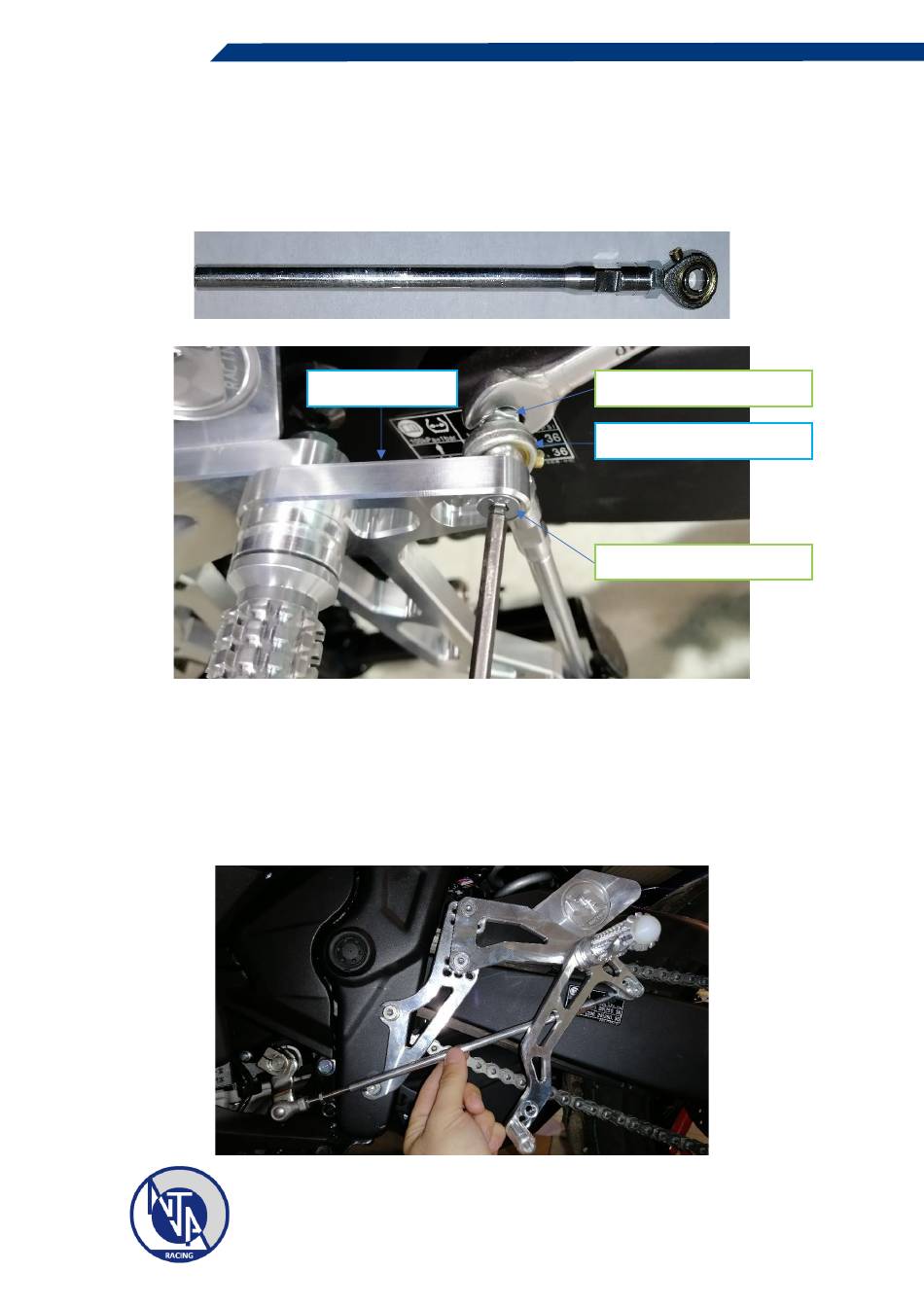

4.3. Monter l'ensemble Biellette de réglage et Embout a rotule respectivement « 3502_Tige
droite » et « 017_E_N2_Emboût à rotule » au niveau du sélecteur « 3501_Sélecteur ». Pour cela prendre la vis
« 039_E_Vis CHC tête basse M6x25 » et la positionner au niveau de l'un des deux trous de réglage du sélecteur, puis
insérer l'embout à rotule et enfin venir à l'aide d'une clé plate de 10 et d'un clé Allen maintenir l'ensemble en vissant
l'écrou M6 Nilstop « 010_E_N2_Ecrou_Nilstop M6 ».
.
4.4. Venir dévisser la Biellette de réglage « 3502_Tige droite » de l'embout a rotule
« 017_E_N2_Emboût à rotule ».
Maintenant de manière simultanée, visser la biellette de réglage « 3502_Tige droite » à la fois sur
la tige filetée précédemment montée « 3505_Tige filetée » et sur l'embout à rotule précédemment
monté « 017_E_N2_Emboût à rotule ».
de chaque côté.
(Passer maintenant à la partie réglage)
Ensemble Biellette de réglage et Embout a rotule
3501_Sélecteur
S'assurer que la biellette de réglage est à minimum vissée de 5 mm
GAMME DE MONTAGE
010_E_N2_Ecrou_Nilstop M6
017_E_N2_Emboût à rotule
039_E_Vis CHC tête basse
M6x25
15
