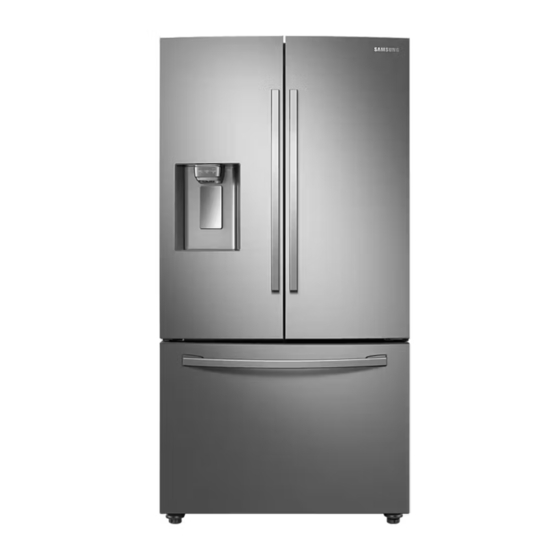

Page 1 Refrigerator User manual Free Standing Appliance FDR_AW2-FS_DA68-03873A-00_EN.indd 1 2019-05-17 10:23:19...
Page 2: Table Des Matières
Contents Safety information What you need to know about the safety instructions Important safety symbols and precautions: State of California Proposition 65 Warning Important safety precautions Severe warning signs for transportation and site Critical installation warnings Installation cautions Critical usage warnings Usage cautions Cleaning cautions Critical disposal warnings...
Page 3 General Do you hear abnormal sounds from the refrigerator? SmartThings Smart Grid (applicable models only) LIMITED WARRANTY (U.S.A.) SAMSUNG REFRIGERATOR Warranty Information (CANADA) If your refrigerator needs service Limited Warranty for Original Purchaser Obligation to the Original Owner Exclusions of the Warranty...
Page 4: Safety Information
• Because the following instructions cover various models, the characteristics of your refrigerator may differ slightly from the refrigerator described in this manual. • If you have any question, contact us at 1-800-SAMSUNG or find help and information online at www.samsung.com.
Page 5: Important Safety Symbols And Precautions
Important safety symbols and precautions: Please follow all safety instructions in this manual. This manual uses the following safety symbols. WARNING Hazards or unsafe practices that may result in severe personal injury, property damage, and/or death. CAUTION Hazards or unsafe practices that may result in severe personal injury and/or property damage.
Page 6 Safety information • The installation location should not be exposed to direct sunlight and not placed near any electric appliance or heat source, e.g. stove, oven or hob, radiator, etc. • If you use two products side by side, for safety reason, be sure to use certified products in explosive gas atmospheres.
Page 7: Severe Warning Signs For Transportation And Site
This appliance is intended to be used in household and similar applications such • staff kitchen areas in shops, offices and other working environments; • farm houses and by clients in hotels, motels and other residential type environments; • bed and breakfast type environments; •...
Page 8: Critical Installation Warnings
Safety information Critical installation warnings WARNING • Do not install the refrigerator in a damp location or place where it may come in contact with water. - Deteriorated insulation on electrical parts may cause an electric shock or fire. • Do not place this refrigerator in direct sunlight or expose it to the heat from stoves, room heaters, or other appliances.
Page 9 - Deteriorated insulation on electrical parts may cause an electric shock or fire. • If large amounts of dust or water enter the refrigerator, disconnect the power plug and contact a Samsung Electronics service center. - Otherwise there is a risk of fire.
Page 10: Installation Cautions
Safety information Installation cautions CAUTION • Allow sufficient space around the refrigerator and install it on a flat surface. - Keep the ventilation space in the appliance enclosure or mounting structure clear of obstructions. • After you have installed the refrigerator and turned it on, allow the appliance to stand for 2 hours before loading it with food.
Page 11 • Do not place or use electrical appliances inside the refrigerator/freezer, unless they are of a type recommended by the manufacturer. • If you smell smoke, pull out the power plug immediately, and then contact a Samsung Electronics service center.
Page 12 - Failing to do so may result in an electric shock, fire, problems with the product, or injury. • If the interior or exterior LED lamp has gone out, contact your nearest Samsung service center. • If the refrigerator emits a burning smell or smoke, unplug the refrigerator immediately and contact a Samsung service center.
Page 13: Usage Cautions
• If you experience difficulty changing a non-LED light, contact a Samsung service center. • If the product is equipped with LED lamps, do not disassemble the Lamp Covers and LED lamps yourself. - Contact a Samsung service center. • Plug the power plug into the wall socket firmly.
Page 14: Cleaning Cautions
- Printed letters on the display may come off. • If any foreign substance such as water has entered the appliance, unplug the power plug and contact your nearest Samsung service center. - Failing to do so may result in an electric shock or fire.
Page 15: Critical Disposal Warnings
• Do not use abrasive or harsh cleansers such as window sprays, scouring cleansers, flammable fluids, muriatic acid, cleaning waxes, concentrated detergents, bleaches, or cleansers containing petroleum products on exterior surfaces (doors and cabinet), plastic parts, door and interior liners, and gaskets. - These can scratch or damage the material.
Page 16: Installation
Installation Follow these instructions carefully to ensure a proper installation of this refrigerator and to prevent accidents before using it. WARNING • Use the refrigerator only for its intended purpose as described in this manual. • Any servicing must be performed by a qualified technician. •...
Page 17: Autofill Pitcher
Type B 01 Auto Ice Maker 02 1-Step Foldable Shelf 03 Autofill Pitcher * 04 Main panel 05 Cool Select Zone 06 Freezer 07 Door bins 08 2-Step Foldable Shelf 09 Water filter 10 Ice Maker * 11 Ice bucket * * applicable models only English 17 FDR_AW2-FS_DA68-03873A-00_EN.indd 17...
Page 18 • When a door is opened, the interlock switch automatically disables the auger motor of the ice maker for safety reasons. • If the internal or external LED lamp is out of order, contact a local Samsung service center. • If the door is left open for too long, the top internal LED will blink. This is normal.
Page 19: Step-By-Step Installation
Step-by-step installation STEP 1 Select a site Select a site that: • Has a solid, level surface without carpeting or flooring that may obstruct ventilation • Is away from direct sunlight • Has adequate room for opening and closing the door •...
Page 20 Installation Clearance See the following figures and tables for space requirements for installation. Model RF23* Depth “A” " (726 mm) Width “B” " (908 mm) Height “C” " (1749 mm) Overall Height “D” 70" (1777 mm) Depth “E” 31" (788 mm) Model RF23* 2"...
Page 21 STEP 2 Flooring If the refrigerator cannot pass through the entrance due to its size, see STEP 3 Door removal for entrance. NOTE To prevent floor damage, make sure the front leveling legs are in the upright position. • The surface you install the refrigerator on must support a fully loaded refrigerator.
Page 22 Installation STEP 3 Door removal for entrance If the refrigerator cannot pass through the entrance to your home or kitchen due to its size, follow these instructions to remove and then re-install the refrigerator's doors. If you do not need to remove the doors, go to page 29 to continue the installation procedure. WARNING Unplug the power cord of the refrigerator before removing the doors.
Page 23 Detach the fridge doors Left door 1. With the doors closed, use a Phillips head screwdriver to remove the screws (x3) in the top cover. 2. Disconnect the wires and the water tube from the left-side door. Do the following sequentially: •...
Page 24 Installation 4. Pull the clamp to remove it. NOTE Be careful not to drop the clamp on the floor. 5. Open the door 90 degrees. While holding the door, pull up and remove the top hinge. Be careful not to damage the connector wires when you remove the hinge.
Page 25 Right door 1. Disconnect the wire connectors (x2) on the right door. The position of the connectors differs with the model. CAUTION • Do not remove both doors simultaneously. Make sure to remove one door at a time. Otherwise, one of the doors may fall and cause physical injury.
Page 26 Installation 4. Open the door 90 degrees. While holding the door, pull up and remove the top hinge. Be careful not to damage the connector wires when you remove the hinge. NOTE Be careful not to drop the hinge on the floor.
Page 27 To reattach the fridge door After you have moved the refrigerator to its final location, reattach the doors by following the removal instructions in reverse order. CAUTION To prevent water leaks from the dispenser, the water line must be fully connected. Make sure both tubes of the water line are inserted fully to the center of transparent coupler (A) or the guidelines (B).
Page 28 Installation 3. Then, pull up to remove the lower basket from the rail assembly. 4. Press down the hooks to unlock the rail assembly. 5. While holding the upper area of the freezer drawer front, slide the drawer out all the way to remove the freezer drawer from the rail assembly.
Page 29 To reattach the freezer drawer Once the refrigerator is in or near its final location, re-attach the freezer drawer by following the directions in the reverse order of removal. STEP 4 Leveling the refrigerator CAUTION • When installed, the refrigerator must be leveled on a flat, solid floor. Not leveling the refrigerator can cause damage to the refrigerator or physical injury.
Page 30 Installation STEP 5 Adjust the door height and the door gap Snap rings The height of a door can be adjusted using the provided snap rings, which come in 4 different sizes (1 mm, 1.5 mm, 2 mm, and 2.5 mm). To adjust the height of a door 1.
Page 31 STEP 6 Attach the handles CAUTION The refrigerator handles must be oriented in the correct direction. • The fridge handles must be attached so that the holes on each face each other. • The freezer handle must be attached so that its hole faces downwards.
Page 32 Installation 3. Push the handle down. 4. Insert the supplied wrench into the handle hole, and then turn it clockwise to tighten. 5. Repeat Steps 2 through 4 with the second refrigerator door handle. 6. To attach the freezer handle to the refrigerator, first place the left side of the freezer handle onto the left handle screw, and then push it to the left.
Page 33 8. Insert the supplied wrench into the handle hole, and then turn it clockwise to tighten. English 33 FDR_AW2-FS_DA68-03873A-00_EN.indd 33 2019-05-17 10:23:28...
Page 34 Installation STEP 7 Connect the water dispenser line A water dispenser with a filter is one of the helpful features on your new refrigerator. To help promote better health, the water filter removes unwanted particles from your water. However, it does not sterilize or destroy microorganisms. You may need to purchase a water purifying system to do that.
Page 35 Connect the water supply line to the refrigerator There are several items you must purchase to complete this connection. You may find these items sold as a kit at your local hardware store. • " copper tubing Copper Tubing • "...
Page 36 Installation CAUTION Do not mount the water filter on any part of the refrigerator. This may damage the refrigerator. 1. Connect the household water line to the assembled compression fitting. - If you are using copper tubing, slip the compression nut (B) (not supplied) and ferrule (not supplied) on the copper tubing (not supplied) as shown.
Page 37 STEP 8 Initial settings By completing the following steps, the refrigerator should be fully functioning. 1. Plug the power cord into the wall socket to turn the refrigerator on. 2. Open the door, and check if the interior light lights up. 3.
Page 38: Operations
Operations Main panel Type A Type B Type C 01 Fridge / Autofill Pitcher * 02 Cool Select Zone / °F  °C 03 Freezer / Peak Demand Off 04 Ice Maker / Filter Reset * 05 Water/Ice / Dispenser Lock 06 Network connection 07 Door Alarm / Control Lock 08 Sabbath Mode...
Page 39 • If you set Control Lock on the main panel, the main panel locks automatically 1 minute after inactivity. • Bixby is a Samsung’s intelligence platform, and you can control the product with your voice. To use the voice command feature, you must connect the product with the SmartThings app on your phone.
Page 40 Operations 01 Fridge / Autofill Pitcher (3 sec) You can use the Fridge button to set the fridge temperature or to activate Power Cool. • Press Fridge repeatedly to select a desired temperature between 34 °F (1 °C) and 44 °F (7 °C). - The temperature indicator displays the currently set or selected temperature.
Page 41 Press and hold Fridge for 3 seconds to turn this function on. Open the left door of the fridge, and then insert the water pitcher. Close the door and the water pitcher will be filled with water up to the preset level.
Page 42 Operations 02 Cool Select Zone / °F  °C (3 sec) The Cool Select Zone is a full-width drawer featuring temperature control. It has a temperature sensor that adjusts the amount of cold air allowed into the zone. • Press Cool Select Zone repeatedly to select a desired mode. By default, Deli is selected. •...
Page 43 03 Freezer / Peak Demand Off (3 sec) You can use the Freezer button to set the freezer temperature or to activate Power Freeze. • Press Freezer repeatedly to select a desired temperature between 5 °F (-15 °C) and -8 °F (-23 °C). - The temperature indicator displays the currently set or selected temperature.
Page 44 Operations 04 Ice Maker / Filter Reset (3 sec) Press Ice Maker to turn the ice maker on or off. The ice maker has 2 indicators ( to indicate its operating status. • When the ice maker operates, the corresponding indicator ) turns on.
Page 45 After about 6 months (and typically, about 300 gallons (1200 L) of water), the Filter indicator blinks red for several seconds when you open the door, reminding you that the filter needs to be replaced. When this happens, replace the filter, and then press and hold Ice Maker for 3 seconds.
Page 46 Operations 07 Door Alarm / Control Lock (3 sec) If the door is left open for more than 2 minutes, an alarm will sound and the alarm indicator will blink. You can toggle the alarm on and off by pressing Door Alarm. The alarm is enabled by factory default.
Page 47 08 Sabbath Mode The Sabbath mode stays active for 85 hours once it is activated. After that, it will be deactivated automatically. • To activate Sabbath Mode, press and hold Door Alarm and Water/Ice simultaneously for 5 seconds. When the refrigerator is in Sabbath mode, the buttons, the display, and the internal lights do not function.
Page 48: Smartthings
NOTE • The SmartThings app is designed for Android 6.0 (Marshmallow) or later, iOS 10.0 or later, iPhone 6 or later, and is optimized for Samsung smartphones (Galaxy S and Galaxy Note series). • For improved performance, the SmartThings app is subject to change without notice or discontinued support according to the manufacturer’s policy.
Page 49 Samsung account You are required to register your Samsung account to use the app. If you don’t have a Samsung account, follow the app’s onscreen instructions to create a free Samsung account. Getting started Turn on the device you want to connect, open the SmartThings app on your phone, and then follow the instructions below.
Page 50 Operations Category Item Description Displays the desired temperature setting of the Fridge temperature fridge. Displays the current temperature of the Freezer temperature freezer. Cool Select Zone Monitoring Displays the settings of the Cool Select Zone. settings Detects abnormal operations of the Diagnosis refrigerator.
Page 51: Smart Grid Function (Demand Response)
SMART GRID Function (Demand Response) When the refrigerator operates in SMART GRID (Demand Response) mode, the Energy Management Refrigerator function can control energy usage or delay the operation of some functions to save money when energy prices or demand are the highest. NOTE •...
Page 52 Operations • Temporary Appliance Load Reduction (L4): The refrigerator responds to a TALR signal by aggressively reducing the load for a short time period. This function reduces energy consumption by stopping the compressor and controlling the functions that consume a lot of energy such as the defrost cycle and making ice.
Page 53 Activating and deactivating Peak Demand Off (Override mode) 1. Press and hold Freezer for 3 seconds. 2. A buzzer sounds and ‘Or’ and ‘on’ is displayed in the freezer and fridge temperature displays for 5 seconds. Then the Peak Demand Off (Override mode) icon ( ) turns on.
Page 54 Operations Using the Energy Management Function The Energy Management function enables you to control and monitor your Energy Management refrigerator using the SmartThings app for your convenience. NOTE • To use the Energy Management refrigerator functions, you have to install the corresponding app first.
Page 55 1. SGIP Open Standards (Smart Energy Profile 2.0 - http://www.csep.org/) - Energy Consumption Reporting - Demand Response 2. Samsung OPEN API - Operational Status, User Settings & Messages - ICE Maker Status: GET /icemaker/status/vs/0 - Door Open Alarm: GET /doors/vs/0...
Page 56: Dispenser Panel
Operations Dispenser panel 01 Water / Lock 02 Cubed Ice 03 Crushed Ice 01 Water / Lock (3 sec) To dispense chilled water, press Water. The corresponding Water indicator turns on. To prevent the use of the dispenser panel buttons and the dispenser lever, press and hold Water for more than 3 seconds.
Page 57: Special Features
Special features Water pitcher (Autofill Pitcher) (applicable models only) The Autofill Pitcher function lets you enjoy cold brewed tea in your refrigerator. 01 Lid 02 Sealed mouth 03 Infuser 04 Body To fill the Water pitcher 1. Grasp a handle groove of the sealed mouth, and then pull up to open the lid.
Page 58 Operations 5. To drink tea, open the door and detach the water pitcher. Pull it straight out. CAUTION • We recommend consuming fruit infused water within 24 hours. After that, the infused water can spoil over time. • You must clean the water pitcher after you have consumed the infused water. Also clean the water pitcher if you haven't used it for a long time.
Page 59 The indicator will then turn off. However, if the indicator continues to blink, there might be a system failure. Contact your local Samsung service center. • The Autofill Pitcher indicators blink if there is a leak. See page 40 for more information.
Page 60: Ice Maker
Operations Water/Ice dispenser Using the dispenser, you can dispense water with or without ice. The water dispenser offers 3 options: chilled water, cubed ice, and crushed ice. To dispense chilled water, press Water on the dispenser panel. Put a water glass under the dispenser, and then push the dispenser lever.
Page 61 CAUTION • If the ice making chime rings repeatedly, contact your waterline installer or a local Samsung service center. • Do not press Test repeatedly after the ice tray is filled with ice or water. Water may overflow or ice may jam.
Page 62 Operations Water clouding Water supplied to the refrigerator flows through a core alkaline filter. During this filtering process, the water pressure of the water increases and the water becomes saturated with oxygen and nitrogen. This causes the water to look misty or cloudy temporarily when dispensed.
Page 63: Maintenance
Maintenance Handling and care Ice bucket (applicable models only) If you do not dispense ice for an extended period, ice may form clumps inside the bucket. If this happens, remove and empty the ice bucket. 1. To remove the ice bucket, gently lift it up, and then pull it out slowly while holding the bottom of the bucket with one hand and the side with the other...
Page 64 Maintenance • Do not put your hand or an object into the ice chute. This may cause physical injury or product damage. • Use only the provided ice bucket. Third-party ice buckets may cause a system failure. NOTE • The water pressure required for ice making is between 30 to 120 psi (206 to 827 kPa). •...
Page 65 Autofill pitcher (applicable models only) 1. Grasp a handle groove of the sealed mouth, and then pull up to remove. 2. Grasp both sides of the sealed mouth, and then lift to remove. 3. While slightly twisting the infuser, pull it out of the sealed mouth.
Page 66 Maintenance Fridge shelves The appearance of the shelves differs by model. • To remove a shelf, fully open the corresponding door. Hold the front of the shelf, and then gently lift up and slide out. NOTE Do not lift up the shelf fully when removing or reinserting the shelf.
Page 67 Foldable shelf To remove, slide up the front of the shelf so that it folds. Then gently lift up and pull out. To reinsert, place the shelf on the angled frame in the main unit, and then, press down to unfold. CAUTION After sliding the foldable shelf in and folding it, the front of the shelf can be...
Page 68 Maintenance Vegetable shelf 1. Slide out the left-side vegetable drawer. 2. While supporting the vegetable shelf with one hand, slide it out with the other hand. NOTE To use the space that is opened up after removing the glass shelf, take out the vegetable shelf.
Page 69 CAUTION • Do not remove a bin that is filled with food. Empty the bin beforehand. • Use caution when opening the door if the bottom bin contains larger bottles, which may fall over. • Do not allow children to play with the bins.
Page 70 Maintenance Fridge drawers Vegetable / fruit drawers Gently lift up the front of the drawer and slide out. • We recommend that you remove the door bins before removing the drawer. This is to prevent damage to the door bins. •...
Page 71: Freezer Baskets
Freezer baskets Lower ice bucket (applicable models only) 1. Fully open the freezer drawer. 2. Lift the lower ice bucket to remove. Upper basket • To remove, fully slide open the freezer drawer. Lift up the front of the upper basket and pull to remove.
Page 72 Maintenance Lower basket • To remove, first remove the upper basket. Then, tilt up the front of the lower basket to pull out. • To reinsert, put the basket onto the rail assembly rear side first. CAUTION • Do not twist the basket when removing or reinserting the basket. The basket can be scratched.
Page 73: Cleaning
Cleaning Interior and exterior WARNING • Do not use benzene, thinner, home/car detergent, or Clorox™ to clean the refrigerator. They may damage the surface of the refrigerator and cause a fire. • Do not spray water onto the refrigerator. This may cause electric shock. Regularly use a dry cloth to remove all foreign substances such as dust or water from the power plug terminals and contact points.
Page 74: Replacement
• Do not use third-party water filters. Use only Samsung-provided or -approved filters. • Unapproved filters may leak and damage the refrigerator, causing electric shock. Samsung is not responsible for any damage that may occur from use of third-party water filters.
Page 75 Remove the water filter. For more information or servicing, contact a licensed plumbing professional. Ordering a new filter To purchase a new water filter, contact a local Samsung service center or visit www. samsungparts.com on the web. LED Lamps To replace the lamps of the refrigerator, contact a local Samsung service center.
Page 76: Troubleshooting
Before calling for service, review the symptoms and recommended solutions below. If none of the suggested solutions resolve your problem, please visit our website at www. samsung.com or call Samsung Customer Care at 1-800-SAMSUNG (726-7864). Note that you will be charged for any service visits in which no defects were found.
Page 77 Symptom Possible causes Solution • To prevent condensation from forming, the refrigerator has heat-proof piping in the front corners. If the ambient temperature rises, this equipment may • Refrigerator has heat-proof not work effectively. This is Interior wall is hot. piping in the interior wall.
Page 78 Troubleshooting Condensation Symptom Possible causes Solution • Remove the moisture and • If door is left open, moisture do not leave a door open enters the refrigerator. for extended periods of Condensation forms time. on the interior walls. • Food with high moisture •...
Page 79 Water does not • Dispenser panel Lock is • Deactivate dispenser panel dispense. activated. Lock. • Use only Samsung-provided or approved filters. • A third-party water filter • Unapproved filters may was installed. leak and damage the refrigerator.
Page 80: Do You Hear Abnormal Sounds From The Refrigerator
Before calling for service, review the information below. If you still have questions about sounds your refrigerator is making, please call Samsung Customer Care at 1-800-SAMSUNG (726-7864). Note that you will be charged for any service visits related to normal operating sounds in which no defects were found.
Page 81 • During a defrost cycle, water may drip on the defrost heater, causing sizzling sounds. HiSS! • As the refrigerator cools or freezes, refrigerant gas moves through sealed pipes, causing bubbling sounds. Bubbling! • As the refrigerator temperature increases or decreases, plastic parts contract and expand, creating knocking noises.
Page 82: Smartthings
• The old Samsung Smart Refrigerator app cannot connect with fails to operate. Samsung Smart Home models. • You must log into your Samsung account to use the app. The SmartThings app • Make sure that your router is operating normally.
Page 83: Smart Grid (Applicable Models Only)
Management System) supporting SEP (Smart Energy profile). • Download the SmartThings app from the Google Play Store, Apple App Store, or Samsung Galaxy Apps. • Install and run the SmartThings app on your smartphone. • Make sure that your home router is operating normally with proper Internet service and connection.
Page 84: Limited Warranty (U.s.a.)
If the product is located in an area where service by a SAMSUNG authorized servicer is not available, you may be responsible for a trip charge or required to bring the product to a SAMSUNG authorized service center for service.
Page 85 Visits by an authorized servicer to explain product functions, maintenance or installation are not covered by this limited warranty. Please contact SAMSUNG at the number below for assistance with any of these issues. EXCLUSION OF IMPLIED WARRANTIES...
Page 86 PROFITS, FAILURE TO REALIZE SAVINGS OR OTHER BENEFITS REGARDLESS OF THE LEGAL THEORY ON WHICH THE CLAIM IS BASED, AND EVEN IF SAMSUNG HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES. Some states do not allow exclusion or limitation of incidental or consequential damages, so the above limitations or exclusions may not apply to you.
Page 87: Warranty Information (Canada)
Warranty Information (CANADA) If your refrigerator needs service Do not hesitate to call any Samsung Authorized Service Center nearby giving them your name, address and telephone number if your product is not functioning properly. Limited Warranty for Original Purchaser This Samsung product is warranted by Samsung Electronics Canada Inc. (hereafter referred...
Page 88: Exclusions Of The Warranty
This warranty will automatically be voided for any unit found with a missing or altered serial number. This warranty is valid only on products purchased and used in Canada. SAMSUNG CUSTOMER CARE CENTER Samsung Electronics Canada Inc. 2050 Derry Road West...
Page 89: Regulatory Notice
Regulatory Notice FCC Notice FCC CAUTION: Any changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment. Contains Transmitter Module FCC ID: A3LCWAM210S This device complies with Part 15 of FCC Rules. Operation is Subject to the following two conditions: (1) This device may not cause harmful interference, and (2) This device must accept any interference received including interference that cause...
Page 90: Ic Notice
Regulatory Notice IC Notice Contains Transmitter Module IC: 649E-CWAM210S The term “IC” before the radio certification number only signifies that Industry Canada technical specifications were met. Operation is subject to the following two conditions : (1) this device may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device.
Page 91: Open Source Announcement
The software included in this product contains open source software. You may obtain the complete corresponding source code for a period of three years after the last shipment of this product by sending an email to mailto:oss.request@samsung.com. It is also possible to obtain the complete corresponding source code in a physical medium such as a CD-ROM;...
Page 92 How-to Videos and Live Shows * Requires reader to be installed on your smartphone Contact SAMSUNG WORLD WIDE If you have any questions or comments relating to Samsung products, please contact the SAMSUNG Customer Care Center. Country Contact Center Web Site U.S.A...
Page 93 Refrigerador Manual del usuario Electrodoméstico independiente FDR_AW2-FS_DA68-03873A-00_MES.indd 1 2019-05-17 10:24:44...
Page 94 Contenido Información sobre seguridad Qué debe saber sobre las instrucciones de seguridad Símbolos y advertencias de seguridad importantes: Advertencia sobre la State of California Proposition 65 Precauciones importantes de seguridad Señales de advertencia importantes para el transporte y el emplazamiento Advertencias muy importantes para la instalación Precauciones para la instalación Advertencias muy importantes para el uso...
Page 95 GARANTÍA LIMITADA (EE.UU.) REFRIGERADOR SAMSUNG Aviso regulatorio Aviso de la FCC Aviso de la IC Open Source Announcement Español 3 FDR_AW2-FS_DA68-03873A-00_MES.indd 3 2019-05-17 10:24:44...
Page 96: Información Sobre Seguridad
Información sobre seguridad Antes de utilizar su nuevo refrigerador Samsung, lea detenidamente este manual a fin de aprender a usar las funciones que ofrece de manera segura y eficiente. Qué debe saber sobre las instrucciones de seguridad • Este electrodoméstico no debe ser utilizado por personas (incluidos niños) con capacidades mentales, sensoriales o físicas reducidas, o por personas que carezcan de experiencia y de conocimientos, a...
Page 97: Símbolos Y Advertencias De Seguridad Importantes
Símbolos y advertencias de seguridad importantes: Sírvase seguir todas las instrucciones de seguridad del presente manual. En el presente manual se utilizan los siguientes símbolos de seguridad. ADVERTENCIA Riesgos o prácticas inseguras que pueden causar graves lesiones personales, daños a la propiedad y/o incluso la muerte.
Page 98 Información sobre seguridad • Si coloca dos productos uno junto al otro, por razones de seguridad, asegúrese de utilizar productos certificados en atmósferas de gas explosivas. • Nunca debe poner en marcha un electrodoméstico que presente signos de haber sido dañado. Si tiene alguna inquietud, consulte a su distribuidor.
Page 99: Señales De Advertencia Importantes Para El Transporte Y El Emplazamiento
Este electrodoméstico está diseñado para uso doméstico y en lugares como • zonas de cocina de tiendas, oficinas y otros entornos de trabajo • granjas y zonas de uso de los clientes en hoteles, moteles u otros entornos de tipo residencial •...
Page 100: Advertencias Muy Importantes Para La Instalación
Información sobre seguridad Advertencias muy importantes para la instalación ADVERTENCIA • No instale el refrigerador en un lugar húmedo o donde pueda entrar en contacto con agua. El aislamiento deficiente de las piezas eléctricas puede provocar una descarga eléctrica o un incendio.
Page 101 • Si ingresaran grandes cantidades de polvo o agua al refrigerador, desenchufe el cable de alimentación y comuníquese con un Centro de Servicio de Samsung Electronics. Si no lo hace, existe el riesgo de que se produzca un incendio. •...
Page 102: Precauciones Para La Instalación
Información sobre seguridad Precauciones para la instalación PRECAUCIÓN • Deje espacio suficiente alrededor del refrigerador e instálelo sobre una superficie plana. Mantenga libre de obstáculos el espacio de ventilación en el gabinete o la estructura de montaje del electrodoméstico. • Una vez que haya instalado el refrigerador y lo haya encendido, permita que funcione durante 2 horas antes de cargarlo con alimentos.
Page 103 • Si ingresaran grandes cantidades de polvo o agua al refrigerador, desenchufe el cable de alimentación y comuníquese con el Centro de Servicio de Samsung Electronics. Si no lo hace, existe el riesgo de que se produzca un incendio. •...
Page 104 • En caso de sentir olor a quemado o a humo en el refrigerador, desenchúfelo de inmediato y comuníquese con un Centro de Servicio Samsung. No seguir esta recomendación podría causar una descarga eléctrica o un incendio. • Desenchufe el refrigerador antes de cambiar las lámparas internas.
Page 105: Precauciones De Uso
• Garantía de servicio y modificación. El servicio de garantía de Samsung no cubre los cambios o las modificaciones realizadas por un tercero a este electrodoméstico; Samsung tampoco es responsable de los problemas relacionados con la seguridad que puedan surgir a causa de modificaciones hechas por terceros.
Page 106: Precauciones Para La Limpieza
Las letras impresas en el visor pueden borrarse. • Si cualquier sustancia extraña, tal como agua, ingresa en el refrigerador, desenchúfelo y comuníquese con su Centro de Servicio Samsung más cercano. No seguir esta recomendación podría causar una descarga eléctrica o un incendio. •...
Page 107: Advertencias Muy Importantes Para La Eliminación De Residuos
• No utilice limpiadores abrasivos ni muy fuertes, como limpiacristales, limpiadores corrosivos, líquidos inflamables, ácido clorhídrico, ceras limpiadoras, detergentes concentrados, blanqueadores o limpiadores que contengan petróleo en las superficies externas (puertas y paneles), piezas de plástico, revestimientos de puertas e interiores y juntas. Pueden rayar o dañar el material.
Page 108: Instalación
Instalación Siga las instrucciones cuidadosamente a fin de garantizar la instalación adecuada del refrigerador y de evitar accidentes antes de utilizarlo. ADVERTENCIA • Utilice el refrigerador solamente para su uso previsto como se describe en este manual. • Todas las reparaciones deben estar a cargo de un técnico calificado. •...
Page 109 Tipo B 01 Fábrica de hielo automática 02 Estante plegable de 1 posición 03 Jarra de llenado automático * 04 Panel principal 05 Zona de selección de frío 06 Congelador 07 Compartimientos de las puertas 08 Estante plegable de 2 posiciones 09 Filtro de agua 10 Fábrica de hielo * 11 Cubeta de hielo *...
Page 110 Cuando se abre una puerta, el disyuntor desactiva automáticamente el motor sinfín de la fábrica de hielo por razones de seguridad. • Si la lámpara LED interna o externa no funcionan, comuníquese con un centro de servicio Samsung. • Si la puerta quedara abierta demasiado tiempo, el LED interno superior titilará. Esto es normal.
Page 111: Instalación Paso A Paso
Instalación paso a paso PASO 1 Seleccione un lugar Seleccione un lugar que: • Tenga una superficie sólida, nivelada sin alfombrado ni pisos que puedan obstruir la ventilación • Esté alejado de la luz solar directa • Cuente con el lugar adecuado para abrir y cerrar la puerta •...
Page 112 Instalación Espacio libre Observe las ilustraciones y las tablas que aparecen a continuación para conocer los requisitos de espacio para la instalación. Modelo RF23* Profundidad “A” ” (726 mm) Ancho “B” " (908 mm) Altura “C” " (1749 mm) Altura total “D” 70"...
Page 113 PASO 2 Piso Si el refrigerador no pasa por la puerta por su tamaño, consulte PASO 3 Extracción de la puerta para la entrada. NOTA Para evitar que se dañe el piso, asegúrese de que las patas de nivelación delanteras estén en posición vertical.
Page 114 Instalación PASO 3 Extracción de la puerta para la entrada Si el refrigerador no pasa por la entrada de su casa o de la cocina por una cuestión de tamaño, siga estas instrucciones para extraer y colocar nuevamente las puertas del refrigerador. Si no necesita retirar las puertas, vaya a la página 29 para continuar con el procedimiento de instalación.
Page 115 Retire las puertas del refrigerador Puerta izquierda 1. Con las puertas cerradas, utilice un destornillador de cabeza Phillips para extraer los tornillos (x3) de la cubierta superior. 2. Desconecte los cables y el tubo de agua de la puerta izquierda. Haga lo siguiente en orden: •...
Page 116 Instalación 4. Jale la abrazadera para retirarla. NOTA Tenga cuidado de no dejar caer la abrazadera. 5. Abra la puerta a 90 grados. Mientras sostiene la puerta, levante y retire la bisagra superior. Tenga cuidado de no dañar los cables de los conectores al retirar la bisagra.
Page 117 Puerta derecha 1. Desconecte los conectores de cables (x2) de la puerta derecha. La posición de los conectores varía entre modelos. PRECAUCIÓN • No retire ambas puertas simultáneamente. Asegúrese de retirar una puerta por vez. De lo contrario, una de las puertas podría caerse y provocar lesiones.
Page 118 Instalación 5. Suavemente levante la puerta en sentido vertical para retirarla. No use fuerza excesiva. La puerta puede caerse y provocarle lesiones. 6. Coloque la puerta en una superficie plana. Español FDR_AW2-FS_DA68-03873A-00_MES.indd 26 2019-05-17 10:24:50...
Page 119 Para colocar nuevamente la puerta del refrigerador Una vez que haya instalado el refrigerador en su ubicación final, vuelva a colocar las puertas siguiendo las instrucciones para retirar las puertas en orden inverso. PRECAUCIÓN Para evitar fugas de agua del dispensador, la tubería de agua debe estar completamente conectada.
Page 120 Instalación 3. Luego levante la cesta inferior para retirarla del conjunto de riel. 4. Presione los ganchos para desbloquear el conjunto de riel. 5. Mientras sostiene la parte superior del frente del cajón del congelador, deslícelo hacia afuera para retirar el cajón del congelador del conjunto de riel.
Page 121 Para colocar nuevamente el cajón del congelador Una vez que el refrigerador esté instalado en su ubicación final, vuelva a colocar el cajón del congelador siguiendo las indicaciones anteriores en el orden inverso. PASO 4 Nivelación del refrigerador PRECAUCIÓN • Una vez instalado, el refrigerador debe estar nivelado sobre un piso plano y sólido.
Page 122 Instalación PASO 5 Ajuste de la altura de la puerta y del espacio de la puerta Anillos elásticos Es posible ajustar la altura de la puerta mediante los anillos elásticos provistos que vienen en 4 tamaños diferentes (1 mm, 1.5 mm, 2 mm y 2.5 mm).
Page 123 PASO 6 Instalación de las manijas PRECAUCIÓN Las manijas del refrigerador deben estar orientadas en la dirección correcta. • Las manijas del refrigerador deben instalarse de manera tal que los orificios queden enfrentados. • La manija del congelador debe instalarse de manera tal que su orificio quede orientado hacia abajo.
Page 124 Instalación 3. Empuje la manija hacia abajo. 4. Inserte la llave provista en el orificio de la manija y gírela en el sentido de las agujas del reloj para ajustarla. 5. Repita los pasos 2 a 4 con la manija de la segunda puerta del refrigerador.
Page 125 8. Inserte la llave provista en el orificio de la manija y gírela en el sentido de las agujas del reloj para ajustarla. Español 33 FDR_AW2-FS_DA68-03873A-00_MES.indd 33 2019-05-17 10:24:53...
Page 126 Instalación PASO 7 Conectar la tubería del dispensador de agua El dispensador de agua con filtro es una de las funciones útiles de su nuevo refrigerador. Con el fin de promover la buena salud, el filtro de agua elimina las partículas no deseadas del agua. No obstante, no la esteriliza ni destruye los microorganismos.
Page 127 Conecte la tubería de suministro de agua al refrigerador Para llevar a cabo la conexión, necesita adquirir varios elementos. Posiblemente su ferretería local los venda todos juntos en un equipo. • Tubería de cobre de " Tubería de cobre • Tuerca de compresión de "...
Page 128 Instalación PRECAUCIÓN No instale el filtro de agua en ninguna parte del refrigerador. Esto podría dañar el refrigerador. 1. Conecte la tubería de agua corriente al acople de compresión ensamblado. Si utiliza una tubería de cobre, deslice la tuerca de compresión (B) (no provista) y la férula (no provista) por la tubería de cobre (no provista) como se muestra en el gráfico.
Page 129 PASO 8 Configuración inicial Al completar los siguientes pasos, el refrigerador quedará en perfectas condiciones de funcionamiento. 1. Enchufe el cable de alimentación al tomacorriente para encender el refrigerador. 2. Abra la puerta y verifique que la luz interna se encienda. 3.
Page 130: Funcionamiento
Funcionamiento Panel principal Tipo A Tipo B Tipo C 01 Fridge (Refrigerador) / 02 Cool Select Zone (Zona de selección de frío) / Autofill Pitcher (Jarra de llenado automático) * °F  °C 03 Freezer (Congelador) / 04 Ice Maker (Fábrica de hielo) / Peak Demand Off (Pico de demanda Filter Reset (Restablecer filtro) * desactivado)
Page 131 1 minuto de inactividad. • Bixby es una plataforma de inteligencia de Samsung que le permite controlar el producto con su voz. Para usar la función de comando de voz, debe conectar el producto con la aplicación SmartThings en su teléfono.
Page 132 Funcionamiento 01 Refrigerador / Jarra de llenado automático (3 seg.) Puede usar el botón Fridge (Refrigerador) para configurar la temperatura del refrigerador o activar Refrigeración rápida. • Presione Fridge (Refrigerador) (Refrigerador) varias veces para seleccionar una temperatura deseada entre 34 °F (1 °C) y 44 °F (7 °C). El indicador de temperatura le muestra la temperatura configurada o seleccionada actualmente.
Page 133 Mantenga presionado Fridge (Refrigerador) durante 3 segundos para activar esta función. Abra la puerta izquierda del refrigerador y luego inserte la jarra de agua. Cierre la puerta y la jarra de agua comenzará a llenarse hasta el nivel configurado. Para desactivar la función, vuelva a mantener presionado Fridge (Refrigerador) durante 3 segundos.
Page 134 Funcionamiento 02 Zona de selección de frío / °F  °C (3 seg.) Zona de selección de frío es un cajón de ancho completo con control de temperatura. Cuenta con un sensor de temperatura que regula la cantidad de aire frío permitido en este cajón. •...
Page 135 03 Congelador / Pico de demanda desactivado (3 seg.) Puede usar el botón Freezer (Congelador) para configurar la temperatura del refrigerador o activar Congelación rápida. • Presione Freezer (Congelador) varias veces para seleccionar una temperatura deseada entre 5 °F (-15 °C) y -8 °F (-23 °C). El indicador de temperatura le muestra la temperatura configurada o seleccionada actualmente.
Page 136 Funcionamiento 04 Fábrica de hielo / Restablecer filtro (3 seg.) Presione Ice Maker (Fábrica de hielo) para encenderla o apagarla. La fábrica de hielo tiene 2 indicadores ( ) para indicar el estado de operación. • Cuando la fábrica de hielo está en funcionamiento, se enciende el indicador ( •...
Page 137 Después de aproximadamente 6 meses (y por lo general, aproximadamente 300 galones [1200 L] de agua), el indicador de filtro titila en rojo durante varios segundos cuando abre la puerta para recordarle que debe cambiarlo. Cuando esto ocurre, reemplace el filtro y luego mantenga presionado Ice Maker (Fábrica de hielo) durante 3 segundos.
Page 138 Funcionamiento 07 Alarma de la puerta / Bloqueo del control (3 seg.) Si la puerta queda abierta durante más de 2 minutos, se activará la alarma y el indicador de la alama parpadeará. Puede activar y desactivar la alarma presionando Door Alarm (Alarma de la puerta). La alarma está activada como valor de fábrica.
Page 139 08 Modo Shabat El modo Shabat permanece activo por 85 horas una vez activado. Luego, se desactiva automáticamente. • Para activar Shabat mantenga presionados a la vez Door Alarm (Alarma de la puerta) y Water/ Ice (Agua/Hielo) durante 5 segundos. Cuando el refrigerador se encuentra en Shabat, no funcionan los botones, la pantalla y ni las luces interiores.
Page 140: Smartthings
Internet para recibir asistencia técnica. • La configuración de firewall de su sistema de red puede impedir que su Samsung Smart Refrigerator acceda a Internet. Comuníquese con su proveedor de servicios de Internet para recibir asistencia técnica.
Page 141 Cuenta Samsung Debe registrar su cuenta Samsung para utilizar la aplicación. Si no tiene una cuenta Samsung, siga las aplicaciones en pantalla de la aplicación para crear una cuenta Samsung. Cómo comenzar Encienda el dispositivo que desea conectar, abra la aplicación SmartThings en su teléfono y siga las instrucciones que figuran a continuación.
Page 142 Funcionamiento Categoría Sección Descripción Temperatura del Muestra la configuración deseada de la temperatura del refrigerador refrigerador. Temperatura del Muestra la temperatura actual del congelador. congelador Configuración de la Zona Muestra la configuración de la Zona de selección de Supervisión de selección de frío frío.
Page 143: Función Smart Grid (Respuesta A La Demanda)
Función SMART GRID (respuesta a la demanda) Cuando el refrigerador opera en modo SMART GRID (respuesta a la demanda), la función de gestión de energía del refrigerador permite controlar el uso de la energía o demorar algunas funciones para ahorrar dinero cuando el precio de la energía o la demanda son más elevados.
Page 144 Funcionamiento • Reducción temporal de la carga del aparato (L4): El refrigerador responde a una señal TALR reduciendo drásticamente la carga durante un corto periodo de tiempo. Esta función reduce el consumo de energía deteniendo el compresor y controlando las funciones que consumen mucha energía, como el ciclo de descongelación y la fabricación de hielo.
Page 145 Activar y desactivar el Pico de demanda desactivado (Modo de anulación) 1. Mantenga presionado Freezer (Congelador) durante 3 segundos. 2. Se oye un zumbido y se muestra “Or” y “on” en los visores de temperatura del congelador y del refrigerador durante 5 segundos. Luego, se enciende el icono de Pico de demanda desactivado (Modo de anulación)( 3.
Page 146 Funcionamiento Uso de la función de gestión de energía La función de gestión de energía permite controlar y supervisar con mayor comodidad el refrigerador Energy Management mediante la aplicación SmartThings. NOTA • Para usar las funciones del refrigerador Energy Management, en primer lugar debe instalar la aplicación correspondiente.
Page 147 1. SGIP Open Standards (Smart Energy Profile 2.0 http://www.csep.org/) Informe del consumo de energía Respuesta a la demanda 2. Samsung OPEN API Estado de funcionamiento, ajustes del usuario y mensajes Estado de la fábrica de hielo: GET /icemaker/status/vs/0 Alarma de puerta abierta: GET /doors/vs/0...
Page 148: Panel Del Dispensador
Funcionamiento Panel del dispensador 01 Water (Agua) / Lock (Cierre) 02 Cubed Ice (Hielo en cubos) 03 Crushed Ice (Hielo triturado) 01 Agua / Cierre (3 seg.) Para dispensar agua fría presione Water (Agua). Se enciende el indicador Water (Agua) correspondiente.
Page 149 03 Hielo triturado Crushed Ice (Hielo Presione Crushed Ice (Hielo triturado) para dispensar hielo triturado. Se triturado) enciende el indicador correspondiente. Español 57 FDR_AW2-FS_DA68-03873A-00_MES.indd 57 2019-05-17 10:24:57...
Page 150: Funciones Especiales
Funcionamiento Funciones especiales Jarra de agua (Jarra de llenado automático) (solo para los modelos correspondientes) La función Jarra de llenado automático le permite disfrutar de té frío elaborado en el refrigerador. 01 Tapa 02 Boca sellada 03 Infusor 04 Cuerpo Para llenar la jarra de agua 1.
Page 151 5. Para beber té, abra la puerta y retire la jarra de agua. Tire de este en línea recta. PRECAUCIÓN • Se recomienda consumir el agua infusionada de frutos antes de que transcurran 24 horas. Después de este tiempo, el agua infusionada se puede estropear. •...
Page 152 Comuníquese con el Centro de Servicio Samsung local. • En caso de fuga, los indicadores de la Jarra de llenado automático titilan. Consulte la página 40 para obtener más información.
Page 153 Dispensador de agua/hielo Usando el dispensador, puede obtener agua con o sin hielo. El dispensador de agua ofrece 3 opciones: agua fría, hielo en cubos y hielo triturado. Para dispensar agua fría, presione Water (Agua) en el panel del dispensador. Coloque un vaso para agua bajo el dispensador y presione la palanca del dispensador.
Page 154 • Si la señal sonora de fabricación de hielo suena repetidamente, comuníquese con el instalador de la tubería de agua o un Centro de Servicio Samsung local. • No presione el botón Prueba continuamente una vez que la charola de hielo esté llena de hielo o agua.
Page 155 Zona de selección de frío (solo para los modelos correspondientes) Zona de selección de frío es un cajón de ancho completo con control de temperatura regulable. La Zona de selección de frío se puede utilizar para grandes bandejas para fiestas, comidas selectas, pizzas, bebidas o artículos varios.
Page 156: Mantenimiento
Mantenimiento Manipulación y cuidado Cubeta de hielo (solo para los modelos correspondientes) Si no sirve hielo durante un período prolongado, el hielo puede apelmazarse en la cubeta. Si esto ocurriera, retire y vacíe la cubeta de la fábrica de hielo. 1.
Page 157 • No coloque la mano o ni ningún objeto en el conducto de hielo. Es posible que provoque lesiones o daños materiales. • Utilice únicamente la cubeta de hielo provista. Las cubetas de hielo de terceros pueden provocar una falla del sistema. NOTA •...
Page 158 Mantenimiento Jarra de llenado automático (solo para los modelos correspondientes) 1. Sujete una de las ranuras de la manija de la boca sellada y tire hacia arriba para retirar. 2. Sujete ambos lados de la boca sellada y luego levántela para retirarla. 3.
Page 159 Estantes del refrigerador El aspecto de los estantes varía según el modelo. • Para retirar un estante, abra la puerta correspondiente por completo. Sostenga la parte delantera del estante y luego levántelo suavemente y deslícelo hacia afuera. NOTA No levante el estante por completo al retirar o reinsertar el estante.
Page 160 Mantenimiento Estante plegable Para retirarlo, deslice el frente del estante hacia arriba para que se pliegue. Luego, levántelo suavemente y tire hacia afuera. Para volver a colocarlo, coloque el estante en el marco de la unidad principal y luego, presiónelo para desplegarlo.
Page 161 Estante para vegetales 1. Deslice hacia afuera el cajón de vegetales izquierdo. 2. Mientras sujeta con una mano el estante de vegetales, deslícelo hacia afuera con la otra mano. NOTA Para utilizar el espacio que queda después de retirar el estante de vidrio, extraiga el estante de vegetales.
Page 162 Mantenimiento PRECAUCIÓN • No retire un compartimiento lleno de alimentos. Antes, vacíe el compartimiento. • Tenga cuidado al abrir la puerta si el compartimiento inferior contiene botellas grandes que podrían caer. • No permita que los niños jueguen con los compartimientos.
Page 163 Cajones del refrigerador Cajones de vegetales/frutas Levante suavemente el frente del cajón y deslícelo hacia afuera. • Se recomienda retirar los compartimientos de la puerta antes de retirar el cajón. Esto es para evitar que se dañen. • Para volver a colocarlo, inserte el cajón en los rieles y deslícelo hacia adentro.
Page 164 Mantenimiento Cestas del congelador Cubeta de hielo inferior (solo para los modelos correspondientes) 1. Abra completamente el cajón del congelador. 2. Levante la cubeta de hielo inferior para retirarla. Cesta superior • Para retirarla, abra el cajón del congelador completamente. Levante el frente de la cesta superior y jale para retirarla.
Page 165 Cesta inferior • Para retirarla, primero debe retirar la cesta superior. Luego, incline el frente de la cesta inferior hacia arriba para retirarla. • Para volver a colocarla, inserte primero la parte posterior de la cesta en el conjunto de riel.
Page 166: Limpieza
Mantenimiento Limpieza Interior y exterior ADVERTENCIA • No limpie el refrigerador con benceno, disolvente, detergente para automóviles/hogareño o Clorox™ (blanqueador). Pueden dañar la superficie del refrigerador y provocar un incendio. • No rocíe agua sobre el refrigerador. Puede provocar una descarga eléctrica. Utilice un paño seco regularmente para retirar cualquier sustancia extraña como polvo o agua de las terminales del enchufe de alimentación y los puntos de contacto.
Page 167: Reemplazo
• Los filtros no aprobados pueden provocar pérdidas y daños al refrigerador y descargas eléctricas. Samsung no se hace responsable por los daños que puedan generarse a partir del uso de filtros de terceros. El indicador de restablecimiento del filtro) ( ) se pone rojo para recordarle que es momento de cambiar el filtro.
Page 168 ósmosis inversa. Retire el filtro de agua. Para obtener más información sobre el mantenimiento, comuníquese con un plomero profesional. Pedir un filtro nuevo. Para comprar un nuevo filtro de agua, comuníquese con un centro de servicios Samsung local o visite www.samsungparts.com en Internet. Español FDR_AW2-FS_DA68-03873A-00_MES.indd 76...
Page 169 Lámparas de LED Para reemplazar las lámparas del refrigerador, comuníquese con un centro de servicios Samsung local. ADVERTENCIA • El usuario no debe reemplazar las lámparas. No intente reemplazar la lámpara usted mismo. Puede provocar una descarga eléctrica. Español 77 FDR_AW2-FS_DA68-03873A-00_MES.indd 77...
Page 170: Solución De Problemas
Si ninguna de estas soluciones recomendadas resuelve su problema, visite nuestro sitio web www.samsung.com o llame al Servicio de Atención al Cliente de Samsung al 1-800-SAMSUNG (726-7864). Tenga presente que se le cobrará por las visitas de servicio cuando no se detecte ningún desperfecto.
Page 171 Síntoma Causas posibles Solución • A fin de evitar que se forme condensación, el refrigerador cuenta con tuberías a prueba de calor en los ángulos frontales. Si la temperatura aumenta, es posible que el equipo no • El refrigerador cuenta con La pared interna está...
Page 172 Solución de problemas Condensación Síntoma Causas posibles Solución • Retire la humedad y no deje la • Si se deja la puerta abierta, entra puerta abierta durante períodos humedad en el refrigerador. Se forma condensación en prolongados. las paredes internas. •...
Page 173 Síntoma Causas posibles Solución • El hielo puede atascarse si el • Si no utilizará el refrigerador dispensador de hielo no se por un periodo de tiempo utiliza durante un periodo largo prolongado, vacíe la cubeta de de tiempo (aproximadamente 3 hielo y apague la fábrica de semanas).
Page 174 • Utilice únicamente filtros provistos o aprobados por • Se instaló un filtro de agua de Samsung. terceros. • Los filtros no aprobados pueden provocar pérdidas y daños al refrigerador. • Reemplace el filtro de agua.
Page 175: Se Oyen Ruidos Anómalos Procedentes Del Refrigerador
Antes de llamar al servicio técnico, revise la siguiente información. Si aún tiene alguna duda respecto de algún ruido relacionado con su refrigerador, llame al Servicio de Atención al Cliente de Samsung al 1-800-SAMSUNG (726-7864). Tenga presente que se le cobrará por las visitas de servicio relacionadas con ruidos normales cuando no se detecte ningún desperfecto.
Page 176 Solución de problemas • Durante un ciclo de descongelación, pueden caer gotas de agua sobre el calefactor y producir ruidos de chisporroteo. Silbido • Cuando el refrigerador enfría o congela, el gas refrigerante circula por las tuberías selladas y produce ruidos de burbujas.
Page 177 • Para modelos con fábrica de hielo: Cuando la válvula de agua se abre para llenar la fábrica de hielo, pueden oírse unos zumbidos. • Debido a la ecualización de la presión cuando se abre y cierra la puerta del refrigerador, pueden oírse sonidos silbantes.
Page 178: Smartthings
No se puede iniciar una aplicación. sesión en la aplicación. • Si no tiene una cuenta Samsung, siga las aplicaciones en pantalla de la aplicación para crear una. Cuando trato de registrar • Easy Connection puede fallar como resultado de la distancia con mi refrigerador aparece respecto al punto de acceso (PA) o de una interferencia eléctrica del...
Page 179: Smart Grid (Solo Para Los Modelos Correspondientes)
Para usar las funciones Smart Grid (respuesta a la demanda) y de gestión de energía del refrigerador, se necesita lo siguiente: Dispositivos • Un punto de acceso inalámbrico (enrutador) • Un refrigerador que admita Samsung Energy Management • Un teléfono inteligente ¿Qué necesito para utilizar Registro las funciones Energy •...
Page 180: Garantía Limitada (Ee.uu.)
Para recibir el servicio técnico de la garantía, el comprador debe comunicarse con SAMSUNG en la dirección o con el número de teléfono detallado en esta garantía con el fin de que se determine el problema y los procedimientos del servicio. El servicio de garantía solo puede realizarse a través de un Centro de Servicio autorizado por SAMSUNG.
Page 181 SU ÚNICA COMPENSACIÓN ES LA REPARACIÓN DEL PRODUCTO, EL REMPLAZO DEL PRODUCTO O LA DEVOLUCIÓN DEL MONTO DE LA COMPRA, SEGÚN DECIDA SAMSUNG, DE ACUERDO A LO ESTIPULADO EN ESTA GARANTÍA LIMITADA. SAMSUNG NO SERÁ RESPONSABLE DE DAÑOS IMPREVISTOS O DERIVADOS, QUE INCLUYEN PERO NO SE LIMITAN AL TIEMPO Y FORMA DEL TRABAJO, HOTELES Y/O COMIDAS DE RESTAURANTES, GASTOS DE REMODELACIÓN, PÉRDIDA DE INGRESOS O GANANCIAS, NO OBTENCIÓN DE...
Page 182 GARANTÍA LIMITADA (EE.UU.) SAMSUNG no garantiza un funcionamiento ininterrumpido y sin fallas del producto. Ninguna otra garantía otorgada por persona, compañía o corporación alguna con respecto al presente producto revestirá carácter vinculante para SAMSUNG. Para obtener el servicio de garantía, pónganse en contacto con SAMSUNG en: Samsung Electronics America, Inc.
Page 183: Aviso Regulatorio
Aviso regulatorio Aviso de la FCC PRECAUCIÓN FCC: Todos los cambios y modificaciones que no cuenten con la aprobación expresa de la parte responsable del cumplimiento pueden invalidar la autoridad del usuario para operar el equipo. Contiene módulo transmisor FCC ID: A3LCWAM210S Este aparato cumple con la sección 15 de las Normas de la FCC.
Page 184: Aviso De La Ic
Aviso regulatorio Aviso de la IC Contiene módulo de transmisor IC: 649E-CWAM210S El término “IC” antes del número de certificación de radio solo significa que cumple con las especificaciones técnicas de la Industria de Canadá. El funcionamiento se encuentra sujeto a las siguientes dos condiciones: (1) este aparato no puede causar interferencia dañina, y (2) este aparato debe aceptar la recepción de cualquier interferencia, incluidas aquellas que puedan causar un funcionamiento indeseado.
Page 185: Open Source Announcement
It is also possible to obtain the complete corresponding source code in a physical medium such as a CD- ROM; a minimal charge will be required. The following URL http://opensource.samsung.com/opensource/SMART_AT_051/seq/0 leads to the download page of the source code made available and open source license information as related to this product.
Page 186 Notas FDR_AW2-FS_DA68-03873A-00_MES.indd 94 2019-05-17 10:25:04...
Page 187 Notas FDR_AW2-FS_DA68-03873A-00_MES.indd 95 2019-05-17 10:25:04...
Page 188 Contacte a SAMSUNG WORLD WIDE Si tiene preguntas o comentarios relacionados con los productos Samsung, póngase en contacto con el Servicio de Atención al Cliente de SAMSUNG. País Centro de contacto Sitio web U.S.A 1-800-SAMSUNG (726-7864) - Consumer Electronics www.samsung.com/us/support...
Page 189: Réfrigérateur
Réfrigérateur Guide d'utilisation Appareil amovible FDR_AW2-FS_DA68-03873A-00_CFR.indd 1 2019-05-17 10:24:03...
Page 190 Sommaire Consignes de sécurité Ce que vous devez savoir au sujet des consignes de sécurité Consignes de sécurité importantes et symboles : Avertissement de la proposition 65 de l'État de Californie Consignes de sécurité importantes Symboles d'avertissement importants concernant le transport et le lieu d'installation de l'appareil Avertissements importants concernant l'installation Installation en toute sécurité...
Page 191 Dépannage Généralités Votre réfrigérateur émet-il un bruit anormal ? SmartThings Smart Grid (modèles applicables uniquement) Informations relatives à la garantie (CANADA) Si votre réfrigérateur doit être réparé Garantie limitée à l'acheteur initial Obligation du propriétaire initial Exclusions de la garantie Avis d'application de la réglementation Avis de la FCC Avis d'IC...
Page 192: Consignes De Sécurité
Consignes de sécurité Avant d'utiliser votre nouveau réfrigérateur Samsung, veuillez lire attentivement ce guide afin de vous assurer que vous savez comment utiliser de manière sûre et efficace ses différentes fonctionnalités. Ce que vous devez savoir au sujet des consignes de sécurité...
Page 193: Consignes De Sécurité Importantes Et Symboles
Consignes de sécurité importantes et symboles : Veuillez suivre toutes les instructions relatives à la sécurité fournies dans le présent manuel. Le présent manuel utilise les symboles de sécurité suivants. AVERTISSEMENT Risques ou manipulations dangereuses susceptibles d'entraîner des blessures graves, des dégâts matériels et/ou la mort.
Page 194 Consignes de sécurité • L'emplacement choisi pour l'installation ne doit pas être exposé à la lumière directe du soleil et ne doit pas être placé à proximité d'une source de chaleur ou d'un autre appareil électrique, par exemple d'une cuisinière, d'un four, d'une plaque chauffante ou encore d'un radiateur.
Page 195: Symboles D'avertissement Importants Concernant Le Transport Et Le Lieu D'installation De L'appareil
Cet appareil est destiné à être utilisé dans les applications domestiques et similaires telles que les • zones de cuisine du personnel dans les magasins, bureaux et autres environnements de travail ; • fermes et clients d'hôtels, motels et autres environnements de type résidentiel ; •...
Page 196: Avertissements Importants Concernant L'installation
Consignes de sécurité Avertissements importants concernant l'installation AVERTISSEMENT • N'installez pas le réfrigérateur dans un lieu humide ou dans un lieu où il est susceptible d'être en contact avec de l'eau. Une détérioration de l'isolation sur des composants électriques est susceptible de provoquer un choc électrique ou un incendie.
Page 197 électrique ou un incendie. • Si de grandes quantités de poussière ou d'eau entrent dans le réfrigérateur, débranchez la fiche et prenez contact avec un centre de service Samsung Electronics. Sinon, il pourrait y avoir un risque d'incendie. • Ne montez pas sur l'appareil et ne placez pas d'objets (tels que du linge, des bougies allumées, des cigarettes allumées, de la vaisselle, des produits chimiques, des objets métalliques, etc.) sur celui-ci.
Page 198: Installation En Toute Sécurité
Consignes de sécurité • Seul un technicien qualifié ou une société de service doit être autorisé(e) à changer le fusible dans le réfrigérateur. Le non-respect de cette consigne risquerait de provoquer un choc électrique ou des blessures corporelles. Installation en toute sécurité ATTENTION •...
Page 199 Samsung Electronics. • Si de grandes quantités de poussière ou d'eau entrent dans le réfrigérateur, débranchez la fiche et prenez contact avec votre centre de service Samsung Electronics. Sinon, il pourrait y avoir un risque d'incendie. • Ne laissez pas les enfants monter sur un bac.
Page 200 N'utilisez aucun fusible (tel que du cuivre, un fil d'acier, etc.) autre qu'un fusible standard. • Si votre réfrigérateur doit être réparé ou réinstallé, contactez le centre de service Samsung le plus près. Le non-respect de cette consigne risque d'entraîner un dysfonctionnement, un choc électrique, un incendie ou des blessures corporelles.
Page 201: Utilisation En Toute Sécurité
• Veuillez contacter votre centre de service Samsung le plus près lorsque l'ampoule DEL intérieure ou extérieure est grillée. • Si le réfrigérateur dégage une odeur de brûlé ou de la fumée, débranchez-le immédiatement et prenez contact avec un centre de service Samsung.
Page 202: Nettoyage En Toute Sécurité
• Si de grandes quantités d'eau entrent dans le réfrigérateur, débranchez la fiche d'alimentation et prenez contact avec un centre de service Samsung. • Ne frappez pas une surface en verre ou n'y appliquez pas une force excessive. Du verre brisé pourrait entraîner des blessures corporelles et/ou des dommages.
Page 203: Avertissements Importants Concernant La Mise Au Rebut
• Ne mettez jamais les doigts ni d'objets dans la sortie du distributeur. Cela peut provoquer des blessures corporelles ou des dommages matériels. • Débranchez l'appareil de la prise murale avant de le nettoyer et d'en faire l'entretien. Le non-respect de cette consigne risquerait de provoquer un incendie ou un choc électrique. •...
Page 204: Installation
Installation Avant toute utilisation, respectez scrupuleusement ces consignes pour assurer une installation adéquate du réfrigérateur et éviter les accidents. AVERTISSEMENT • N'utilisez ce réfrigérateur que conformément à l'usage auquel il est destiné, en suivant scrupuleusement les instructions du manuel. • Toute opération de maintenance doit être effectuée par un technicien qualifié.
Page 205 Type B 01 Machine à glaçons automatique 02 Clayette pliante en une fois 03 Remplissage automatique du pichet * 04 Panneau principal 05 Zone Cool Select 06 Congélateur 07 Bacs de la porte 08 Clayette pliante en deux fois 09 Filtre à eau 10 Machine à...
Page 206 à glaçons par mesure de sécurité. • Si l'ampoule à DEL interne ou externe est hors service, contactez un centre de service Samsung local. • Si la porte reste ouverte trop longtemps, la DEL supérieure située à l'intérieur de l'appareil clignote. Ceci est tout à...
Page 207: Installation Étape Par Étape
Installation étape par étape ÉTAPE 1 Sélectionner un site Choisir un endroit qui : • présente une surface stable et plane sans moquette et sans revêtement de sol pouvant obstruer la ventilation ; • est éloigné de la lumière directe du soleil ; •...
Page 208 Installation Espace Pour connaître les exigences en matière d'espace d'installation, reportez-vous aux figures et aux tableaux ci- dessous. RF23* Modèle Profondeur « A » » (726 mm) Largeur « B » " (908 mm) Hauteur « C » " (1 749 mm) Hauteur totale «...
Page 209 ÉTAPE 2 Sol Si le réfrigérateur ne passe pas au niveau de la porte d'entrée en raison de sa taille, consultez la section ÉTAPE 3 Retrait de la porte pour le passage de la porte d'entrée. REMARQUE Afin de ne pas endommager le sol, assurez-vous que les pieds avant de mise à...
Page 210 Installation ÉTAPE 3 Retrait de la porte pour le passage de la porte d'entrée Si le réfrigérateur ne peut pas passer la porte d'entrée de votre maison ou de votre cuisine en raison de sa taille, suivez ces instructions pour retirer et remettre en place les portes du réfrigérateur. S'il ne vous est pas nécessaire de retirer les portes, consultez la procédure d'installation en page 29.
Page 211 Démonter les portes du réfrigérateur Porte gauche 1. Après avoir fermé les portes, utilisez un tournevis cruciforme pour retirer les vis (x3) au niveau du cache supérieur. 2. Débranchez les câbles et le tuyau d'eau de la porte côté gauche. Poursuivez en respectant l'ordre indiqué...
Page 212 Installation 4. Tirez le collier pour le retirer. REMARQUE Veillez à ne pas faire tomber le collier. 5. Ouvrez la porte à 90 degrés. Tout en tenant la porte, soulevez et retirez la charnière supérieure. Prenez garde à ne pas endommager les fils des connecteurs lors du démontage de la charnière.
Page 213 Porte droite 1. Débranchez les connecteurs de câbles (x2) sur la porte droite. La position des connecteurs diffère selon le modèle. ATTENTION • Ne retirez pas les deux portes simultanément. Assurez-vous de retirer une seule porte à la fois. Sinon, l'une des portes pourrait tomber et entraîner des blessures.
Page 214 Installation 5. Tirez doucement la porte vers le haut à la verticale pour la retirer. N'exercez pas de pression excessive sur la porte. La porte peut tomber et entraîner des blessures. 6. Allongez la porte sur une surface plane. Français FDR_AW2-FS_DA68-03873A-00_CFR.indd 26 2019-05-17 10:24:09...
Page 215 Réinstaller la porte du réfrigérateur Après avoir déplacé le réfrigérateur sur son emplacement final, remontez les portes en suivant les instructions de retrait dans le sens inverse. ATTENTION Afin d'éviter toute fuite d'eau au niveau du distributeur, la conduite d'eau doit être entièrement raccordée.
Page 216 Installation 3. Tirez ensuite le bac inférieur vers le haut pour le retirer des rails. 4. Appuyez sur les crochets pour déverrouiller les rails. 5. Tout en tenant la zone supérieure de la partie avant du tiroir du congélateur, faites glisser le tiroir jusqu'au bout pour le retirer des rails.
Page 217 Réinstaller le tiroir du congélateur Une fois que le réfrigérateur est sur ou près de son emplacement final, réinstallez le tiroir du congélateur en suivant les instructions dans le sens inverse des instructions de retrait. ÉTAPE 4 Mise à niveau du réfrigérateur ATTENTION •...
Page 218 Installation ÉTAPE 5 Ajustez la hauteur de la porte ainsi que l'écart entre les portes. Circlips La hauteur d'une porte peut être ajustée à l'aide des circlips fournis, qui sont disponibles dans 4 tailles différentes (1 mm, 1,5 mm, 2 mm et 2,5 mm). Ajuster la hauteur d'une porte 1.
Page 219 ÉTAPE 6 Fixer les poignées ATTENTION Les poignées du réfrigérateur doivent être orientées dans la bonne direction. • Les poignées du réfrigérateur doivent être fixées de sorte que leurs trous soient en face les uns des autres. • La poignée du congélateur doit être fixée de sorte que son trou soit face vers le bas.
Page 220 Installation 3. Poussez la poignée vers le bas. 4. Insérez la clé fournie dans le trou de la poignée, puis faites-la tourner dans le sens horaire pour la serrer. 5. Recommencez les étapes 2 à 4 avec la deuxième poignée de porte du réfrigérateur. 6.
Page 221 8. Insérez la clé fournie dans le trou de la poignée, puis faites-la tourner dans le sens horaire pour la serrer. Français 33 FDR_AW2-FS_DA68-03873A-00_CFR.indd 33 2019-05-17 10:24:13...
Page 222 Installation ÉTAPE 7 Raccorder le circuit du distributeur d'eau Le distributeur d'eau avec filtre est l'une des caractéristiques très pratiques que vous offre votre nouveau réfrigérateur. Afin de préserver votre santé, le filtre supprime toutes les particules indésirables présentes dans l'eau.
Page 223 Raccorder le tuyau d'alimentation en eau au réfrigérateur Vous devez acheter plusieurs éléments pour effectuer ce raccordement. Ces accessoires sont en vente sous forme de trousse à votre quincaillerie locale. • Tube en cuivre de ” Tube en cuivre • Écrou de serrage de ”...
Page 224 Installation ATTENTION Ne montez pas de filtre à eau sur n'importe quelle partie du réfrigérateur. Cela pourrait endommager le réfrigérateur. 1. Reliez la conduite d'eau domestique au raccord à compression assemblé. Si vous utilisez un tube en cuivre, faites glisser l'écrou de serrage (B) (non fourni) et la bague (non fournie) sur le tube en cuivre (non fourni) comme illustré.
Page 225 ÉTAPE 8 Réglages initiaux En suivant les étapes suivantes, le réfrigérateur doit fonctionner entièrement. 1. Insérez le cordon d'alimentation dans la prise murale pour allumer le réfrigérateur. 2. Ouvrez la porte et vérifiez si l'éclairage à l'intérieur s'allume. 3. Réglez la température sur le paramètre le plus froid et patientez environ une heure. Le congélateur est légèrement réfrigéré...
Page 226: Opérations
Opérations Panneau principal Type A Type B Type C 01 Fridge (Réfrigérateur) / 02 Cool Select Zone (Zone Cool Select) / Autofill Pitcher (Remplissage automatique du °F  °C pichet) * 03 Freezer (Congélateur) / 04 Ice Maker (Machine à glaçons) / Peak Demand Off (Désactivation demande de Filter Reset (Réinitialisation du filtre) * pointe)
Page 227 • Si une erreur de communication se produit entre l'écran de température et les commandes principales, le voyant continue à clignoter pendant un certain temps. Contactez un centre de service Samsung local pour obtenir une assistance technique. •...
Page 228 Opérations 01 Réfrigérateur / Remplissage automatique du pichet (3 s) Vous pouvez utiliser le bouton Fridge (Réfrigérateur) pour régler la température du réfrigérateur ou pour activer la fonction Refroidissement rapide. • Appuyez plusieurs fois sur le bouton Fridge (Réfrigérateur) pour sélectionner la température de votre choix comprise entre 34 °F (1 °C) et 44 °F (7 °C).
Page 229 Maintenez le bouton Fridge (Réfrigérateur) enfoncé pendant 3 secondes pour activer la fonction. Ouvrez la porte gauche du réfrigérateur puis insérez le pichet d'eau. Fermez la porte. Le pichet commence à se remplir d'eau jusqu'à un niveau prédéfini. Pour désactiver la fonction, maintenez à nouveau le bouton Fridge (Réfrigérateur) enfoncé...
Page 230 Opérations 02 Zone Cool Select / °F  °C (3 s) La Zone Cool Select est un tiroir pleine largeur doté d'un système de contrôle de la température. Une sonde thermique permet de régler la quantité d'air froid envoyée dans cette zone. •...
Page 231 03 Congélateur / Désactivation demande de pointe (3 s) Vous pouvez utiliser le bouton Freezer (Congélateur) pour régler la température du congélateur ou pour activer la fonction Congélation rapide. • Appuyez plusieurs fois sur le bouton Freezer (Congélateur) pour sélectionner la température de votre choix comprise entre 5 °F (-15 °C) et -8 °F (-23 °C).
Page 232 Opérations 04 Machine à glaçons / Réinitialisation du filtre (3 s) Appuyez sur le bouton Ice Maker (Machine à glaçons) pour activer et désactiver la machine à glaçons. La machine à glaçons est dotée de 2 voyants ( ) indiquant son état de fonctionnement. •...
Page 233 Après environ 6 mois (approximativement 300 gallons (1 200 L) d'eau), le voyant Filter (Filtre) clignote en rouge pendant plusieurs secondes, lorsque vous ouvrez la porte, pour vous rappeler que le filtre doit être remplacé. Si tel est le cas, remplacez le filtre puis maintenez le bouton Ice Maker (Machine à...
Page 234 Opérations 07 Alarme de la porte / Verrouillage de commande (3 s) Si la porte est laissée ouverte pendant plus de 2 minutes, une alarme retentit et le voyant d'alarme clignote. Vous pouvez activer et désactiver l'alarme en appuyant sur le bouton Door Alarm (Alarme de la porte). L'alarme est activée par défaut en usine.
Page 235 08 Mode Sabbat Le mode Sabbat reste actif durant les 85 heures suivant son activation. Passé ce délai, il sera automatiquement désactivé. • Pour activer le mode Sabbat, maintenez les boutons Door Alarm (Alarme de la porte) et Water/Ice (Eau/ Glaçons) enfoncés simultanément pendant 5 secondes.
Page 236: Smartthings
Si votre fournisseur de services Internet a enregistré l'adresse MAC de votre ordinateur ou de votre modem à des fins d'identification, il est possible que votre réfrigérateur intelligent Samsung ne parvienne pas à se connecter à Internet. Si tel est le cas, prenez contact avec votre fournisseur de services Internet pour bénéficier d'une assistance technique.
Page 237 Compte Samsung Vous devez créer votre compte Samsung pour pouvoir utiliser l'application. Si vous n'avez pas de compte Samsung, suivez les instructions de l'application affichées à l'écran pour créer un compte Samsung gratuit. Pour commencer Allumez le périphérique que vous souhaitez connecter, ouvrez l'application SmartThings sur votre téléphone, puis suivez les instructions ci-dessous.
Page 238 Opérations Catégorie Élément Description Température du Affiche le réglage souhaité de la température du réfrigérateur réfrigérateur. Température du Affiche la température actuelle du congélateur. congélateur Réglages de la Zone Cool Surveillance Affiche les réglages de la Zone Cool Select. Select Diagnostic Détecte les dysfonctionnements du réfrigérateur.
Page 239: Fonction Smart Grid (Réponse À La Demande)
Fonction SMART GRID (Réponse à la demande) Lorsque le réfrigérateur fonctionne en mode SMART GRID (Réponse à la demande), la fonction Energy Management Refrigerator (Réfrigérateur Gestion de l'énergie) permet de contrôler la consommation d'énergie ou de repousser le départ de certaines fonctions pour des raisons économiques (heures pleines). REMARQUE •...
Page 240 Opérations • Réduction temporaire de la charge de l'appareil (niveau 4) : Le réfrigérateur répond à un signal TALR en fournissant une réduction importante de la charge pendant une courte période. Cette fonction réduit la consommation d'énergie en arrêtant le compresseur et en contrôlant les fonctions qui consomment beaucoup d'énergie telles qu'exécuter le cycle de dégivrage et produire de la glace.
Page 241 Lorsque vous activez le mode Peak Demand Off (Désactivation demande de pointe) (Override), le réfrigérateur ignore le signal SMART GRID (Réponse à la demande) et ne sera pas commandé par votre fournisseur d'électricité. Activation et désactivation du mode Désactivation demande de pointe (Override) 1.
Page 242 Opérations Utilisation de la fonction Gestion de l'énergie La fonction Energy Management (Gestion de l'énergie) vous permet de contrôler et surveiller votre réfrigérateur Energy Management (Gestion de l'énergie) à l'aide de l'application SmartThings, à des fins de commodité. REMARQUE • Pour utiliser les fonctions du réfrigérateur Energy Management (Gestion de l'énergie), vous devez d'abord installer l'application correspondante.
Page 243 Disposition pour le libre accès aux exigences pour un produit connecté 1. Normes ouvertes du SGIP (Smart Energy Profile 2.0 - http://www.csep.org/) Rapport de consommation d'énergie Demand Response (Réponse à la demande) 2. Interface API ouverte État fonctionnel, réglages utilisateur et messages État de la machine à...
Page 244: Panneau Du Distributeur
Opérations Panneau du distributeur 01 Water (Eau) / Lock (Verrouillage) 02 Cubed Ice (Glaçons) 03 Crushed Ice (Glace pilée) 01 Eau / Verrouillage (3 s) Pour verser de l'eau réfrigérée, appuyez sur Water (Eau). Le voyant correspondant Water (Eau) s'allume. Pour éviter d'utiliser les boutons du panneau du distributeur et le levier distributeur, maintenez le bouton Water (Eau) enfoncé...
Page 245: Fonctions Spéciales
Fonctions spéciales Pichet d'eau (Remplissage automatique du pichet) (modèles applicables uniquement) La fonction Remplissage automatique du pichet vous permet de faire infuser du thé glacé dans votre réfrigérateur. 01 Couvercle 02 Ouverture hermétique 03 Tube à infusion 04 Corps Remplir le pichet d'eau 1.
Page 246 Opérations 5. Pour boire du thé, ouvrez la porte et retirez le pichet d'eau. Tirez-le de façon droite. ATTENTION • Nous recommandons de consommer l'eau de fruits infusés dans les 24 heures. Passé ce délai, l'eau infusée peut devenir impropre à la consommation. •...
Page 247 à évacuer l'eau. Le voyant s'éteint. Toutefois, si le voyant continue à clignoter, il peut s'agir d'une défaillance du système. Contactez votre centre de service Samsung local. • Les voyants Autofill Pitcher (Remplissage automatique du pichet) clignotent en cas de fuite.
Page 248: Distributeur D'eau/De Glaçons
Opérations Distributeur d'eau/de glaçons Avec ce distributeur, vous pouvez verser de l'eau avec ou sans glaçons. Le distributeur d'eau offre 3 options : eau réfrigérée, glaçons et glace pilée. Pour verser de l'eau réfrigérée, appuyez sur le bouton Water (Eau) du panneau du distributeur. Placez un verre sous le distributeur, puis appuyez sur le levier distributeur.
Page 249 • Si la machine à glaçons émet un signal sonore de façon répétitive, contactez l'installateur de la conduite d'eau ou un centre de service Samsung local. • N'appuyez pas plusieurs fois sur le bouton Test une fois que le bac à glaçons est rempli de glace ou d'eau. De l'eau pourrait déborder ou la glace pourrait se coincer.
Page 250 Opérations REMARQUE • Le retrait du bac à glaçons n'affecte pas les performances thermiques et mécaniques du réfrigérateur. Eau trouble L'eau alimentée dans le réfrigérateur passe à travers un filtre pour eau alcaline. Pendant ce processus de filtrage, la pression de l'eau augmente et l'eau devient saturée en oxygène et en azote. L'eau semble donc temporairement floue ou trouble lorsqu'elle est versée.
Page 251: Maintenance
Maintenance Utilisation et entretien Bac à glaçons (modèles applicables uniquement) Si vous ne versez pas de glaçons pendant une période prolongée, les glaçons peuvent se coller entre eux à l'intérieur du bac. Si tel est le cas, retirez et videz le bac à glaçons. 1.
Page 252 Maintenance • N'insérez jamais vos doigts ou un objet dans le conduit d'écoulement. Cela pourrait provoquer des blessures corporelles ou des dommages matériels. • Utilisez uniquement le bac à glaçons fourni. Les bacs à glaçons de tiers peuvent provoquer une défaillance du système.
Page 253 Remplissage automatique du pichet (modèles applicables uniquement) 1. Saisissez l'une des rainures de l'ouverture hermétique puis tirez vers le haut pour la retirer. 2. Saisissez les deux côtés de l'ouverture hermétique avant de lever pour la retirer. 3. Tout en tournant délicatement le tube à infusion, retirez-le de l'ouverture hermétique.
Page 254 Maintenance Clayettes du réfrigérateur L'aspect des clayettes diffère selon les modèles. • Pour retirer une clayette, ouvrez la porte correspondante entièrement. Attrapez la clayette par l'avant, puis soulevez-la doucement et faites- la glisser pour la retirer. REMARQUE Ne levez pas complètement la clayette lorsque vous la retirez ou la réinsérez.
Page 255 Clayette pliante Pour la retirer, faites glisser la clayette vers le haut pour la plier. Soulevez-la doucement et retirez-la. Pour la réinsérer, placez-la sur la cornière dans l'unité principale puis appuyez dessus pour la déplier. ATTENTION Après avoir fait glisser la clayette pliante pour la replier, vous pouvez retirer la partie avant de la clayette au besoin.
Page 256 Maintenance Clayette à légumes 1. Faites glisser le tiroir à légumes du côté gauche pour le retirer. 2. Tout en soutenant la clayette à légumes avec une main, faites-la glisser avec l'autre main pour la retirer. REMARQUE Retirez la clayette à légumes pour utiliser l'espace dégagé...
Page 257: Tiroirs Du Réfrigérateur
Tiroirs du réfrigérateur Bacs à fruits et légumes Soulevez doucement l'avant du tiroir et faites-le glisser pour le retirer. • Nous vous recommandons de retirer les bacs de la porte avant de retirer le tiroir. Cela permet d'éviter d'endommager les bacs de la porte. •...
Page 258 Maintenance Bacs du congélateur Bac à glaçons inférieur (modèles applicables uniquement) 1. Ouvrez complètement le tiroir du congélateur. 2. Soulevez le bac à glaçons inférieur pour le retirer. Bac supérieur • Pour le retirer, faites glisser complètement le tiroir du congélateur. Soulevez l'avant du bac supérieur et tirez-le pour le retirer.
Page 259 Bac inférieur • Pour le retirer, retirez d'abord le bac supérieur. Puis, inclinez la partie avant du bac inférieur pour le retirer. • Pour le réinsérer, placez le bac sur la partie arrière des rails en premier. ATTENTION • Ne tournez pas le bac lorsque vous le retirez ou le réinsérez. Le bac risquerait de se rayer. •...
Page 260: Nettoyage
Maintenance Nettoyage Intérieur et extérieur AVERTISSEMENT • N'utilisez pas de benzène, de diluant, de nettoyant domestique/pour voiture ou d'eau de Javel (Clorox™) pour nettoyer le réfrigérateur. Ces produits risquent d'endommager la surface du réfrigérateur et de provoquer un incendie. • Évitez de vaporiser de l'eau directement sur le réfrigérateur.
Page 261: Remplacement
• Les filtres non homologués peuvent fuir ou endommager le réfrigérateur, entraînant alors un risque de choc électrique. Samsung ne peut être tenue responsable en cas de dommages découlant de l'utilisation de filtres à eau de tiers. Le voyant Réinitialisation du filtre ( ) devient rouge pour vous rappeler qu'il est temps de remplacer le filtre à...
Page 262 Retirez le filtre à eau. Pour plus d'informations ou un entretien, contactez un plombier professionnel autorisé. Commander un filtre neuf Pour acheter un filtre à eau neuf, contactez un centre de service Samsung local ou consultez le site Web www. samsungparts.com. Ampoules à DEL Pour remplacer les ampoules du réfrigérateur, contactez un centre de service Samsung local.
Page 263: Dépannage
Si aucune des solutions proposées ne résout votre problème, veuillez vous rendre sur notre site Web www. samsung.com ou appeler le centre d'assistance clientèle Samsung au 1-800-SAMSUNG (726-7864). Notez que toute intervention du service d'assistance au cours duquel aucune défaillance n'est trouvée vous sera facturée.
Page 264 Dépannage Symptôme Causes possibles Solution • Pour prévenir de la condensation, le réfrigérateur est équipé de tuyaux résistants à la chaleur dans les coins avant. Lorsque la température ambiante augmente, cet équipement peut ne pas • Le réfrigérateur est équipé de fonctionner correctement.
Page 265 Condensation Symptôme Causes possibles Solution • Si la porte reste ouverte, • Éliminez l'humidité, évitez d'ouvrir de l'humidité entre dans le la porte trop souvent ou de la De la condensation se réfrigérateur. laisser ouverte trop longtemps. forme sur les parois intérieures.
Page 266 Le verrouillage du panneau du • Désactivez le verrouillage du distributeur est activé. panneau du distributeur • Utilisez uniquement des filtres fournis ou homologués Samsung. • Un filtre provenant d'un tiers a été • Les filtres non homologués installé. peuvent fuir ou endommager le réfrigérateur.
Page 267: Votre Réfrigérateur Émet-Il Un Bruit Anormal
Avant de contacter le service d'assistance, vérifiez les points ci-dessous. Si vous avez toujours une question relative aux bruits émis par votre réfrigérateur, veuillez appeler le centre d'assistance clientèle Samsung au 1-800-SAMSUNG (726-7864). Notez que toute intervention du service d'assistance concernant des bruits normaux de fonctionnement pour lesquels aucune défaillance n'est trouvée vous sera facturée.
Page 268 Dépannage • Lors d'un cycle de dégivrage, de l'eau peut s'écouler sur la résistance de dégivrage et provoquer un grésillement. Sif ement • Lorsque le réfrigérateur refroidit ou congèle, du gaz réfrigérant se déplace à travers les conduites et peut provoquer un bruit de bouillonnement.
Page 269 • Pour les modèles avec machine à glaçons : Lorsque le robinet d'arrivée d'eau s'ouvre pour alimenter la machine à glaçons, il se peut que vous entendiez un son de bourdonnement. • En raison de l'égalisation de la pression au moment de l'ouverture et de la fermeture de la porte du réfrigérateur, il se peut que vous entendiez un son de souffle.
Page 270: Smartthings
• L'ancienne application Samsung Smart Refrigerator ne peut pas se connecter à des modèles pour Samsung Smart Home. • Vous devez vous connecter à votre compte Samsung pour pouvoir utiliser L'application SmartThings l'application. • Assurez-vous que votre routeur fonctionne normalement.
Page 271: Smart Grid (Modèles Applicables Uniquement)
Management (Gestion de l'énergie) de votre réfrigérateur, les éléments suivants sont nécessaires : Appareils • Un point d'accès sans fil (routeur) • Un réfrigérateur Samsung prenant en charge la fonction Energy Management (Gestion de l'énergie) De quoi ai-je besoin pour • Un smartphone utiliser les fonctions Energy...
Page 272: Informations Relatives À La Garantie (Canada)
Toutes les réparations ou tous les remplacements de pièces sous garantie doivent être effectués par un centre de service autorisé SECA. (Pour localiser le centre de service SECA le plus proche, appelez le 1 800 SAMSUNG (726- 7864) ou visitez notre site Web à l'adresse www.samsung.com/ca) Obligation du propriétaire initial...
Page 273: Exclusions De La Garantie
Cette garantie sera automatiquement annulée pour tout appareil reçu avec un numéro de série manquant ou modifié. Cette garantie est valide uniquement pour les produits achetés et utilisés au Canada. SAMSUNG SERVICE À LA CLIENTÈLE Samsung Electronics Canada Inc. 2050 Derry Road West,...
Page 274: Avis D'application De La Réglementation
Avis d'application de la réglementation Avis de la FCC MISE EN GARDE DE LA FCC : Tout changement ou modification, non expressément approuvé par la partie responsable de la conformité, peut annuler l'autorisation de l'utilisateur à se servir de cet équipement. Contient un module émetteur FCC ID : A3LCWAM210S Cet appareil est conforme aux exigences de la partie 15 du règlement de la FCC.
Page 275: Avis D'ic
Avis d'IC Contient un IC de module émetteur : 649E-CWAM210S Le terme « IC » placé avant le numéro de certification pour les radiofréquences signifie seulement que les spécifications techniques d'Industry Canada ont été respectées. Son utilisation est assujettie aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d'interférences et (2) il doit absorber tout type d'interférence, y compris les interférences pouvant causer un fonctionnement non désiré.
Page 276: Open Source Announcement
It is also possible to obtain the complete corresponding source code in a physical medium such as a CD-ROM; a minimal charge will be required. The following URL http://opensource.samsung.com/opensource/SMART_AT_051/seq/0 leads to the download page of the source code made available and open source license information as related to this product. This offer is valid to anyone in receipt of this information.
Page 277 Mémo FDR_AW2-FS_DA68-03873A-00_CFR.indd 89 2019-05-17 10:24:25...
Page 278 Mémo FDR_AW2-FS_DA68-03873A-00_CFR.indd 90 2019-05-17 10:24:25...
Page 279 Mémo FDR_AW2-FS_DA68-03873A-00_CFR.indd 91 2019-05-17 10:24:25...
Page 280 Prendre contact avec SAMSUNG WORLD WIDE Si vous avez des questions ou des commentaires sur les produits Samsung, veuillez prendre contact avec le centre d'assistance clientèle SAMSUNG. Pays Centre d'appels Site Internet U.S.A 1-800-SAMSUNG (726-7864) - Consumer Electronics www.samsung.com/us/support 1-844-SAM-PAYS (726-7297)

Ce manuel est également adapté pour:

Rf28r6201sg Rf28r6301sr Rf24r7201sr Rf24r7201dt/aa Rf24r7201sr/aa Rf22r7351dt ... Afficher tout

Samsung RF23 Serie Guide D'utilisation

English

Español

Français

Les langues disponibles

Liens rapides

Chapitres

Dépannage

Manuels Connexes pour Samsung RF23 Serie

Sommaire des Matières pour Samsung RF23 Serie

Ce manuel est également adapté pour:

Table des Matières
