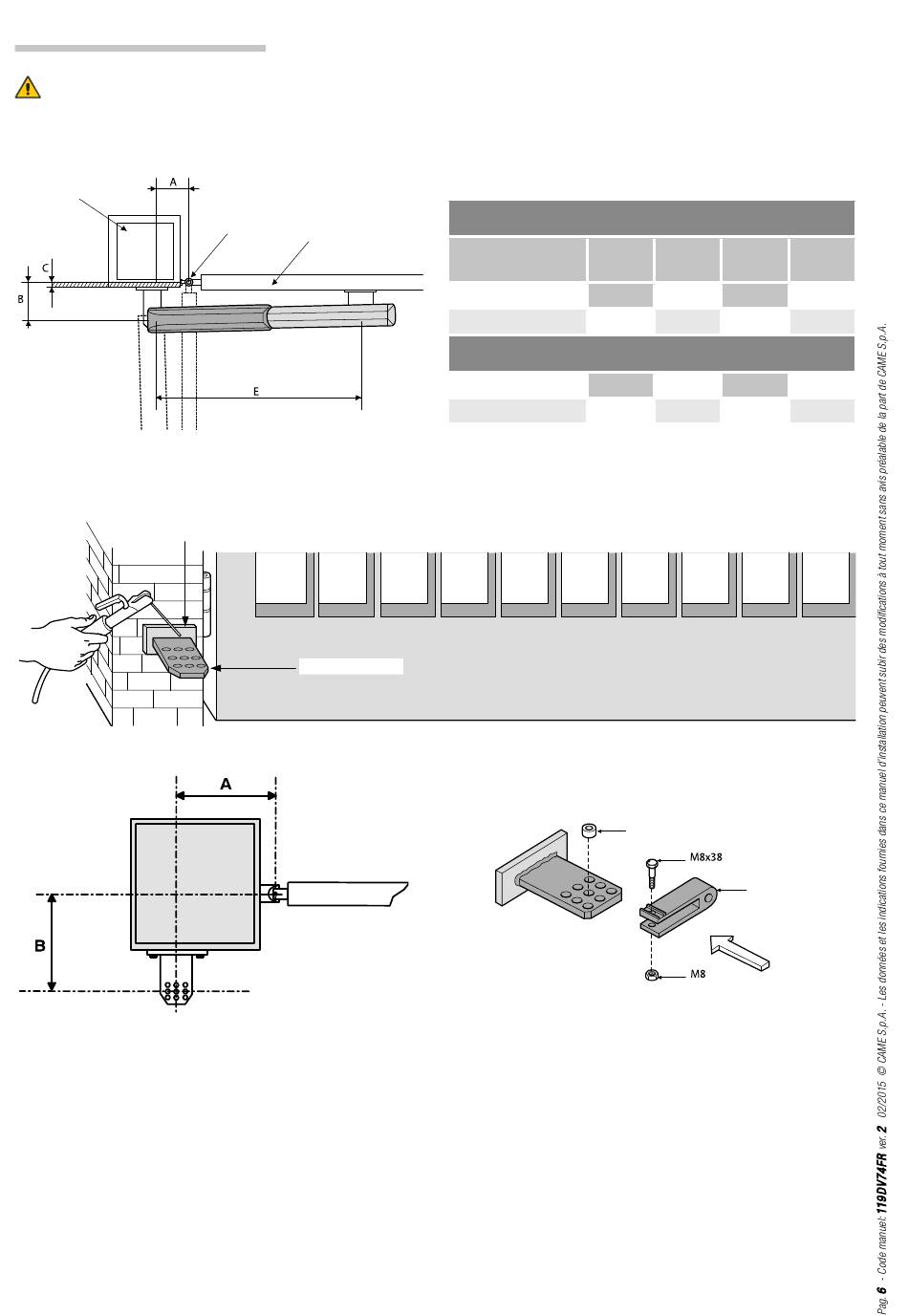

5.5 Montage

Les applications suivantes ne sont que des exemples, étant donné que l'espace pour le fixage de l'automatisme et de ses ac-
cessoires varie selon les encombrements, c'est donc l'installateur qui doit choisir la solution la plus appropriée.
Pilier
Plaque de fi xage
Appliquez la plaque de fixage avec l'étrier de queue au pilier en respectant les données A et B (Tableau 3) entre l'axe de la charnière
et le trou de l'étrier. L'étrier de queue est muni de trous supplémentaires pour pouvoir changer l'angle d'ouverture du portail.
N.B.: en augmentant la mesure B l'angle d'ouverture diminue et par conséquent la vitesse périphérique diminue et la poussée du
moteur sur le vantail augmente. En augmentant la mesure A l'angle d'ouverture augmente et par conséquent la vitesse périphérique
augmente et la poussée du moteur sur le vantail diminue.
Vantail position
Charnière
fermeture
Étrier de queue
Vantaux < 3 m
A
Ouverture
mm
90° 130
120° 130
Vantaux < 5 m
90° 200
120° 200
Bague
Tab. 3
B C < E
mm mm mm
130 60 720
110 50 720
200 120 920
140 70 920
Articulation de
queue
