• Veillez à connecter le cordon de l' e nceinte (−) à la borne de l' e nceinte
(−). Ne connectez jamais les câbles d' e nceintes des voies gauche et
droite ensemble ou au corps du véhicule.
IMPORTANT
Notez le numéro de série de l'appareil dans l'espace prévu
ci-dessous et conservez-le en lieu sûr. La plaque sur laquelle est
inscrit le numéro de série est située sous l'appareil.
NUMÉRO DE SÉRIE : [
DATE D'INSTALLATION : [
INSTALLATEUR : [
LIEU D'ACHAT : [

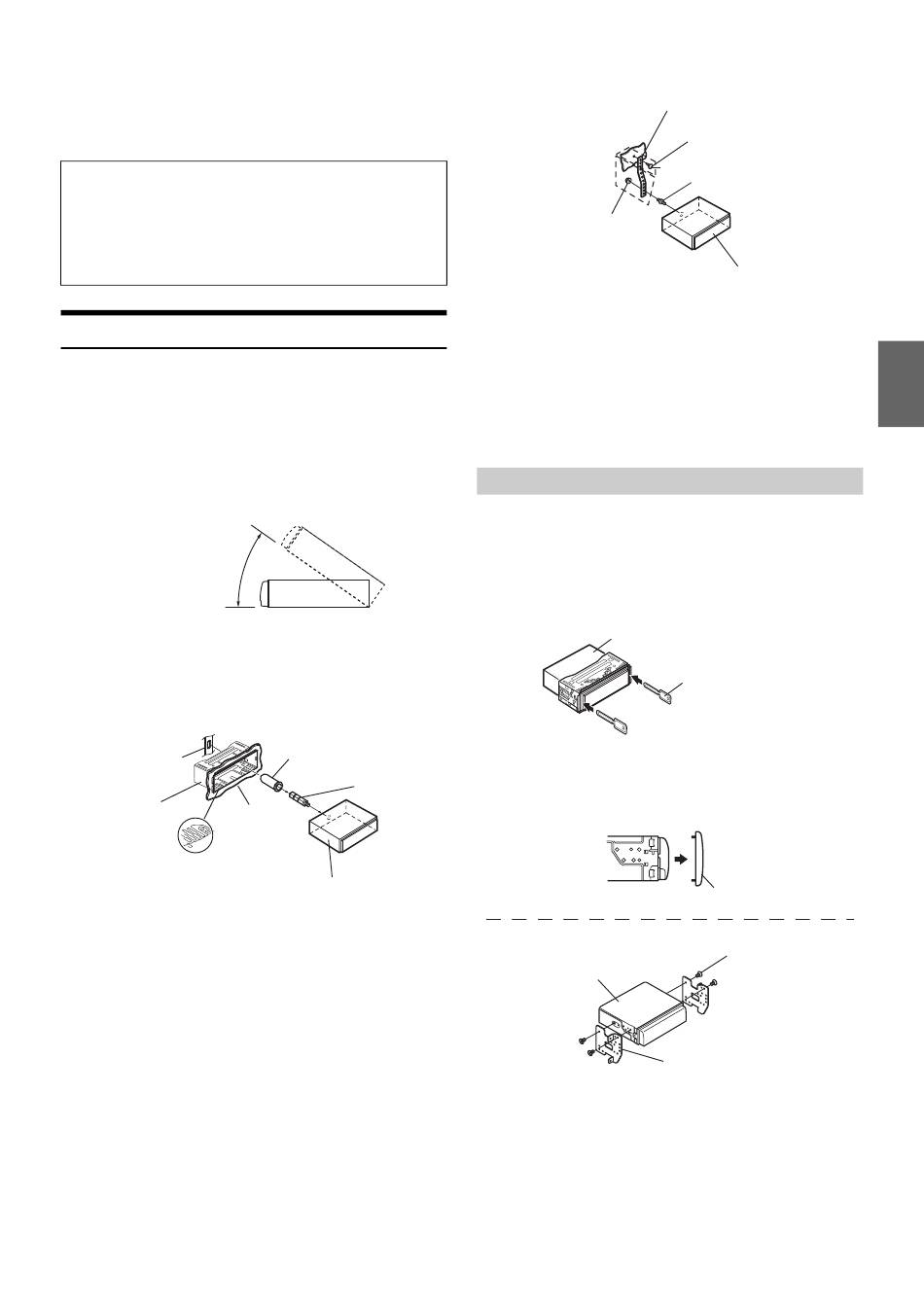

Installation
ATTENTION
Lorsque vous installez cet appareil dans votre véhicule, ne retirez
pas le panneau avant amovible.
Si vous retirez le panneau avant pendant l'installation, vous
risquez d'exercer une trop forte pression et de plier la plaque en
métal qui le maintient en place.
L'unité principale doit être fixée à moins de 35 degrés du plan
horizontal, de l'arrière vers l'avant.
Moins de 35 °
1
Enlevez la gaine de montage de l'unité principale
(Reportez-vous à la section « Retrait » à la page 31). Glissez
la gaine de montage dans le tableau de bord et fixez
celui-ci à l'aide des attaches en métal.
Support
Gaine de montage
Tableau de bord
(fournie)
Plaques de compression*
* Si la gaine de montage installée n' é pouse pas bien la forme du
tableau de bord, vous pouvez plier légèrement les plaques de
compression pour remédier au problème.
2
Si votre véhicule possède un support, installez le long
boulon à tête hexagonale sur le panneau arrière du
CDE-171R/CDE-171RR/CDE-171RM/CDE-170R/
CDE-170RR/CDE-170RM, puis placez le capuchon de
caoutchouc sur le boulon. Si le véhicule ne possède pas de
support de montage, renforcez l'appareil principal avec
une attache de montage métallique (non fournie).
Raccordez tous les fils du CDE-171R/CDE-171RR/
CDE-171RM/CDE-170R/CDE-170RR/CDE-170RM de la
manière décrite à la section RACCORDEMENTS.
]
]
]
]
Capuchon en
caoutchouc (fourni)
Boulon à six
pans (fourni)
Cet appareil
Attache de montage en métal
Écrou hexagonal (M5)
*
* Pour la vis
, procurez-vous une vis appropriée à l' e mplacement
d'installation du châssis.
3
Insérez le CDE-171R/CDE-171RR/CDE-171RM/CDE-170R/
CDE-170RR/CDE-170RM dans le tableau de bord jusqu'à ce
qu'il se mette en place. De cette façon, l'appareil sera
convenablement fixé et ne risquera pas de tomber
accidentellement du tableau de bord. Installez le panneau
avant amovible.
Retrait
1
Retirez le panneau avant amovible.
2
Insérez les clés de support le long des guides situés de
part et d'autre de l'appareil. Vous pouvez à présent retirer
l'appareil de la gaine de montage.
Cet appareil
3
Extrayez l'appareil, en le maintenant déverrouillé.
VOITURE JAPONAISE
Cet appareil
Vis
*
Tige filetée
Cet appareil
Clés de support
(fournies)
Façade avant
Vis (M5 × 8)
(fournie)
Applique de montage
31
-FR
