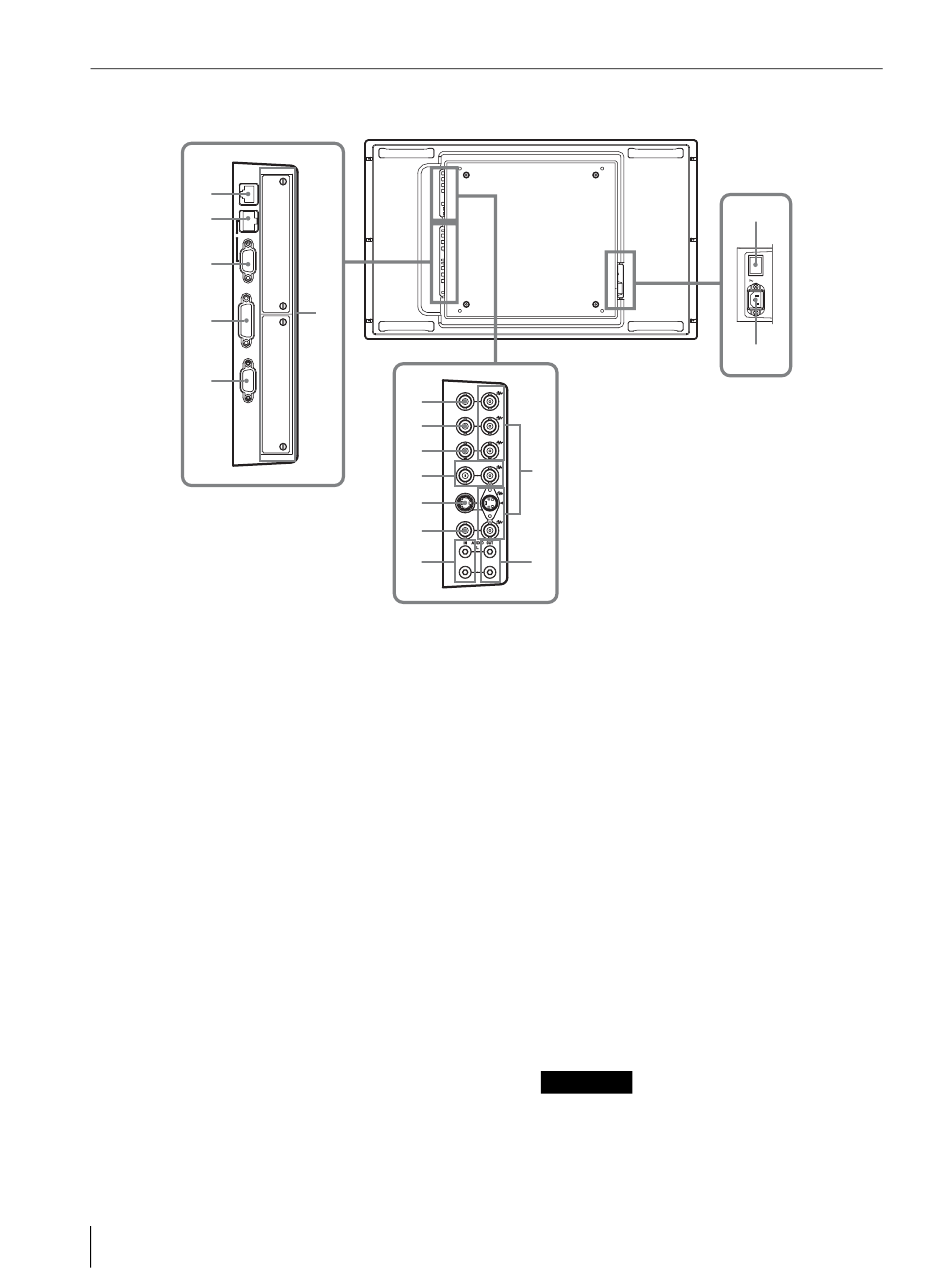

Panneau latéral
qd
qf
SERIAL REMOTE
qg
qh
qj
a a/? Interrupteur d'alimentation
Pour mettre l'appareil sous ou hors tension.
Le moniteur se met sous tension en appuyant sur le
côté ? de l'interrupteur.
b Prise AC IN
Branchez-y le cordon d'alimentation secteur fourni.
c Connecteurs de sortie en boucle
Transmet les signaux reçus par les connecteurs d'entrée
(5 à 7, 9, 0). Raccordez ce connecteur à l'entrée
analogique (composite, Y/C, composant analogique ou
RVB analogique) de l'appareil selon le signal d'entrée.
d Connecteurs AUDIO L/R OUT (prise phono)
Transmet le signal audio sélectionné par le bouton de
sélection d'entrée sur le panneau avant.
Si BKM-220D ou BKM-243HS ne sont pas installés, le
signal audio transmis est celui sélectionné dans
SELECT.ENTREE du menu CONFIG UTILISAT (voir
page 26).
Si BKM-220D ou BKM-243HS sont installés, le signal
audio transmis est celui du canal sélectionné dans
OPTION REGLAGE AUDIO du menu CONFIG
UTILISAT (voir page 26).
Le signal audio en provenance de ce connecteur est
surveillé au niveau des hauts-parleurs avant (voir
page 8).
10
Emplacement et fonction des composants et des commandes
OPTION A
PARALLEL
REMOTE
DVI-D
qs
HD15
5
6
7
OPTION B
8
9
0
qa
IN
G/Y
OUT
IN
B/P
OUT
B
IN
R/P
OUT
R
EXT
IN
OUT
3
SYNC
Y/C
IN
OUT
COMPOSITE
IN
OUT
4
IN AUDIO
OUT
R
e Connecteur G/Y IN (BNC)
Connecteur d'entrée pour V de signaux RVB et signaux
composant Y (luminance).
f Connecteur B/P
Connecteur d'entrée pour B de signaux RVB et P
(différence de couleur bleue) des signaux composant.
g Connecteur R/P
Connecteur d'entrée pour R de signaux RVB et P
(différence de couleur rouge) des signaux composant.
h Connecteurs EXT SYNC IN/OUT
(synchronisation externe) (BNC)
Pour utiliser le signal de synchronisation externe,
appuyez sur le bouton de fonction auquel est attribuée la
fonction SYNCHRO EXT. (bouton F1 en réglage usine).
Connecteur IN
Lorsque cet appareil fonctionne sur un signal de
synchronisation externe, connectez le signal de
référence d'un générateur de synchronisation à ce
connecteur.
Remarque
Lors de la réception d'un signal vidéo avec
scintillement, etc. l'image peut être perturbée. Nous
vous recommandons d'utiliser le TBC (time base
corrector, correcteur de base de temps).
1
AC IN
2
IN (BNC)
B
IN (BNC)
R
B
R
