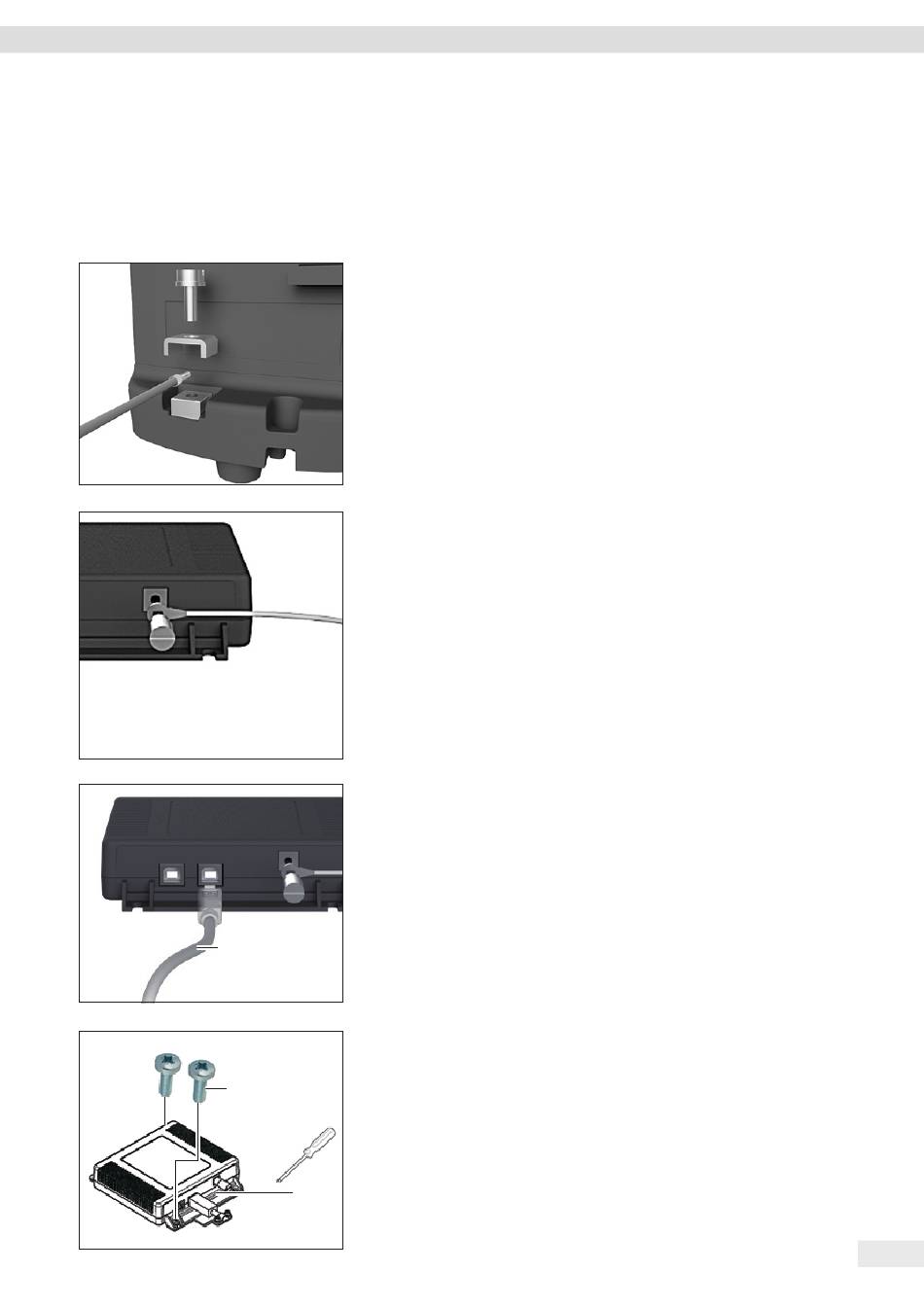

Seul un spécialiste formé en conséquence est autorisé à effectuer l'installation de
manière réglementaire et conformément aux règles techniques reconnues. Avant de
mettre le système en service pour la première fois, assurez-vous qu'il n'y a aucun
risque d'explosion dans cette zone.
Lors de la mise en service, s'il se produit des erreurs provoquées par des dommages
dus au transport (par ex. pas d'affichage, pas de rétroéclairage), débranchez la
balance du secteur et informez-en le service après-vente Sartorius.
Connectez la balance à la borne d'équipotentialité à l'aide d'un câble
d'équipotentialité d'au moins 4 mm² de section transversale.
Raccordez la cosse du câble d'équipotentialité à la borne de mise à la terre de la
t
balance.
Raccordez le câble d'équipotentialité à la borne d'équipotentialité installée dans
t
votre usine.
Connectez le convertisseur de jonction antidéflagrant à la borne d'équipotentialité à
l'aide d'un autre câble d'équipotentialité d'au moins 4 mm² de section transversale.
Raccordez la cosse du câble d'équipotentialité à la borne de mise à la terre du
t
convertisseur de jonction antidéflagrant.
Raccordez le câble d'équipotentialité à la borne d'équipotentialité installée dans
t
votre usine.
Connexion à un PC/ordinateur portable
Branchez un câble USB (1) dans le connecteur femelle droit du convertisseur de
t
jonction antidéflagrant et raccordez le câble au PC ou à l'ordinateur portable.
Lors de l'utilisation et de l'installation du convertisseur de jonction antidéflagrant
YCO-Y dans des atmosphères explosives de la zone 2 ou de la division 2, et si le
câble USB (1) ne contient aucun circuit électrique à sécurité intrinsèque, assurez-
vous que le câble est protégé contre tout débranchement involontaire. Consultez
le dessin de contrôle et les instructions de sécurité (chapitre 15, page 42), ainsi
que les illustrations suivantes.
Fixez la bride de décharge de traction YSR01 sur le convertisseur (1) à l'aide des
t
deux vis (2).
Installation
