v Panneau d'information opérateur : Ce panneau comporte des boutons de
v Taquet de déverrouillage de panneau d'information opérateur : Faites glisser
v Connecteur vidéo : Ce connecteur permet de relier un moniteur. Vous pouvez
v Connecteurs USB : Ces connecteurs permettent de relier un périphérique USB
Panneau d'information opérateur

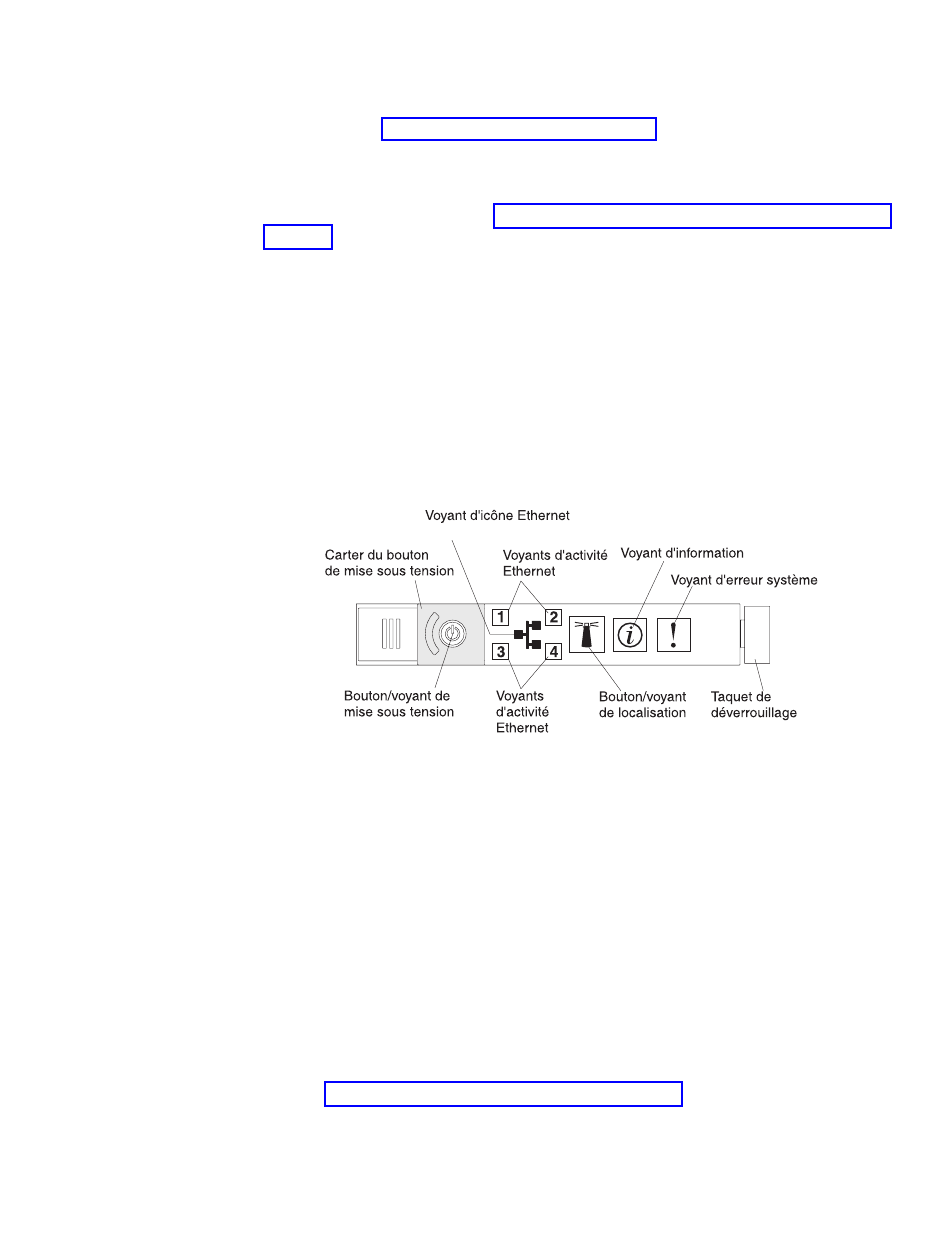

La figure suivante présente les boutons de commande et les voyants figurant sur le
panneau d'information opérateur.
v Bouton et voyant de mise sous tension : Appuyez sur ce bouton pour mettre
v Voyants d'activité Ethernet : Ces voyants s'allument lorsque le serveur
commande et des voyants sur l'état du serveur. Pour plus d'informations sur les
boutons de commande et les voyants figurant dans le panneau d'information
opérateur, voir «Panneau d'information opérateur».
le taquet de déverrouillage bleu vers la gauche pour sortir le panneau de
diagnostic Light Path et accéder aux voyants et boutons de diagnostic Light
Path. Consultez le document «Panneau de diagnostic lumineux Light Path», à la
page 18 et le Guide de maintenance et d'identification des incidents pour en
savoir plus sur le diagnostics Light Path.
utiliser les connecteurs vidéo avant et arrière en même temps.
Remarque : Résolution vidéo maximale : 1600 x 1200 à 75 Hz.
(souris, clavier ou autre).
le serveur sous tension et hors tension manuellement ou pour sortir le serveur du
mode veille. Les états des voyants de mise sous tension sont les suivants :
Eteint : L'alimentation n'est pas présente, le bloc d'alimentation ou le voyant
lui-même est défaillant.
Clignote rapidement (4 fois par seconde) : Le serveur est hors tension et
n'est pas prêt à être mis sous tension. Le bouton de mise sous tension est
désactivé. Cet état peut durer de 20 à 40 secondes.
Clignote lentement (une fois par seconde) : Le serveur est hors tension et
prêt à être mis sous tension. Vous pouvez appuyer sur le bouton de mise
sous tension sur le serveur.
Allumé : Le serveur est sous tension.
S'allume puis s'éteint : Le serveur est en mode veille. Pour arrêter le mode
veille, appuyez sur le bouton de mise sous tension ou utilisez l'interface Web
IMM. Pour obtenir des informations sur la connexion à l'interface Web IMM,
voir «Connexion à l'interface Web», à la page 118.
transmet ou reçoit des signaux du réseau local Ethernet connecté au port
Ethernet qui correspond à celui du voyant.
Chapitre 1. Serveur System x3550 M2
17
