Bellfires Room Divider Large 3 LF Manuel D'installation page 37

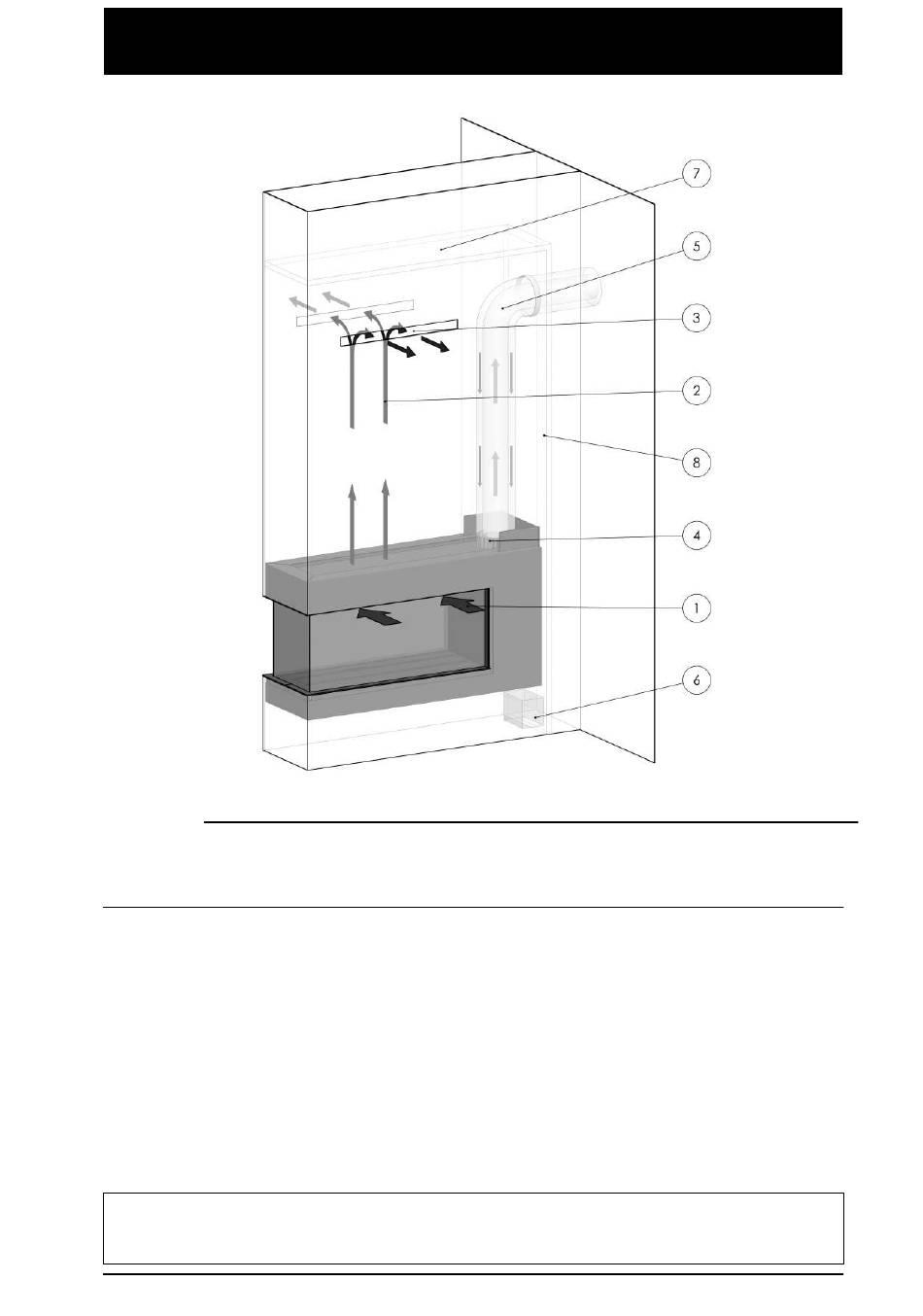

Figure 13: Appareil installé dans le manteau d'une cheminée ventilé/Enchassement
Terminaison horizontale d'évacuation de la fumée/source d'air de
combustion au travers du mur.
• Ces options/accessoires sont installés: Supports élevés (pieds) réglables
1 Ouverture d'entrée (sur l'appareil) d'air de convection dans le manteau de la cheminée/enchassement
2 Convection naturelle dans le manteau de la cheminée/enchassement
3 Ouverture de sortie (manteau de la cheminée/enchassement) d'air de convection.
Totale requise minimale: 46 in
4 Raccord de l'appareil à la conduite coaxiale; 5⅛" x 7⅞", avec un adaptateur:
Bellfi res 5⅛" x 7⅞" à 5" x 8" (Voir disponibles composants approuvés)
pour une terminaison horizontale murale
5 Système de conduite coaxiale; 5" x 8" avec une terminaison horizontale murale
6 Unité d'opérations intégré avec le bloc régulateur et le récepteur.
7 Plafond faux (*)
8 Paroi arrière faux (*)
(*) Fabriqué de panneaux isolant non combustible selon les spécifi cations dans la section:
DÉGAGEMENTS.
IMPORTANT : Installez l'appareil et les panneaux isolants selon la méthode
dans la section:
Bellfi res
LOCALISATION DE L'APPAREIL
2 (300 cm 2 )
DÉGAGEMENTS.
37 Instructions d'installation
