Schritt 5

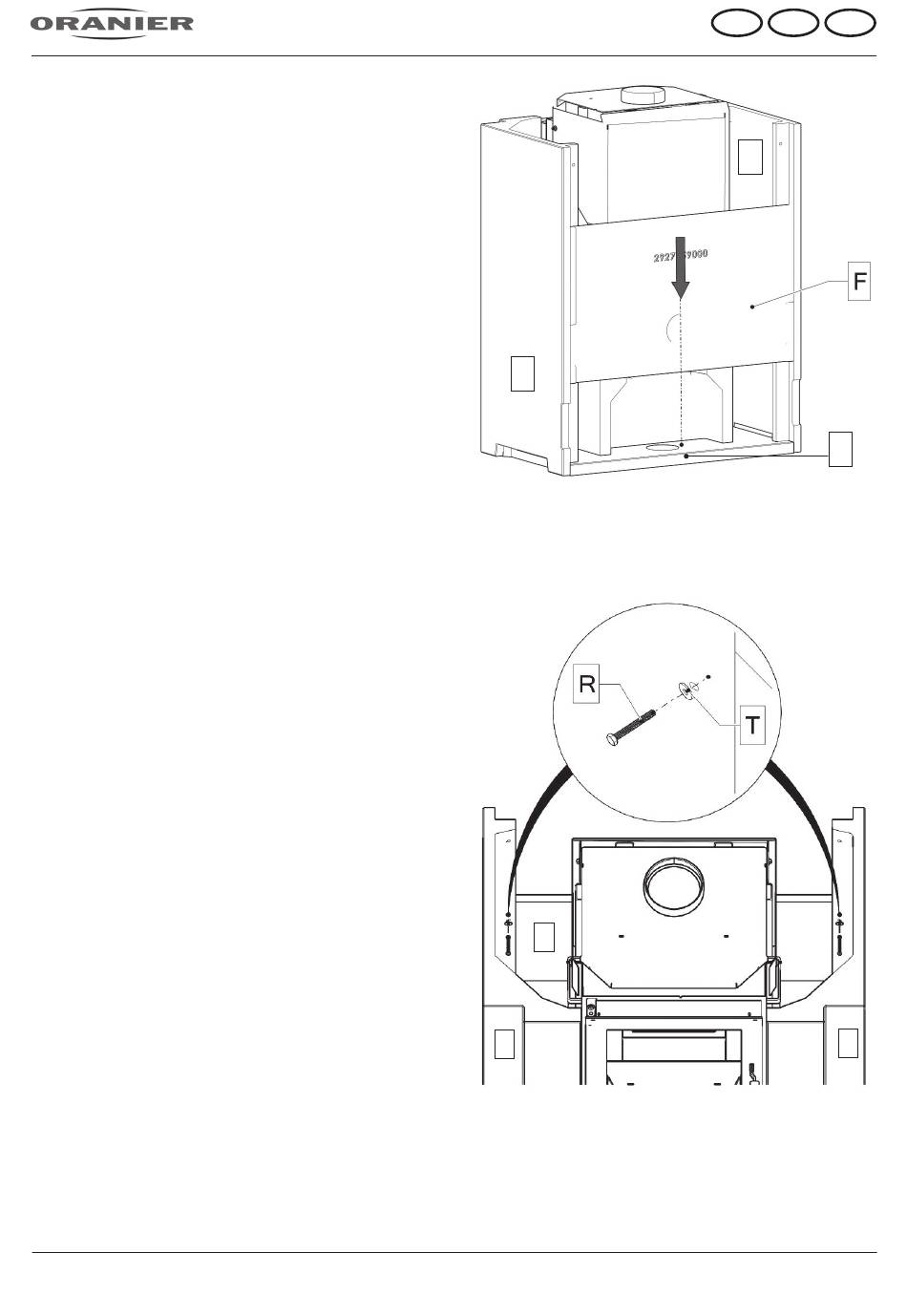

Die untere Rückwand (F) wird von oben in
die Nuten an der Rückseite von Seitenele-
ment links (E) und Seitenelement rechts (D)
gemäß nebenstehender Abbildung so einge-
setzt, dass die Unterkante auf der Grundplat-
te (A) sitzt.
Jetzt kann, falls erforderlich, der Anschluss
für externe Verbrennungsluftversorgung von
unten oder hinten zum Heizeinsatz hergestellt
werden.
Verwenden Sie hierfür handelsübliches Alu-
Flexrohr (Ø 100 mm) und befestigen Sie es mit
Schlauchschellen an beiden Enden des Flex-
rohrs.
Flexrohr und Schlauchschellen sind nicht
im Lieferumfang enthalten.
Schritt 6
Sichern Sie die untere Rückwand (F) an der
Rückseite von Seitenelement links (E) und
Seitenelement rechts (D) gemäß neben-
stehender Abbildung mit jeweils 1 Schraube
M6x45 (R) und Scheibe M6 (T).
