Système D'échappement - Echo PB-760LN Manuel D'utilisation

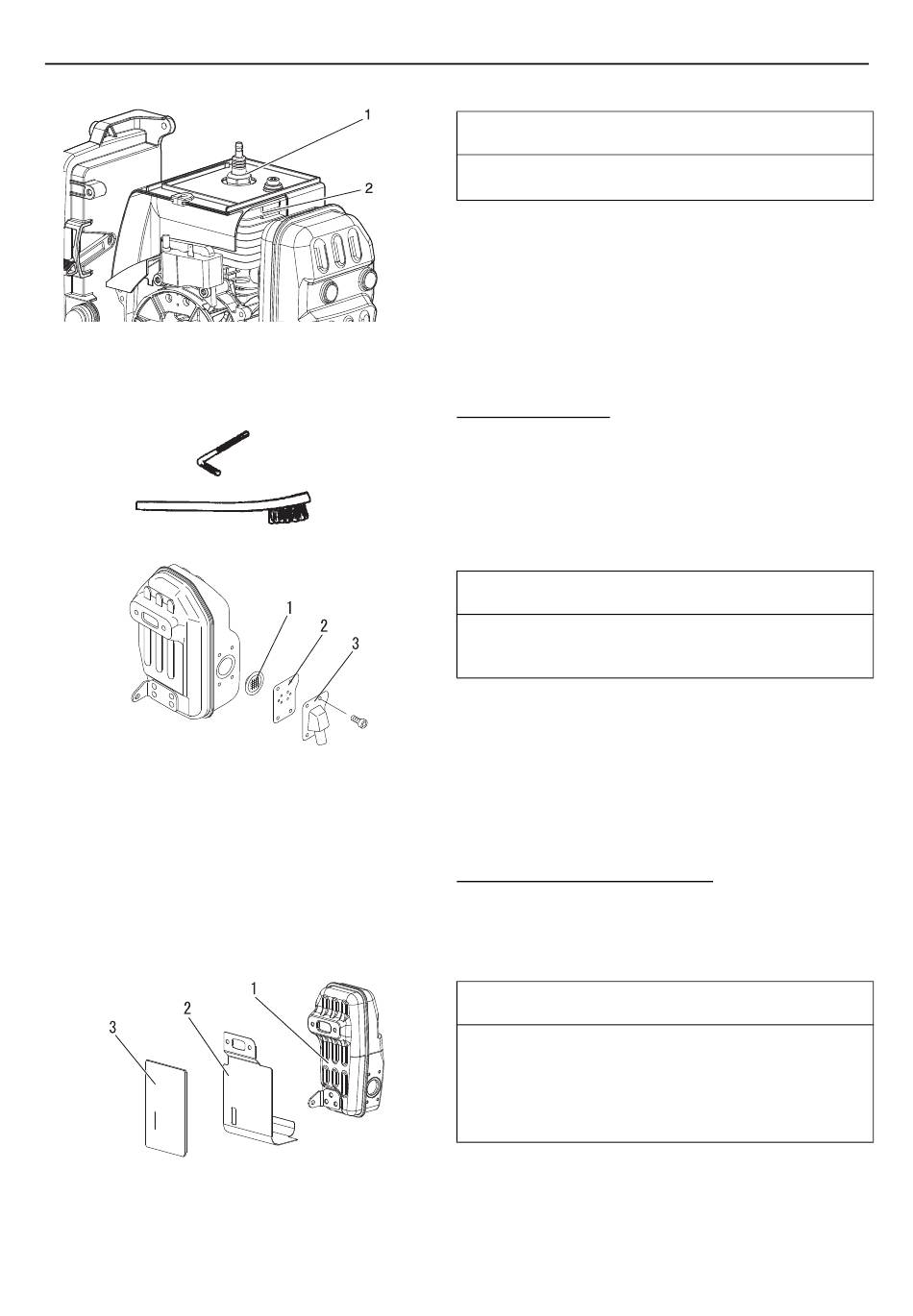

1. Bougie d'allumage
Système d'échappement
1. Ecran pare-étincelles
3. Couvercle pare-étincell-
es
1. Silencieux
3. Isolant de silencieux
2. Ailettes de cylindre
2. Joint
2. Joint
IMPORTANT
Ne pas serrer les vis de façon excessive, sous peine d'endom-
mager les trous de montage.
Ecran pare-étincelles
Outils nécessaires : Clé coudée Torx T27, brosse métallique
souple
Pièces nécessaires : Ecran pare-étincelles, joint
IMPORTANT
Les dépôts de carbone présents dans le silencieux entraînent
une perte de puissance et la surchauffe du moteur. L'écran
pare-étincelles doit être contrôlé régulièrement.
1. Débrancher le fil de la bougie d'allumage.
2. Déposer le couvercle de silencieux (6 vis).
3. Déposer le couvercle pare-étincelles, le joint et l'écran pare-
étincelles du silencieux. Si l'écran est obturé par des dépôts
de carbone, le remplacer.
4. Installer l'écran pare-étincelles, les joints et le couvercle.
5. Poser le couvercle de silencieux.
6. Brancher le fil de la bougie d'allumage.
Silencieux et orifice d'échappement
Outils nécessaires : Clé coudée Torx T27, grattoir en bois ou
en plastique
Pièces nécessaires : Joint
IMPORTANT
Les dépôts de carbone présents dans l'orifice d'échappement
du cylindre et le silencieux entraînent une perte de puissance
et la surchauffe du moteur. L'orifice d'échappement du silen-
cieux doit être contrôlé régulièrement. Veiller à ne pas rayer le
cylindre ou le piston lors du nettoyage de l'orifice d'échappem-
ent du cylindre.
1. Débrancher le fil de la bougie d'allumage.
2. Déposer le couvercle de silencieux (6 vis).
3. Déposer le couvercle moteur (8 vis).
4. Déposer le silencieux, le joint et l'isolant du silencieux.
5. Nettoyer l'orifice d'échappement du cylindre à l'aide d'un
grattoir en bois ou en plastique en veillant à ne pas rayer le
cylindre ou le piston.
